不同型式的壓縮式真空計的使用方法與注意點
壓縮式真空計的型式
使用壓縮式真空計測量壓力時，必須提升水銀壓縮測量毛細管中的氣體。目前升降水銀的方法很多，歸納起來有用改變水銀貯存器的位置、改變水銀面和改變水銀貯存器容積等三種形式。
根據升降水銀的方式不同和壓縮式真空計外形結構尺寸情況，工作用壓縮式真空計主要有以下三種型式。

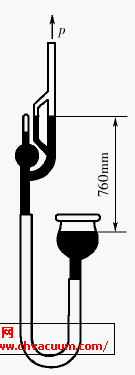

�、倭⑹綁嚎s式真空計（如圖1所示）：是采用改變水銀容器位置的辦法來升降水銀的，可以用手動或一些機械的辦法實現。又由于其外形尺寸較高，所以稱為立式壓縮式真空計。
圖1 立式壓縮式真空計
�、� 座式壓縮式真空計：是采用改變水銀貯存器內水銀面位置來升降水銀，通常是用三通閥分別與大氣或真空泵相接通實現升降水銀的。如圖2 5所示，即當三通閥7接通大氣時提升水銀，而當三通閥接通真空時降低水銀液面。由于其外形尺寸較立式壓縮式真空計短，故稱座式壓縮式真空計。

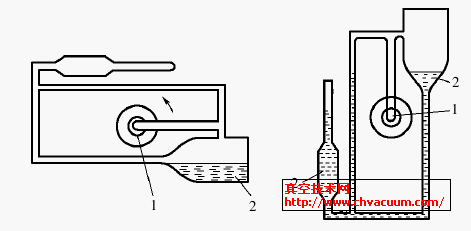

�、�旋轉壓縮式真空計：如圖2所示，該真空計可繞旋轉中心旋轉，使測量毛細管處于水平或垂直位置，即相應改變水銀面的位置來實現測量過程。其外形短小緊湊，故也稱為短式壓縮式真空計。
a）測量前水平放置位置 b）測量時垂直位置
圖2 旋轉式壓縮式真空計
1—旋轉中心 2—水銀
壓縮式真空計的特點
�、� 刻度與氣體種類無關，這是對永久性氣體而言。被測壓力值可根據結構尺寸和測得的水銀液面高度差計算出來，不需用其他儀器校準，故壓縮式真空計是絕對真空計。
�、跍y(cè)量范圍較寬、精度較高。工作用壓縮式真空計的測量范圍為102～ 10-3 Pa，對其結構尺寸進行改進后可使量程進一步擴大。其測量精度比較高，一般相對誤差在10 × 10-2 左右。
�、� 不能連續測量。由于每測量一次需升降水銀一次，故不能連續讀數，操作費時。
�、芩y蒸氣對人體有害。這是其主要缺點，故一般只作為標準計使用，在工業生產中應盡量少用壓縮式真空計，避免造成水銀蒸氣對工作環境的污染。
使用壓縮式真空計應注意的幾個問題
�、偈紫葢�(yīng)根據待測量的對象選擇適當量程的壓縮式真空計，以保證較高的測量精度。
�、� 壓縮式真空計在裝入水銀之前，要對壓縮式真空計和水銀分別進行嚴格的清洗處理。對壓縮式真空計的清洗方法是：先用清潔水充分沖洗，再將重鉻酸鉀與濃硫酸的飽和溶液灌入真空計中。為使溶液能進入到毛細管中去，需先用真空泵進行抽空再將溶液壓入毛細管中，至少需要浸泡24h以上。經過浸泡后的真空計再用蒸餾水多次清洗，最后放入溫度為70℃ ～ 100℃ 的烘箱中烘干。水銀要選用99.9 ×10-2化學純的水銀，用5 ×10-2的稀硝酸充分清洗，然后用蒸餾水清洗，最后用無水乙醇清洗后方可使用。最好用經過真空蒸餾的水銀裝入壓縮式真空計。
�、� 在進行測量時，提升水銀要緩慢平穩，嚴禁振動，當水銀面接近玻璃泡與毛細管過渡截面時，要稍停一會再提升水銀，以免水銀將毛細管沖破造成事故。另外在水銀面接近基準線時更要平穩地對準基準線，以減小測量誤差。
�、� 在做較高精度測量時，目測不能滿足要求，應采用測高儀進行讀數。
�、� 在使用壓縮式真空計的場所，要采取防止水銀污染的措施，免得造成公害及損害工作人員的健康。
