大型化肥生產裝置中，主冷凝器的真空度對汽輪機裝置的效率、功率有重大影響。本文就實際生產過程中存在的問題，從主冷凝器端差、循環水水量、水質等角度分析造成主冷凝器真空緩慢下降的原因，通過制定相應的對策并實施應用后，達到提高機組工作效率和運行周期的目的。

　　中國石油寧夏石化公司一化肥合成氨裝置氮?dú)鈮嚎s機為德國德馬克(DEMAG) 公司制造的離心式壓縮機，產出8.0 MPa，12.0 MPa 的高壓氮?dú)猱a(chǎn)品，由3.8 MPa蒸汽輪機驅動。汽輪機主冷凝器真空度高低直接影響著機組的汽耗率和平穩度；在壓縮機功率不變的情況下，真空度越高，汽輪機汽耗率越低。真空度低不僅直接影響汽輪機的安全運行和有效功率，而且直接影響著整套合成氨裝置8.0 MPa 高壓氮系統的平穩供應。2010-2012 年氮?dú)鈮嚎s機的真空度頻繁出現低的態勢，尤其在夏季高溫、高負荷生產時真空度低，不僅影響著裝置的高負荷穩定生產，而且還威脅著蒸汽透平的安全運行。因此，氮?dú)鈮嚎s機主冷凝器真空度低的問題已成為制約裝置高負荷運行的瓶頸問題。

1、氮?dú)鈮嚎s機主冷凝器的工作原理

　　主冷凝器是3.8 MPa 蒸汽驅動輪機做功后排出的蒸汽變成凝結水的熱交換設備。蒸汽在汽輪機內完成一個膨脹過程后，在凝結過程中，排汽體積急劇縮小，原來被蒸汽充滿的空間形成了高度真空(見圖1)。凝結水則通過凝結水泵輸送進鍋爐。

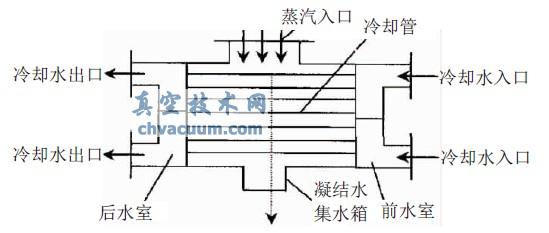

圖1 主冷凝器真空形成原理

　　3.8 MPa 蒸汽驅動輪機做功后，排汽進入主冷凝器，經過循環水冷卻后形成冷凝液，冷凝液送往鍋爐使用(見圖2)。為維持主冷凝器需要的真空，設置了由0.98 MPa蒸汽驅動的抽氣器，其中不凝惰性氣體放入大氣。

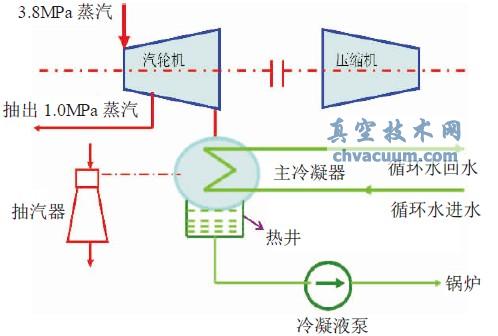

圖2 氮?dú)鈮嚎s機蒸汽冷凝液系統流程

2、影響主冷凝器真空度的原因

　　在正常生產中，影響真空度高低的原因有：汽輪機負荷；冷卻水進出口溫度和流量；凝汽器傳熱面積和傳熱系數；凝汽器傳熱表面狀態；真空噴射器工作情況等因素。下面結合生產實際，對以下幾方面的主要原因進行具體說明。

2.1、主冷凝器冷卻水流量小，換熱效率差

　　氮?dú)鈮嚎s機主冷凝器冷卻水處于四大機組末端，總管水量的變化對機組的影響比較明顯(見表1)。

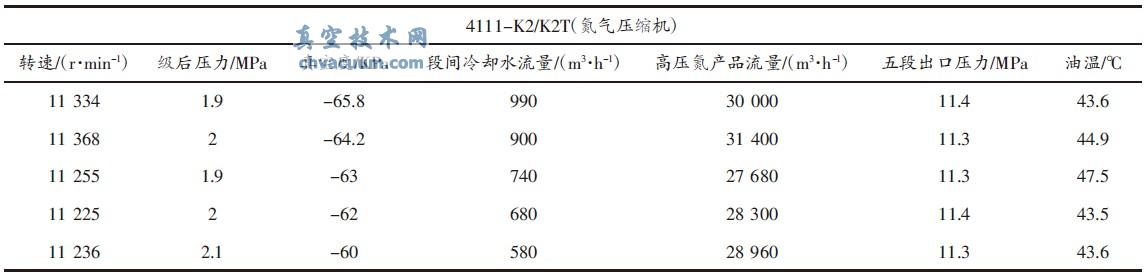

表1 氮?dú)鈮嚎s機在同等負荷狀態下參數運行對照表

　　從壓縮機段間換熱器冷卻水量變化可以看出，水量的變化引起真空度的變化非常明顯，水量降低，主冷凝器的換熱效率下降，真空度下降，導致機組的運行效果差。當循環水量不足時，汽輪機產生的泛汽在凝結器中被冷的量將減小，進而使排汽缸溫度上升，凝結器真空下降；2011 年水量的變化比較明顯。

2.2、主冷凝器冷卻水水質差，堵塞管線

　　2011 年，對氮?dú)鈮嚎s機主冷凝器冷卻水入口加裝反沖洗過濾器，以此來應對因水質差，雜物進入主冷凝器的可能。2011 年至2012 年4 月反沖洗操作29 次，反沖洗出來的雜質有填料碎片、銹皮、泡沫、焊渣、木楔、木棒、鐵塊、塑料袋等(見圖3)。

圖3 主冷凝器入口冷卻水反沖洗洗出的雜質

　　在每次執行反沖洗操作后，都會沖出類似情況的雜質，而且反沖洗后真空度也會有明顯的上升趨勢，但是持續運行短時間，還要再次反沖洗操作。說明水質較差是直接影響主冷凝器換熱效率差的原因。

2.3、主冷凝器換熱器銅管結垢

　　主冷凝器換熱器在運行過程中，由于冷卻介質冷卻水流經銅管表面結垢，溶液中的菌藻、泥沙以及鐵銹等也逐漸沉積在表面，尤其在流速較低的死角區域內。這導致?lián)Q熱器換熱效率逐漸下降，嚴重時甚至?xí)�堵塞換熱管。2011 年氮?dú)鈮嚎s機主冷凝器主要運行參數(見表2)。

　　從表2 運行數據看，在冷卻水流量偏低情況下，冷卻水進出口溫度大致相同，設計運行熱端端差為12 ℃，而實際端差在29 ℃，說明換熱器傳熱阻力明顯上升，表明換熱器結垢的可能性非常大。主冷凝器換熱器結垢致使氮?dú)鈮嚎s機真空度下降嚴重，阻礙機組的穩定運行和裝置的高負荷生產。

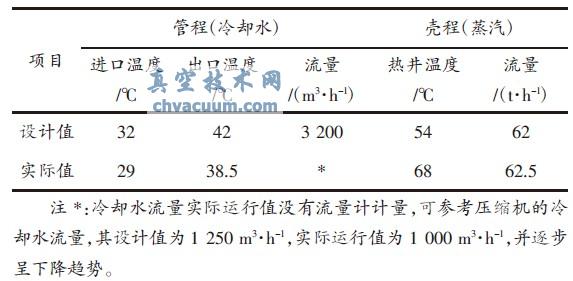

表2 主冷凝器主要運行參數對照

3、主冷凝器真空度低的處理措施

3.1、工藝系統優化，平衡和調節用冷卻水量

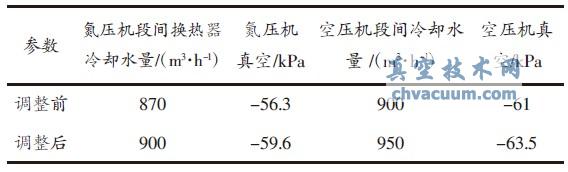

　　通過增加冷卻水總管循環水量后，氮?dú)鈮嚎s機和空氣壓縮機真空度有明顯的上升趨勢(見表3)，確保了安全穩定和高負荷生產。

表3 調整前后冷卻水流量變化

　　由表3 可知：通過調整前后冷卻水量，機組的真空度會有所上升。

3.2、通過執行反沖洗操作，確保高負荷運行下指標和生產正常

　　從表4 可以看出：反沖洗后真空度上升較明顯，所以執行反沖洗有效杜絕了因冷卻水質差，雜質進入主冷凝器管程中的危險，保證裝置在高負荷下生產。進入2012 年后，主冷凝器未再頻繁出現堵塞現象，真空運行穩定。反沖洗流程(見圖4)。

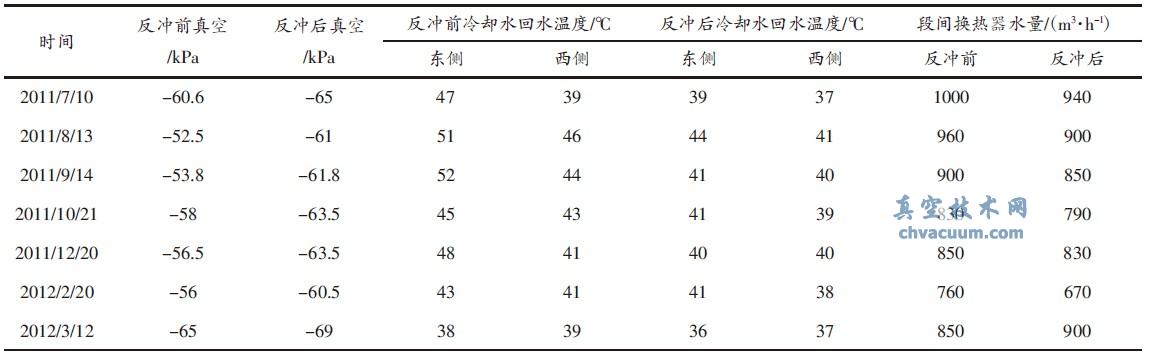

表4 主冷凝器冷卻水入口反沖洗前后參數對照

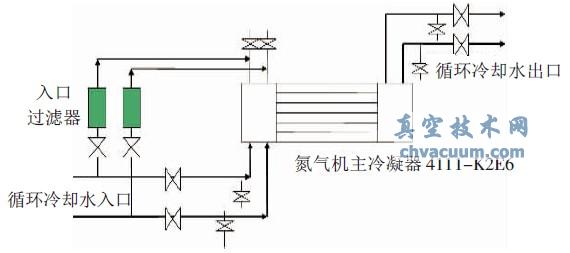

圖4 氮壓機主冷凝器循環冷卻水入口反沖洗流程

3.3、對主冷凝器管程實施在線化學清洗操作，有效防止銅管堵塞或結垢

　　對于冷卻水水質差導致銅管結垢問題，可對主冷凝器實施在線化學清洗措施。化學清洗就是將酸性溶液注入主冷凝器循環水冷卻中，針對水垢的特點選擇適當?shù)那逑磩?選擇氨基磺酸溶液)對水垢進行洗滌，但從設備的安全性考慮，就必須控制酸性水的濃度，防止設備腐蝕嚴重。

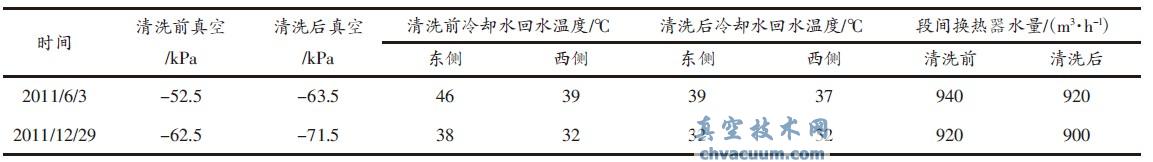

表5 氮?dú)鈮嚎s機主冷凝器化學清洗前后真空變化

　　主冷凝器是管殼式換熱器，殼程是比較厚的鋼材，而管程是銅管構成。所以，在化學清洗前要對水溶液進行酸度測量、銅片腐蝕試驗。確�；瘜W(xué)清洗既能有效清洗，又能保證對銅管的腐蝕降到最低。

　　經過試驗，主冷凝器循環冷卻水出口處pH 值保持在3.0 左右時，清洗效果比較明顯，銅管腐蝕也會降到最低�；瘜W(xué)清洗前后的數據對照(見表5)。經過對氮?dú)鈮嚎s機主冷凝器實施了兩次化學清洗操作后，氮壓機的真空度平均提高10 kPa，主冷凝器循環冷卻水的出口溫度平均降低了7 ℃，通過對照段間換熱器的水量，進段間換熱器的水量降低，表明進入主冷凝器的水量增加。表明經過化學清洗后，銅管堵塞或結垢的問題得到了解決。

4、結論

　　氮?dú)鈮嚎s機作為整套合成氨裝置的主體機組，長期以來，受到氣溫、水溫等外界因素的影響而導致主冷器真空度下降，裝置被迫降負荷。經統計，從2010 年4月至2011 年3 月裝置共降負荷18 次。通過采取多項舉措并執行優化和維護后，2011 年因主冷凝器真空度低導致系統降負荷僅為1 次。2012 年因主冷凝器真空度低導致系統降負荷次數為0 次；在低負荷運行下，不但能耗上升，而且影響機組的安全穩定運行，因此，有效保障壓縮機的真空度，對實現安全高負荷運行和節能降耗起著至關重要的作用。
