閘閥有各種不同的結構形式，其主要區別是所采用的密封元件結構類型不同。根據密封元件的結構，常把閘閥分成幾種不同的類型。例如，根據結構類型分類，有平行式閘閥和楔式閘閥;根據閥桿的結構還可分為明桿（升降桿）閘閥（圖1）和暗桿（旋轉桿）閘閥（圖2）。

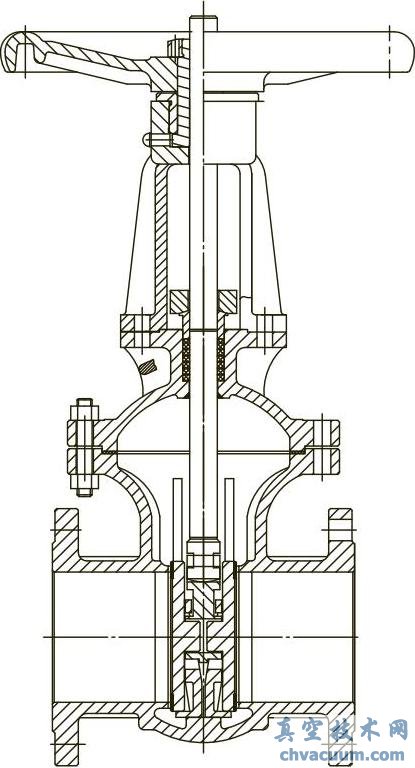

圖1 明桿平行式閘閥

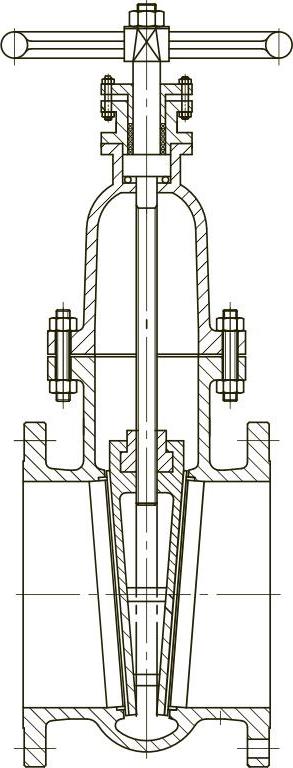

圖2 暗桿楔式閘閥

1、按閥桿分類

　　閥桿是閘閥的操作部件，其作用是將啟閉力傳遞到啟閉件上。按閥桿結構類型分類，有明桿閘閥與暗桿閘閥兩種。

　　①明桿閘閥其閥桿梯形螺紋置于閥體之外，位于閥桿上部，通過旋轉閥桿螺母，使閥桿帶動閘板同步上升與下降來實現閥門的啟閉，因此容易識別閥門的啟閉狀態，避免誤操作。由于閥桿螺母在體腔外，有利于潤滑，同時啟閉狀態直觀明顯，因而應用廣泛。但在惡劣環境中，閥桿的外露螺紋易受損害和腐蝕，甚至影響操作。它的缺點是閥門開啟后的高度大，通常在閥門原高度的基礎上要加一個行程，因而需要很大的操作空間。

　　②暗桿閘閥閥桿螺母置于閥體內部，常被固定在閘板上，通過閥桿的旋轉使閥桿螺母帶動閘板做升降運動來完成啟閉。由于傳動用的梯形螺紋位于閥體內部，雖不受外界環境影響，但易受介質腐蝕和無法進行潤滑，開啟程度不能直接觀察，需另設指示裝置。但它的閥桿不做升降運動，所需操作空間小，故適用于位置有限管路密集的場合，如船舶、地下管道等。

2、按結構類型分類

　　閘閥的結構類型通常指的是閘板的類型，閘板的類型分為楔式和平行式兩種。即閘板為楔式的稱為楔式閘閥，閘板為平行式的即為平板閘閥。
