通過改進鍛鋼閘閥閘板導槽的加工方法，提高了鍛鋼閘閥的生產效率。

　　鍛鋼閘閥在管道上起控制介質的流通和關閉的作用。由于具有流阻小、啟閉靈活、壽命長、結構緊湊、安全可靠等特點，廣泛應用于水、石油、天然氣、食品等行業，再加上中國工業的快速發展，出口市場的開發，鍛鋼閘閥的需求量與日巨增。高東閥門有限公司2010年鍛鋼閘閥生產量是2000萬元，2012年鍛鋼閘閥生產量將達到4500萬元。這就要求閥門生產企業不斷改進加工工藝，在保證產品質量的前提下，努力提高生產能力。

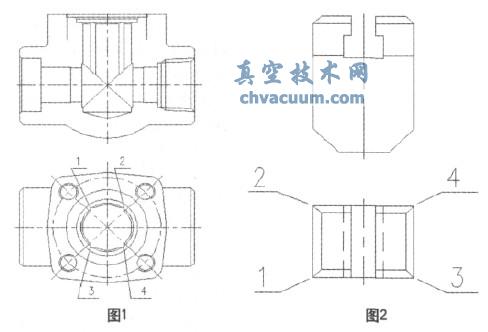

　　閘閥的閘板導槽位于閥體內腔，其結構如圖1所示，4個角形槽與中腔盲孔構成了閘板導向槽，閘板的結構如圖2所示，閘板的1、2、3、4角分別放在閥體導槽的1、2、3、4處。

　　閥體上的導向槽約束了閘板的運動方向，使閘板只能沿著導向槽上下移動，從而實現閘板的開啟和關閉。如果閘板導槽加工的不好，不僅影響產品質量而且影響產品的生產效率。

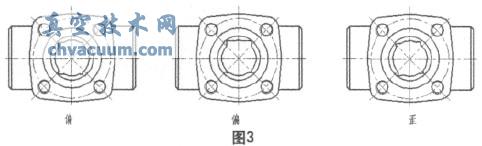

　　一、一般的閘板導槽的加工方法是先車閥體中腔孔及臺階尺寸，然后將閥體用夾具固定在插床的工作臺上，用插刀一刀一刀插出來。這種加工方法有以下缺點：其一、加工速度慢，對于一只25口徑的閥體來說，需要5分鐘才能完成;其二、加工精度難以保證。由于這種加工方法其加工精度要靠工人的技術水平來保證，所以很容易出現偏、歪、大小不一等缺陷。如圖3所示。

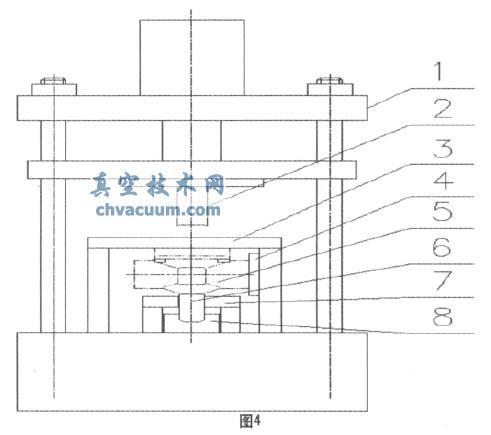

　　二、新的閘板導槽的加工方法。其方法是利用普通的四柱液壓機，在該機上增加定位裝置和夾具就可以實現。如圖4所示，該工裝主要由1四柱液壓機，2成型插刀，3、4閥體定位板，5閥體(工件)，6閥體夾緊柱，7閥體夾緊柱導向板，8液動斜度板，另外還有液壓裝置和行程控制裝置組成。插刀截面做成4邊形，其尺寸與閥體導槽尺寸相同，其端面四邊有刀刃，所以閘板導槽的尺寸精度就由刀具的尺寸控制，不會產生大小不一的情況，該刀具與主油缸上的移動工作板相連，操縱主油缸可以實現刀具的上下移動。3、4閥體定位板限制了閥體與刀具的相對位置關系，通過調整使閥體的垂直中心線與刀具的中心線重合，以保證導槽的位置精度。3、6、7、8組成了閥體的夾緊裝置，夾緊頂柱6的下端是斜面，與斜度板8的斜面吻合，在液壓機副油缸的帶動下，當斜度板8向前移動時，推動夾緊頂柱向上移動，從而實現對閥體的夾緊，當斜度板向后移動時，夾緊頂柱在重力的作用下自動下移，解除對閥體的夾緊。當對刀調好、閥體夾緊后，按下主油缸按鈕，刀具下行，切除鐵屑，刀具移動到合適的位置時，行程開關起作用，刀具上移，退出刀具;此時按下副油缸按鈕，斜度板8退出，卸掉閥體，然后裝夾下一個閥體，對下一個閥體進行加工。

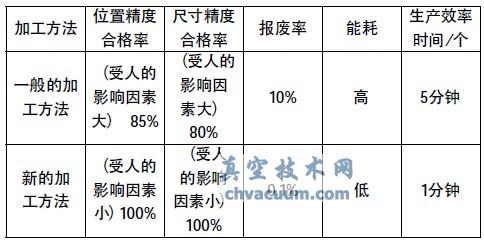

　　三、新的加工方法與一般的加工方法的技術經濟效果比較如下表(對于DN25口徑的閥體)

　　實踐證明，新的加工方法降低了生產成本，大大地提高了勞動生產效率，促進了企業的發展。
