磁鎖式電磁閥是靠永久磁鐵吸引力及電磁線圈產生的電磁吸引力之間的關系，使電磁閥保持在開閥或關閥的狀態，線圈可瞬間通電。動鐵芯依靠永久磁鐵的磁力，保持在電磁閥開閥或關閥時的位置。

　　磁鎖電磁閥有外形尺寸小、結構簡單、耗電小節能等優點。近幾年小口徑磁鎖電磁閥已應用在民用的煤氣表和水表的自控裝置中。

　　雙線圈磁鎖式電磁閥（圖1）一般是在兩個線圈的中間放置永久磁鐵（磁環），上線圈通電為開閥狀態，下線圈通電為關閥狀態。也有將永久磁鐵（磁環）放在單線圈的骨架中間，開關電磁閥時只需轉換供給電磁閥線圈引線上電壓的正負極，并瞬間通電，即可使電磁閥開啟或關閉并保持在該狀態。

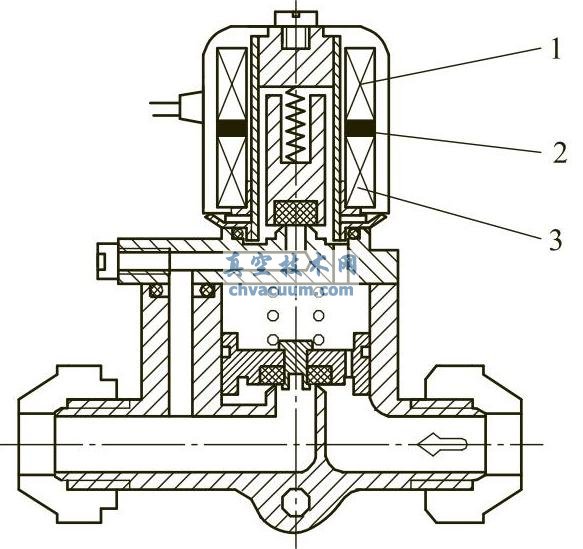

圖1 雙線圈磁鎖式電磁閥

1—上線圈；2—磁鐵；3—下線圈

　　單線圈磁鎖式電磁閥（圖2）是將永久磁鐵（磁環）套在非磁管的外面，單線圈放在永久磁鐵上端，同樣只轉換線圈的引線正負極的電壓，電磁閥便保持在開閥或關閥的狀態。

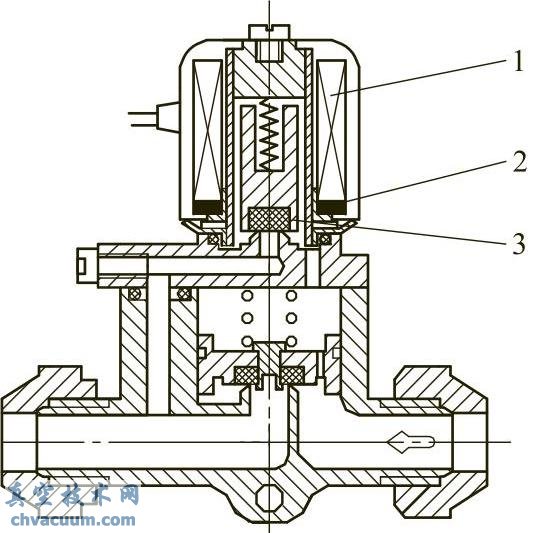

圖2 單線圈磁鎖式電磁閥

1—線圈；2—磁鐵；3—動鐵芯

　　最簡單的一種是將永久磁鐵（磁片）放在靜鐵芯上端緊靠線圈處，同樣通過轉換線圈的引線正負極的電壓，并瞬間通電，電磁閥就能保持在開閥或關閥狀態。

　　磁鎖式電磁閥結構的下部件大多為反沖式或先導式。

　　當上線圈通電時動鐵芯向上，永久磁體的磁力將動鐵芯保持住，先導閥呈開啟的位置，其原理同先導式電磁閥，主閥塞開啟，此時上線圈可以斷電。當下線圈通電時動鐵芯向下，關閉先導閥仍受永久磁體的磁力保持，下線圈可立即斷電，電磁閥呈關閥的位置。

　　該磁鎖電磁閥的電源電壓必須是直流，線圈引線為A、B兩端，當A端接正極，B端接負極時，受永久磁鐵的影響，線圈的吸力向上，開啟閥門（先導閥亦可）。當線圈的A端接負極，B端接電源正極時，受永久磁鐵的影響，線圈的吸力向下，關閉閥門（先導閥亦可），在開閥后或關閥后1s內線圈可斷電，但電磁閥的位置（開閥或關閥）保持不變。
