一、前言

　　蝶閥是給排水管路系統中的一個重要設置，隨著工業技術的進步，對蝶閥的結構及性能提出了更高的要求。目前廣泛應用于市政、石油、化工、輕工等給排水工業領域中，蝶閥的種類很多，有中心線型、有單偏心、雙偏心、甚至還有三偏心，但它們都有一個共同的特點：蝶板壓框壓緊橡膠密封圈，實現閥門的啟閉，而且閥門所采用的閥桿是貫穿整個蝶板，流通面積小，扭矩偏大，加之閥門中的零件較多，造成維修困難。而填充式蝶閥(見圖1)是結合國、內外大量的工況實例，多年的市場跟蹤調查，設計的新型獨特閥門，完全克服了現有蝶閥行業加工密封面繁瑣的一些技術性不足，不但簡化了工藝程序，而且閥門的綜合性能得到了提高。該閥是一種單偏心蝶閥，流量系數大，扭矩小，密封性能好，不污染環境，拆卸維修非常方便。驅動方式有把手式、蝸輪式、電動式以及氣動等，是一種適應范圍廣泛的閥門。

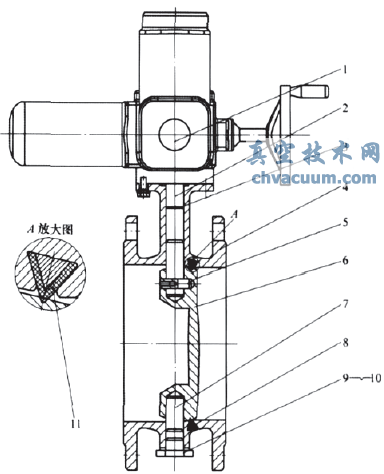

圖1 填充式蝶閥

1.電動啟閉機(手動、氣動) 2.主閥桿 3.O形密封圈 4.閥體 5.銷 6.蝶板 7.副閥桿 8.密封圈 9.螺栓 10.組合墊圈 11.環氧樹脂

二、結構及工作原理

　　填充式蝶閥結構簡單，它是一種單偏心軟密封蝶閥，設有上、下兩段式閥桿，密封圈不在閥板上，而在閥體上，密封圈可任意規格對接，密封接觸面采用多線接觸結構，閥體凹槽采用非對稱式燕尾槽(見圖1)，以防止橡膠探出過多，造成蝶板開啟后再關閉裹圈現象。

　　關閉閥門時，利用帶壓注入在密封圈空腔內的特殊環氧樹脂混合物，在灌注過程中，閥體密封座相對蝶板移動，注入的環氧樹脂使蝶板與密封閥座在所有位置均勻配合，且其密封副的密封比壓相同，使閥門的密封達到最佳狀態。

　　值得提醒的是：密封圈在填充環氧樹脂時，除了要將閥門關閉到位，而且保壓的壓力和時間一定要得到保證。

　　啟閉閥門非常簡單，打開閥門時，只要逆時針緩緩轉動手輪，使蝶板與法蘭面垂直，關閉閥門時，用手輪順時針緩緩轉動手輪，使蝶板與法蘭面平行。

三、裝配方法

　　裝配時，用煤油清洗閥門所有的部件，先將閥體平放在平板上(見圖2)，再將密封圈嵌在閥體溝槽中，然后將蝶板移至閥體內，呈關閉狀態，在主、副閥桿表面涂上硅脂，安裝好擋圈、O形密封圈和銷，使之與蝶板的內孔相連接，再用橡皮錘輕敲蝶板，使之完全嵌入閥體，然后用氣壓將特殊的環氧樹脂混合物注入閥體與蝶板密封副中的空腔，保壓一定時間，最后用螺塞將閥體澆注環氧樹脂螺紋孔堵住即可。

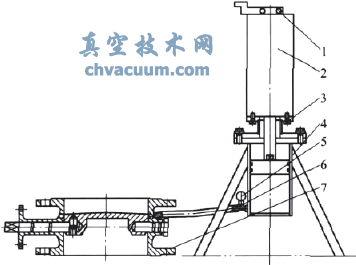

圖2 填充環氧樹脂圖

1.電磁閥 2.氣缸 3.氣缸座 4.支架 5.壓力表 6.氣管 7.填充式蝶閥

四、性能

　　填充式蝶閥(見圖1)密封圈被環氧樹脂填充后，由于密封圈表面呈鋸齒形，與閥體的結合牢固。多道密封，有效地解決了閥門啟閉過程中，密封面磨損和泄漏問題，使用壽命長，加之該閥采用上、下兩段式閥桿，單偏心結構，增加了閥門的流通面積，水頭損失及操作扭矩要比同規格的普通蝶閥小。

　　閥桿與蝶板的連接采用了內螺紋圓柱銷，銷的端面又灌以液態密封膠，在實際使用中拆卸維修極為方便，生產成本也較低。

五、與普通蝶閥的比較

　　常規蝶閥的密封副一般采用過盈的面接觸密封，一旦出現泄漏，需靠人為的調節螺釘?shù)乃删o，加大橡膠過盈量，若不能解決問題，只能拆卸重新更換密封圈。如果這種情況發生在供水過程中，需要停泵、停產維修，造成經濟損失。而填充式蝶閥密封副采用多道密封，既減少了摩擦又延長了使用壽命，一旦密封線損壞，其他密封線仍起密封作用，即便多道密封線全部損壞，它可在現場載壓情況下修補閥座，閥門無需從管線上拆下，更無須停泵、停產維修，維修工序非常簡單，利用橡膠的彈性進行二次注塑達到完全密封，整個過程僅需十幾分鐘即可完成二次修補。

六、設計計算

　　1、壁厚計算

　　填充式蝶閥的閥體最小壁厚采用ASMEB16.34附錄中壁厚的計算公式進行計算。

　　2、偏心式蝶閥閥桿力矩計算(圖3)

圖3 閥桿力矩計算圖

MD=MM+MT+Mj+Md

　　式中

　　MD——蝶閥閥桿力矩，單位為N•mm；MM——密封面間摩擦力矩，單位為N•mm；MT——密封填料的摩擦力矩(由于閥桿采用O形圈密封可忽略不計)，單位為N•mm；Mj——靜水力矩，單位為N•mm(查表或計算)；Md——動水力矩，單位為N•mm(查表或計算)。MM=4qMRbMfM(h2+R2)1/2；qM——密封面必需比壓，單位為MPa(查表或計算)；R——蝶板密封半徑，單位為mm；bM——密封面的接觸寬度，單位為mm；fM——密封面間的摩擦因數(對于橡膠為0.8～1.0)；h——閥桿與蝶板中心的偏心距，單位為mm。

　　3、蝶板的厚度計算

b=0.054DH1/3

　　式中

　　b——蝶板最大厚度，單位為mm；D——蝶閥流道直徑，單位為mm(b/D=0.15～0.25)；H=100(P+Δp)

　　式中

　　H——最大靜壓水頭(水擊升壓介質)，單位為m；p——設計壓力(常取p=pN)，單位為MPa。

　　Δp=400×10-6 t-1 v

　　Δp——蝶閥快速關閥，在管路中產生的水擊升壓值，MPa；v——介質流速，(查表)單位為m/h；t——蝶板從全開到全關所經歷的時間(查表選擇)，單位為s。

　　4、蝶板與連接管道內壁間的最小間隙δ值(見圖4)

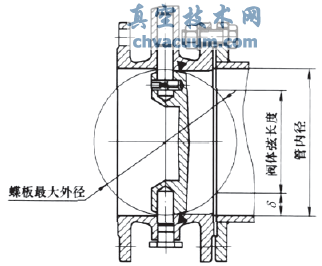

圖4 蝶板結構圖

δ≥2mm DN≤150

δ≥3mm DN=200～600

　　式中

　　DN——閥門公稱通徑。

　　5、蝶閥閥座最小通徑Dmin

　　Dmin≥0.85DN

　　6、斷面的強度校核

　　1)蝶板A-A斷面的強度校核(見圖5)

圖5 蝶板受力分析圖

σWA=MAWA-1

　　式中

　　σWA——驗證A-A斷面上的彎曲應力，單位為MPa；MA——A-A斷面上的彎矩，單位為N•mm；

MA=0.113pD13

　　式中

　　p——設計壓力(常取p=pN)，單位為MPa；D1——蝶板外徑，單位為mm。

WA=2JAb-1

　　WA——A-A斷面的抗彎斷面系數，單位為mm3；JA——A-A斷面的慣性矩(查表或計算)，單位為mm；b——蝶板最大厚度，單位為mm。

　　若A-A斷面的實際彎曲應力，即：

　　σWA<[σWA]則蝶板設計合理，[σWA]為材料許用彎曲應力。

　　2)蝶板B-B斷面的強度校核

　　由于閥門采用上下兩段式閥桿支撐，蝶板變形量很小，故在這里不作贅述。

七、結語

　　填充式蝶閥設計的關鍵在于傳動件上、下閥桿、閥體和蝶板的強度計算，密封圈填充環氧樹脂保壓的壓力和保壓時間的合理設定以及閥體、蝶板、閥桿、銷等零件的合理選材和熱處理。該閥是一種單偏心蝶閥，流量系數大，扭矩小，密封性能好，不污染環境，拆卸維修非常方便。驅動方式有把手式、蝸輪式、電動式以及氣動式等，是一種適應范圍廣泛的閥門。
