通過Solidworks 軟件對高流量雙向密封三偏心真空蝶閥進行整體建模，論述了高流量雙向密封三偏心真空蝶閥的結構特點。運用COSMOS 及COSMOSFLOWWORKS 分析了蝶閥承壓部件應力，并對不同開度下的流場進行模擬，為繪制流量特性曲線及求解不同開度下的Kv 值提供了可靠的參數。

1、概述

　　真空蝶閥安裝于鋼制管道系統中，該管道系統包括排汽管道、配汽管道、抽真空管道和凝結水管道等。蒸汽經過排汽管道從汽機進入空冷凝汽器，冷凝水經過凝結水管道進入凝結水箱，不凝氣體經過抽真空管道進入真空泵。

2、結構設計及技術特點

　　高流量雙向密封三偏心真空蝶閥( 圖1) 采用三偏心密封結構，閥座密封表面層堆焊耐溫、耐蝕合金材料。閥門密封圈鑲嵌在蝶板上，可更換。

圖1 真空蝶閥實體建模

　　(1) 雙向密封三偏心蝶閥性能穩定可靠，在閥門的結構、材質和尺寸滿足條件時，閥門可長期安全穩定運行。

　　(2) 閥座與蝶板之間的密封面抗磨損和耐腐蝕性能好，閥門能長期保持在良好密封的工作狀態。

　　(3) 軸套采用自潤滑軸承。

　　(4) 蝶閥采取電動執行機構驅動，性能穩定可靠。

　　(5) 蝶板采用偏心錐形閥座面，使蝶板在擺起瞬間脫離閥座的接觸，減少了密封面磨損。

　　(6) 偏心錐形式密封面的結構使閥門關閉后形成可靠的面密封，提高了閥門的密封性能。

　　(7) 密封副采用密封比壓補償結構( 圖2) ，實現閥門的雙向密封。

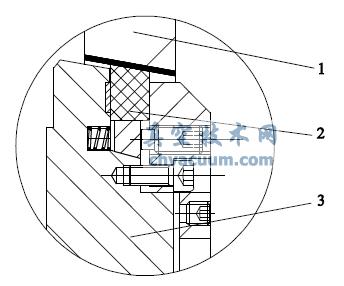

　　1.閥體　2.蝶板密封圈　3.蝶板

　　圖2 密封副的密封比壓補償結構

　　(8) 選用RPTFE 作為蝶板密封圈，閥體閥座采用自動噴焊鐵基不銹鋼材料，硬度35 ～ 38HRC，實現可靠密封。

　　(9) 蝶板采用斜拉筋板桁架式設計( 圖3) ，采取雙短軸驅動結構使其具有過流面積大，流阻小，強度高，承載能力強，剛性好等特性。

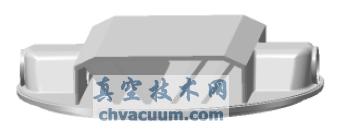

　　圖3 斜拉筋板桁架式設計

　　(10) 采用雙向?qū)﹂_卡環軸向限位( 圖4) ，限制蝶板在閥體中的位置。

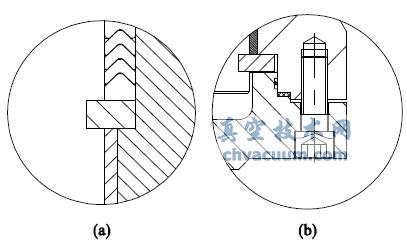

(a) 上對開卡環 (b) 下對開卡環

圖4 雙向?qū)﹂_卡環限位結構

　　(11) 選擇合理的密封副結構，減小偏心力矩，保證理想的反向密封效果。

　　(12) 閥桿密封采用上下金屬壓環和金屬環將PTFE 成型V 形填料分成兩組的結構形式，V 形填料可通過填料壓蓋上的螺栓從外部進行調整( 圖5) 。金屬環通過外部油杯將密封油脂注入V 形填料作為輔助密封。填料壓蓋采用加載機構，自動保證V 形填料的壓緊力度，長期使用密封效果好。

圖5 閥桿密封

3、CAE、CFD 分析

　　三偏心真空蝶閥采用斜拉桁架組焊結構形式。應用cosmosworks 軟件對蝶板進行有限元分析，求解出蝶板在受壓情況下的應力分布及變形情況( 圖6、圖7) ，以對其進行優化設計。

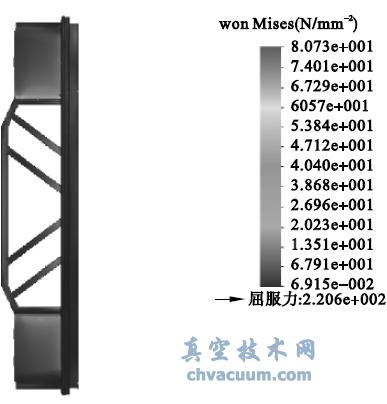

圖6 蝶板應力分布

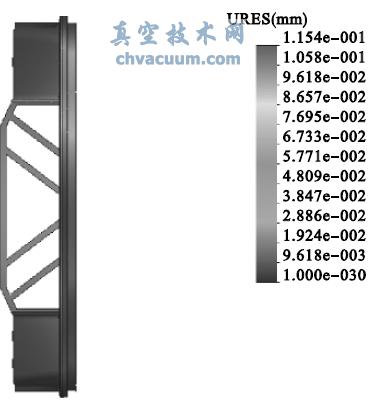

圖7 蝶板變形量

　　通過對蝶板的有限邊界條件設定及網格劃分，應用cosmosworks 對蝶板載荷加載并對其結構進行分析，確定蝶板最大應力為80. 73MPa，最大變形量為0. 115mm，滿足設計要求及工況的使用。

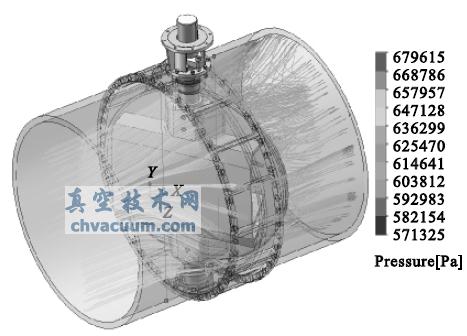

圖8 蝶板開啟30°時壓力分布

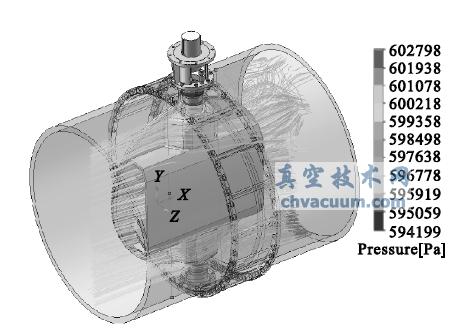

圖9 蝶板開啟60°時壓力分布

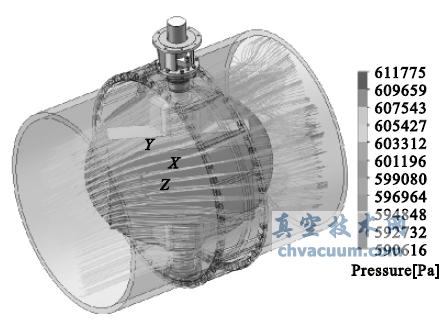

圖10 蝶板開啟90°時壓力分布

4、流場分析

　　應用Flowworks 對閥門不同開度時的壓力分布進行模擬，觀察不同開度下蝶閥的內部流體壓力變化情況( 圖8 ～ 圖10) 和流通性能，為真空蝶閥流阻系數的測定及內部特性曲線的繪制提供相關數據。

5、結語

　　通過采用先進的設計手段進行模擬和仿真，對真空蝶閥的設計方案進行整機設計、密封設計、真空度保證設計以及流阻系數等方面的驗證，結合設計制造成功經驗，確定蝶閥的設計方案能滿足產品的使用要求。

參考文獻

　　〔1〕楊源泉. 閥門設計手冊〔M〕. 北京: 機械工業出版社，1992.
　　〔2〕陸培文. 實用閥門設計手冊〔M〕. 北京: 機械工業出版社，2002.
