分析了球閥密封面密封比壓的計算方法，列舉了典型閥門尺寸計算數據對比，提出了非金屬材料閥座密封比壓的計算公式。

1、概述

　　球閥密封面比壓計算的準確性對閥門結構設計、性能分析和材料選用等方面影響很大。本文通過對常用球閥比壓公式的分析，提出了新的符合實際閥門條件的計算公式。

2、密封原理

　　球閥球體為上下軸固定，接觸部位安裝滑動軸承。閥座安裝在具有活塞效應的閥座支撐圈內，閥座支撐圈上安裝O形圈與閥體密封( 圖1) 。閥座支撐圈后安裝彈簧提供預緊力使閥座壓緊球體。閥門關閉，進口端介質力作用于閥座支撐圈外徑DJH與閥座內徑DWN形成的環狀面積上，使其壓緊球體，達到密封。

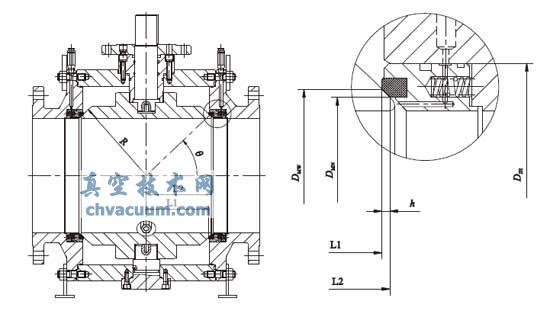

圖1 球閥密封結構

3、密封比壓計算

　　閥座密封面上的工作比壓q 為

4、計算數據對比

　　以DN80 - PN250C 固定式球閥為例，按照真空技術網(http://www.13house.cn/)提供的經驗計算公式與本文計算公式的計算結果進行對比( 表1，表2) 。

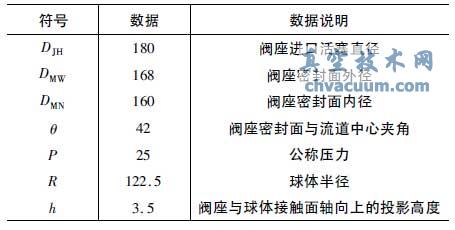

表1 計算結果

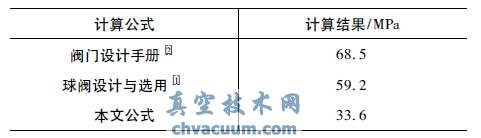

表2 對比

5、結語

　　通過計算對比，常用球閥密封比壓計算公式在選擇非金屬材料( 如尼龍、德威龍、鉬龍、PEEK等)閥座時誤差較大，其主要原因是閥門法向力計算上出現錯誤。本文通過對閥座密封面比壓重新推理，得出新的公式，其計算結果可以滿足非金屬閥座材料的選擇。
