浮動球球閥按閥體的結構形式可分側裝式閥體和上裝式閥體兩大類。側裝式閥體又可分為整體式、兩片式和三片式。無論是哪種結構，它們均須滿足一些基本原則。

　　①閥桿應倒裝，防吹出結構。這是ANSI B16.34第6.5.1.1節的規定，閥門的結構其閥桿應不是靠填料壓蓋緊固件來限制它的位置，準確地說，在閥門承壓狀態下，閥桿不會因閥桿密封緊固件的松開而脫離閥門。這是從閥門安全使用角度必須保證的基本條件。

　　②防靜電結構，是由一個不銹鋼球和一個彈簧組成，一組置于閥桿端部的孔內，保持與球體接觸；另一組置于閥桿的圓柱體上，保持與閥體接觸，使可能產生的靜電從閥體導走。

　�、凼Щ鸢踩�(fire-safe)的結構設計，主、副閥體當四氟塑料密封座因失火燒損時，應與球體相接觸，并保持一定程度的密封；主、副閥體的連接面應采用具有失火安全功能的墊片，如金屬纏繞式墊片；在閥桿填料密封處，當填料(PTFE)被燒損后，應有一石墨環阻止介質向外泄漏。

　�、軕�(yīng)有一限位機構，準確限制球體處在“開”或“關”的位置上。

　�、菰陂y體上應有可供安裝氣動、電動、蝸輪傳動執行器支架的平臺。

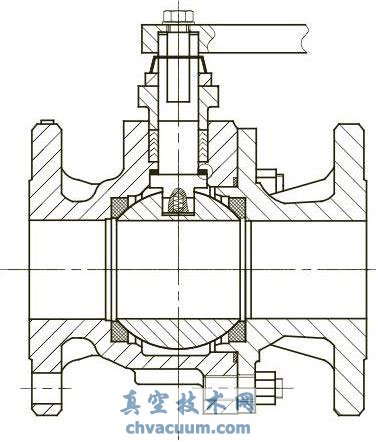

　　圖1所示是整體式閥體的結構設計，閥桿倒裝，在與閥體相接觸的平面置有一組墊片由兩片PTFE墊和一片石墨墊組成，以達到減摩和失火安全的目的。兩只唇式密封座與球體從側面裝入，由一只帶有螺紋的側蓋從側面旋入，其間置有密封墊，組成一個完整的壓力邊界。閥桿填料對于通用球閥采用人字形PTFE制造填料，由填料壓蓋和螺栓、螺母壓緊。閥體上有供安裝支架的平臺，設置“開”和“關”的位置限位機構，機構上有可供加鎖的孔。這種結構的優點是閥體為整體結構，無中法蘭螺栓松弛、泄漏之缺點，重量輕，成本較低，適用于Class150， Class300和Class600，通徑4in以下的浮動球球閥。

圖1 整體式側裝浮動球球閥

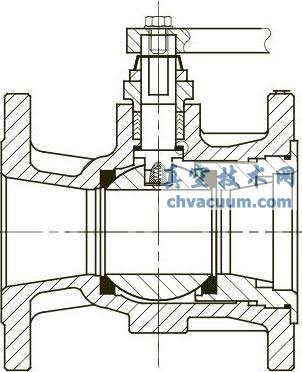

　　圖2所示是分體式閥體兩段式浮動球球閥的閥體結構，是浮動球球閥最常見的一種結構形式。兩段式閥體由主閥體和副閥體組成，用螺栓連接，中間置有失火安全型纏繞式墊片，由金屬和PTFE組成。中法蘭螺栓的有效截面應大于與管道連接法蘭上螺栓的有效截面，并滿足ANSI B16.34標準的規定，防止閥門在使用中由于外載荷、溫度應力引起法蘭螺栓的松弛。這種最常用的結構，適用于Class150和Class300，NPS 8以下的浮動球球閥。

圖2 分體式側裝浮動球球閥

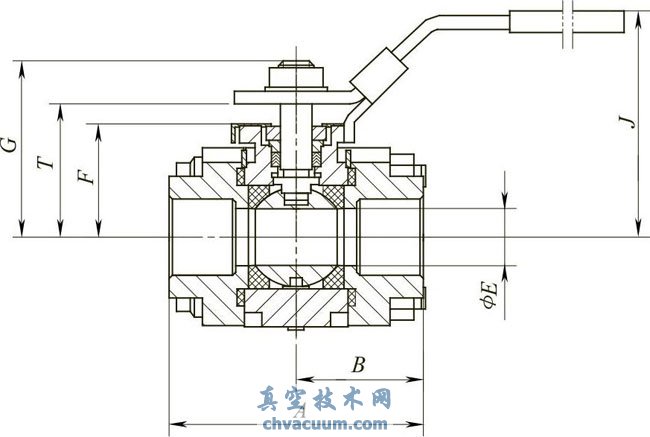

　　圖3所示是分體式三段式閥體結構浮動球球閥。這種閥體結構在NPS4以下有一個專門的系列。

圖3 三段式浮動球球閥

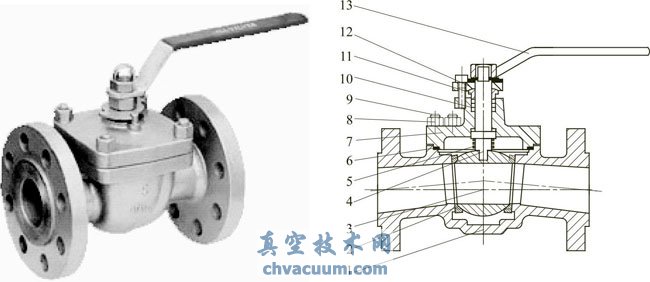

圖4 上裝式閥體浮動球球閥

1—閥體；2—閥座；3—球體；4—閥桿；5—壓縮彈簧；6—墊片；7—閥蓋； 8—螺母；9—螺栓；10—填料；11—填料壓蓋；12—填料壓板；13—手柄

　　圖4是上裝式閥體浮動球球閥的外形圖。閥體是整體結構，上部開孔具有很好的剛性，與密封座相接的面是兩個有3°傾角的斜面，球體與密封座組成后由上部裝入，為了使密封座與球體組裝后有一個3°傾角的斜面，球體通道的中心線偏離球體中心，也有一個3°的傾角。球體與閥桿可以在球體與閥蓋之間設置一彈簧，增加密封座的預緊力。這種結構的優點是可以在線維修，缺點是整體重量大，工藝復雜，成本高。對于浮動球結構的適用于Class150， Class300，Class600，通徑NPS8以下的規格。
