球閥的閥體與密封座的壓力溫度額定值

2020-04-15 admin 未知

  閥門在使用中有一個閥體材料的壓力—溫度額定值,這一數值是由標準ANSI B16.34給出。例如,一個Class lfj0的碳鋼A105球閥,在常溫-29~28℃時的最高工作壓力為19.6 bar,但在299℃溫度時,最高工作壓力為13.8bar。表1是Class 150,Class 300,Class 600浮動球球閥閥體壓力—溫度額定值的數據。

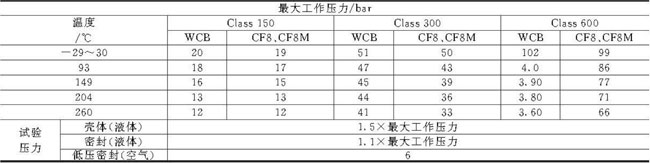

表1 Class 150,Class 300,Class 600浮動球球閥閥體壓力-溫度額定值

球閥的閥體與密封座的壓力溫度額定值

  另外,不同密封材料制作的密封座在使用中也有一個額定值,這個值與壓力、溫度、口徑以及結構形式有關。因此,這一數值由制造廠提供,對于一個給定的密封材料和密封結構,一般都以圖表形式來表示產品的壓力和溫度的使用范圍。

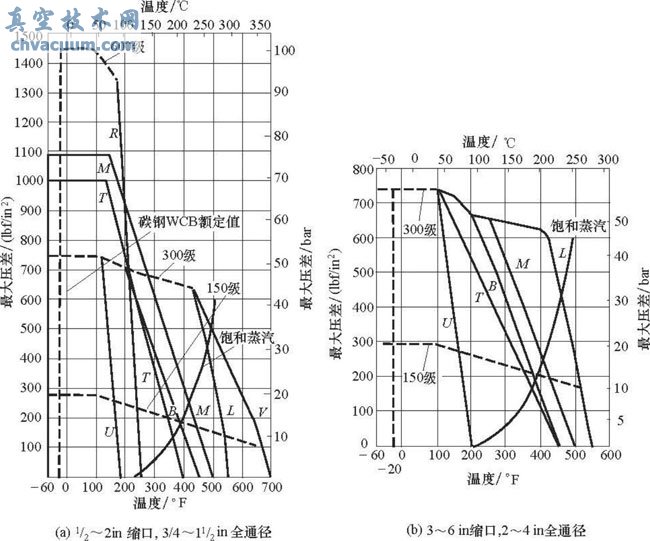

  圖1所示是上海耐萊斯·詹姆斯伯雷閥門有限公司提供的9000系列球閥密封座的壓力—溫度額定值。T表示傳統PTFE,M表示增強PTFE,B表示PFA塑料,U表示聚乙烯,L表示PEEK,R表示旦林,Y表示Polymide,一組虛線表示Class 150,Class 300閥體的壓力—溫度額定值。曲線表示水蒸氣的飽和蒸汽壓(saturated steam)。

球閥的閥體與密封座的壓力溫度額定值

圖1 球閥密封座的壓力—溫度額定值(由上海耐萊斯,詹姆斯伯雷閥門有限公司提供)
