如圖1所示，除上、下調節圈外，在其閥桿上還設置了一個背壓調節機構，并在閥瓣上方腔室設置了節流閥。利用背壓調節機構和節流閥可對閥瓣上方腔室中的背壓力進行調節，從而達到對排放壓力和啟閉壓差的調節。

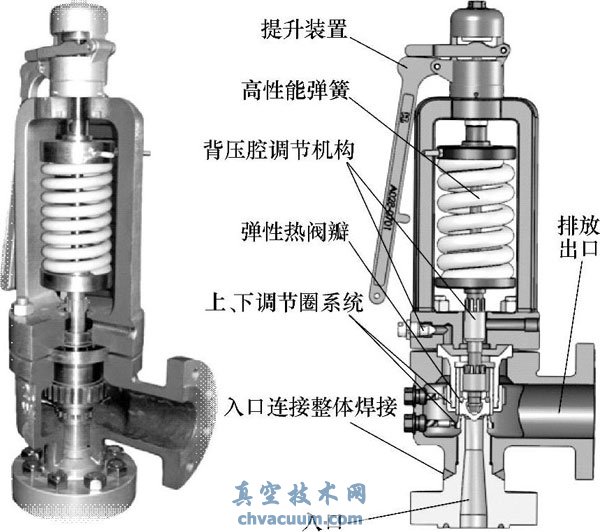

圖1 具有背壓調節作用的高性能蒸汽安全閥

　　該結構的安全閥主要用于鍋爐（特別是電廠鍋爐）的安全保護，其按照ASME《鍋爐與壓力容器規范》第Ⅰ卷的要求進行設計、制造、試驗和驗收。

　　該類安全閥的主要性能指標如下：

　　1、當整定壓力≥7MPa時，整定壓力允許偏差為±1%（一般安全閥的整定壓力允許偏差為±3%）。

　　2、安全閥的設計和制造應使其在運行中不會發生顫振，而且全開時的壓力不得比其整定壓力大3%。排放后，所有安全閥均應能在壓力不小于各自整定壓力的96%時關閉，即超過壓力≤3%，啟閉壓差≤4%（但不小于2%），而一般蒸汽安全閥的啟閉壓差7%～10%。

　　3、高溫高壓下的密封性能好。

　　由于該類安全閥的主要性能指標要求高，目前仍在進口。該類安全閥在結構設計和材料方面均采取了特殊措施，其利用工作介質——蒸汽適時地加載在閥瓣上以幫助閥瓣及時關閉。為保證高溫高壓下的密封性能，采取了熱彈性閥瓣結構。

　　1、閥瓣采用彈性設計，允許系統壓力提供輔助密封力，保證安全閥在高溫高壓下的密封性能。

　　2、閥桿端部采用球形接觸方式，使閥桿上端的彈簧載荷力對中性能好，保證安全閥動作靈活可靠。

　　3、采用了背壓調節系統結構設計，利用安全閥進口蒸汽提供回座背壓并可調節，保證安全閥性能符合ASME設計規范。
