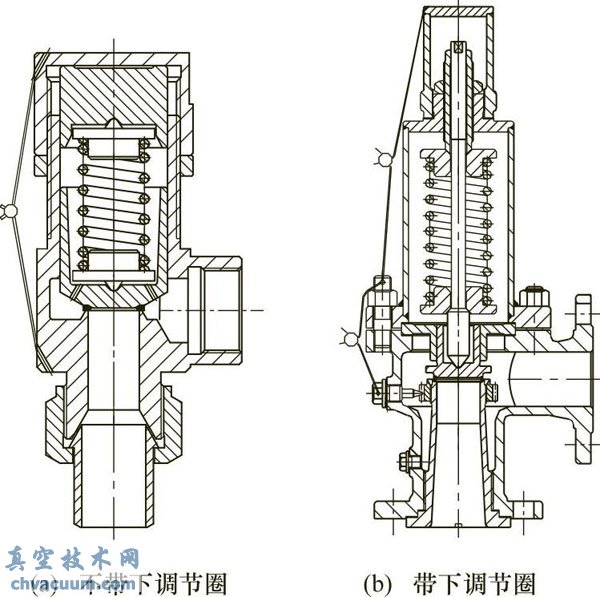

圖1是微啟式安全閥的不帶下調節圈和帶下調節圈兩種結構，開啟高度為流道直徑的1/40～1/20，開啟高度是隨著系統內的壓力升高而逐漸變化的，沒有輔助閥瓣增加開啟高度的專門機構。

圖1 微啟式安全閥

　　對于不帶下調節圈的，不能對排放壓力和啟閉壓差進行調節，而對于帶下調節圈的，可對排放壓力和啟閉壓差進行調節。微啟式安全閥主要用于液體場合，有時也用于需要排放量比較小的氣體場合。

　　1、進出口通徑通常相同。

　　2、沒有反沖機構，開啟高度低，排放量小。

　　3、閥瓣結構比較簡單。

　　4、對開啟高度不強求設立限位。
