安全閥規格的確定

2020-04-26 真空技術網整理 閥門手冊

  依據安全閥的工藝參數,通過安全閥的定徑計算,計算出安全閥所需的流道面積,并根據安全閥的制造廠的產品樣本或相關標準的規定,列出了我國安全閥流道直徑d的標準系列,見表1,表2列出了API Std 526標準規定的安全閥流道面積標準系列,選取其流道面積(或流道直徑)稍大且又接近計算值的某一流道面積。

我國安全閥公稱通徑DN和流道直徑d0的標準系列

表1 我國安全閥公稱通徑DN和流道直徑d0的標準系列 單位:mm

API 526安全閥流道面積A和流道直徑d0的標準系列

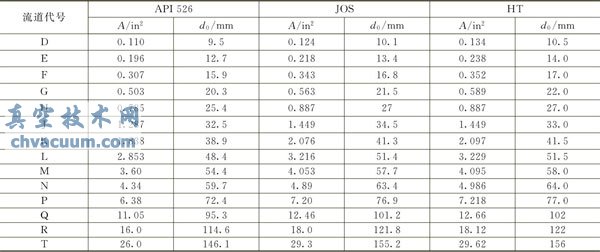

表2 API 526安全閥流道面積A和流道直徑d0的標準系列

  然后根據安全閥的使用工況選取材質,并結合安全閥的整定壓力、設計溫度、選用的材質和流道面積來確定安全閥的進出口規格和法蘭壓力等級。表3是API Std 526中L流道規格表,表4是API標準中彈簧載荷式安全閥的規格清單。

彈簧載荷式泄壓閥L流道

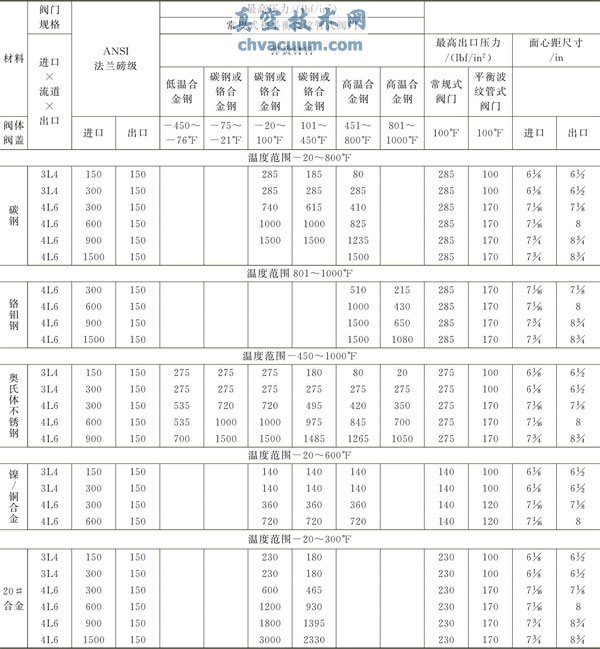

表3 彈簧載荷式泄壓閥L流道(有效流道面積=2.853in2)

彈簧載荷式安全閥的規格清單

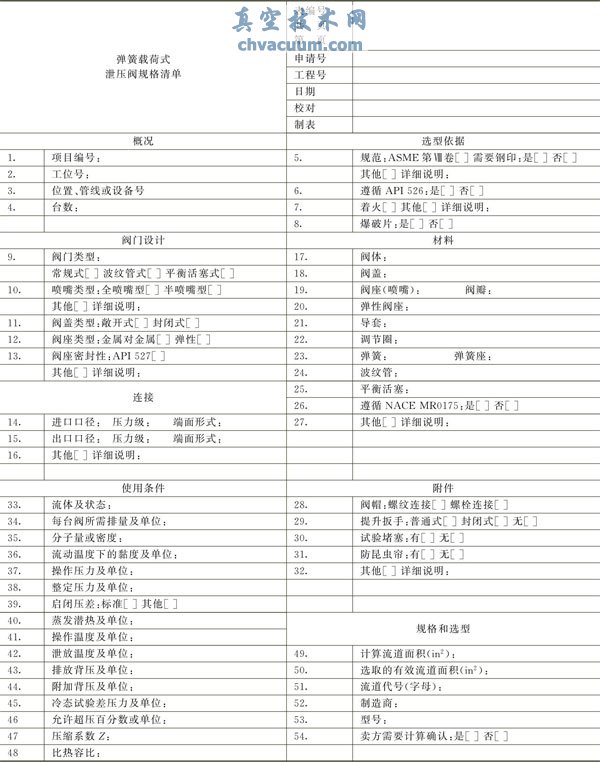

表4 彈簧載荷式安全閥的規格清單

  各個制造廠安全閥的實際流道直徑或流道面積可能與標準系列相同,也可能稍大于標準系列,如表2中所列出了某公司JOS和HT系列安全閥的流道尺寸。
