介紹了安全閥的技術性能、結構特點、材料選用與設計計算方法，以及安全閥的調節、工作原理及應用。

1、概述

　　在高壓空氣壓縮機的管路系統中安全閥是關鍵的壓力控制元件。當系統壓力超過設定的壓力時，安全閥閥瓣在氣體壓力作用下自動開啟，排出額定量的氣體。當壓力降至關閉壓力時，安全閥能及時關閉，并可靠密封，從而使系統壓力控制在設定的安全范圍之內。

2、高壓安全閥的結構特點

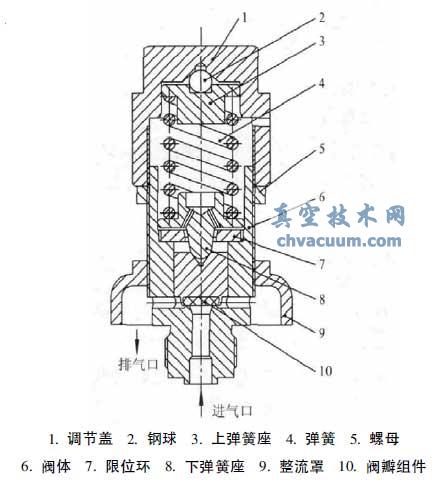

圖1 外排直動式安全閥

　　安全閥結構為外排直動式( 圖1) ，其可靠性和密封性好，開啟壓力控制準確，排放能力強，調整方便，啟閉壓差小。閥體與閥座采用一體式結構，使閥座密封與閥瓣組件的導向部位能一次性加工，保證了閥座密封面相對軸線的垂直度和同軸度，及閥體與閥瓣組件配合的導向面相對軸線的同軸度，為產品重復性使用的密封性和可靠性提供了保證。閥座密封采用了拉法爾噴嘴形結構( 圖2) ，使壓縮氣流在流經閥口時速度達到音速及音速以上，保證了開啟壓力準確，排放系數大。

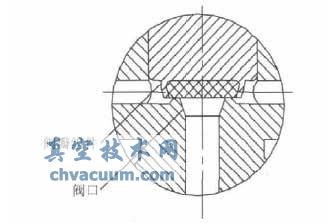

圖2 拉法爾噴嘴式閥座

　　安全閥開啟時，高壓氣流可能對人或物造成潛在的危險，因此在高壓外排式安全閥上增加了整流罩，改變高壓氣流的排放方向，避免對外界的安全造成影響。

　　安全閥彈簧選用50CrVA 閥門專用彈簧鋼絲，其剪切模量、許用切應力相對較大，使彈簧尺寸較小，保證了安全閥結構緊湊，占用空間小。密封材料選用聚醚醚酮(PEEK) 。

3、高壓安全閥的工作原理

　　安全閥通過調整調節蓋、鋼球、上彈簧座和壓縮彈簧調整設定壓力。系統中的高壓氣體從閥體的進口進入作用在閥瓣組件上，當系統中的壓力達到整定壓力時，閥瓣組件向上壓縮彈簧，安全閥打開，排出額定排量的氣體，當系統壓力降到回座壓力時，安全閥重新關閉并密封，保證系統正常工作，壓縮機不被損壞。

6、結語

　　外排直動式安全閥在高壓空氣壓縮機系統上使用，其可靠性和密封性好，開啟壓力控制準確，排放能力強，調整方便，啟閉壓差小，滿足了用戶的需求。
