一、前言

　　在當前煉油、化工企業生產中，安全連續的生產是保證一套裝置乃至一個企業效益的根本，因此如何保證裝置的連續運行在日常設備管理中占據著十分重要的位置。目前在裝置的日常生產中影響裝置連續運行的因素有很多，其中最常見的有容器及管線的泄漏、動設備故障、靜設備損壞以及管路堵塞四種。

　　管路堵塞問題在影響裝置連續生產故障中占有一定比例，由于管路堵塞不僅會直接造成介質正常連續流動的減少、停止，也會造成設備超壓損壞，由于環境密閉，帶壓處理起來存在極大的困難，因此如何在不影響生產的前提下解決管路堵塞，保證介質流動的暢通便成為日常研究攻克的一項難題。一般在裝置初始設計時都已考慮到避免介質結焦、結鹽堵塞管線問題，并預先準備好了處理措施，在正常情況下一般不會出現這一類管路堵塞問題，即使出現由于已有處理措施也不會影響生產;真正難于處理或者無法預料的是管線閥門閥板脫落造成的管路堵塞問題，在這種情況下，一旦工藝管線無法切除閥門，無法更換，勢必會直接威脅到正常生產的進行，危害極大。

　　煉油化工生產中，閥門經常使用在管線介質切除輸送中，使用的數量及種類都很多，有閘閥、截止閥、止回閥、旋塞閥和球閥等;其中閘閥由于其結構簡單，使用方便，在生產中應用比例較大�，F(xiàn)在經過不斷努力探索研究和試驗證明，已經解決了明桿楔式剛性單閘板閘閥的閥板脫落這一難題，目前在裝置生產中已經得到了應用，并取得了良好的效果。

二、閘閥結構

　　閘閥是指啟閉(閥板)由閥桿帶動，沿閥座密封面作升降運動的閥門，可接通或截斷流體的通道。閘閥流動阻力小，啟閉省力，廣泛用于各種介質管道的啟閉。當閘閥部分開啟時，在閘板背面產生渦流，易引起閥板的浸蝕和振動，也易損壞閥座的密封面，修理困難，因此，閘閥一般不用于節流。閘閥的結構如圖1所示，主要由閥體、閥蓋、閘板、閥桿及手輪等零件組成。根據閥桿的結構分為明桿和暗桿閘閥;根據閥板結構的不同可分為楔式剛性單閘板閘閥、楔式彈性單閘板閘閥、楔式雙閘板閘閥和平行式閘板閘閥幾類，如圖1所示的為明桿楔式剛性單閘板閘閥。

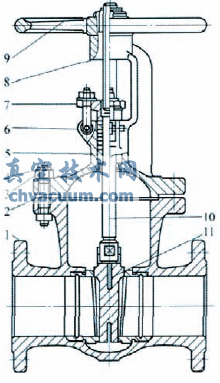

1.閥體 2.墊片 3.螺母 4.雙頭螺栓 5.閥蓋 6.填料 7.填料壓蓋 8.閥桿螺母 9.手輪 10.閥桿 11.閘板

圖1 閘閥結構

　　(1)明桿楔式剛性單閘板閘閥

　　其閘板結構如圖2所示。閘板是一楔形整體，密封面與閘板垂直中心線成一定傾角。其特點是結構簡單，尺寸小，使用比較可靠。但閘板和閥座密封面的楔角加工精度要求很高，加工維修均較困難。且在啟閉過程中密封面易發生擦傷，溫度變化時閘板易卡住，此時如果閥桿與閥板結合處腐蝕嚴重或存在質量問題等原因，用力開閥時，會造成閥桿和閥板結合處脫開，即閥板脫落。這種閘板適用常溫、中溫情況各種壓力的閘閥。

圖2 楔式剛性閘板

　　(2)楔式彈性單閘板閘閥

　　其閘板結構如圖3所示，在閘板中部開環狀槽或由兩塊閘板組焊而成，中間為空心，楔角加工與剛性閥板相同。其特點是結構簡單，密封面可靠，能自行補償由于異常負荷而引起的閥體變形，可以防止閥板卡住。但關閉力矩不易過大，以防超過閥板彈性范圍。彈性閥板適用于各種壓力、溫度的中、小口徑閘閥及啟閉頻繁的場合。但要求介質中含固體雜質少，且不適用于易結焦的介質。

圖3 楔式彈性閘板

　　在日常生產中，較常遇到的是楔式剛性單閘板閘閥脫落問題，通過實踐證明，這種類型的閘閥閥板脫落可以解決;其他類型閥板脫落問題因較少遇到，僅停留在理論上，未經實踐證實，因此在此不作詳述。

三、閥板脫落時現場應急處理

　　1.處理原理

　　閘閥閥板脫落時，閥板處于全關位置，由于閘板和閥座密封面的楔角加工精度很高，因此在閥板頂部和閥門形成了一個密閉的密封空腔，如圖4所示。當閥板脫落時，在空腔中仍存有少量的介質，由于閘板和閥座密封面良好的密封性，因此當在閥桿相對中心位置鉆通孔時，不會有大量的介質外泄，造成安全事故，給下一步攻螺紋提供了條件。利用這一原理，先在閥門閥體上與閥桿相對中心位置焊上一個特殊裝置(或螺母)，并從其中心孔在閥體鉆通孔時，再進一步利用焊接的特殊裝置(或螺母)的螺紋在鉆出的通孔擴螺紋，便可用一種特殊的頂絲可將閥板頂出閥座密封面，只要控制好頂絲和閥桿進退就可繼續正常使用該閥門。

圖4 空腔示意圖

　　2.處理措施

　　1)對DN80以下的普通低壓閥門，流通介質為無毒不易燃的，可在閥桿相對中心的位置焊接一個M14螺母，通過螺母的中心孔在閥門底部與閥桿相對的中心位置鉆出φ12mm通孔，利用焊接螺母的螺紋在鉆出的通孔擴螺紋，再直接用一種特制的頂桿對閥板進行推頂，可打開閥門控制開關。

　　2)對直徑在DN80以上或高壓的閥門，流通介質為易燃有毒的，則必須在閥桿相對中心的位置焊接一個特殊裝置，通過該特殊裝置的中心孔在閥門底部與閥桿相對的中心位置鉆出通孔，利用焊接的特殊裝置中心孔的螺紋在鉆出的通孔擴螺紋，再直接用一種特制的頂桿對閥板進行推頂，便可打開閥門，并進一步控制閥門的開關，安裝后的結構如圖5所示。

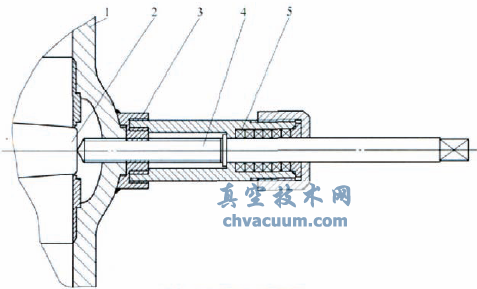

1.閥門 2.閥板 3.特制螺母 4.絲杠 5.填料

圖5 安裝后的裝置示意圖

　　在使用頂桿前，首先要根據閥門輸送的介質壓力、溫度制定相應的頂桿和閥體間的密封方法。一般在頂桿上提前配有相應的螺母及墊片，待閥門打開調整好流量后，將頂桿與閥體根部繞上密封材料(如石棉繩或聚四氟乙烯帶)，最后可擰緊螺母達到密封作用。對壓力較高的閥門還可使用加工的特種墊片進行密封。

　　3.處理中的注意事項

　　1)由于各個廠家的閥門結構形狀尺寸存在一定不同，鉆孔應盡量先選用下表中推薦的尺寸，以防止鉆孔過大損壞了閘板和閥座密封面。

鉆孔尺寸推薦表

　　2)對輸送介質為可燃性氣體或液體的閥門，在鉆孔時應先在鉆頭上抹好黃油，鉆孔使用水帶保持不斷沖水，以防止介質燃燒起火。

　　3)由于頂桿推頂閥門時，閥門底部受力較大，因此對鑄鐵閥這一方法不宜采用，以防閥體材質強度低，頂閥時閥體開裂。

　　4)閥板在閥體底部中心位置準確定位是直接關系到鉆孔效果好壞的主要因素，因此一定要仔細測量，精心確定。

　　在某廠第一常減壓裝置柴油閥、焦化循環水上水閥閥板脫落故障處理中，采用了這種方法解決問題，取得了良好的經濟效益。

四、結語

　　閥門閥板脫落的現場應急處理，徹底解決了長期困擾生產的帶壓管線閥門閥板脫落難題，對保證裝置的連續運行起到了十分積極的作用。
