分析了600MW 發電機組用高壓主汽閥的閥蓋泄漏原因，制訂了檢修工藝標準，解決了閥蓋密封泄漏問題。

1、概述

　　600MW 超臨界發電機組的高壓主汽閥位于汽輪機調節閥前的主蒸汽管道上，每個高壓主汽閥有一個進汽口和一個連接到調節閥腔室的出汽口。高壓主汽閥閥蓋采用4. 5in. ( 115mm) × 818mm 螺栓緊固，閥蓋與閥體采用金屬纏繞墊片密封。

2、存在問題

　　機組投產以后，出現了高壓主汽閥閥蓋泄漏問題。檢修中雖增加了螺栓預緊力，但隨著運行時間及機組啟停次數增加，仍出現閥蓋密封泄漏。泄漏后現場帶壓堵漏困難，隨著負荷變化泄漏量進一步增加，長期運行造成閥蓋密封面損壞嚴重，真空技術網(http://www.13house.cn/)認為會給機組運行帶來安全隱患。

3、原因分析

3.1、結構

　　閥蓋與閥體采用高溫雙頭螺栓連接( 圖1) ，密封墊片為金屬纏繞式。金屬纏繞墊片無約束時最高使用壓力為25MPa，適用溫度為650℃。機組主汽溫度為565℃，主汽壓力為24. 2MPa，均接近設計使用極限。使用前嚴格控制金屬纏繞墊片內外徑尺寸，特別是金屬墊片厚度應滿足4. 5± 0. 15mm，在螺栓緊固后保證金屬纏繞墊片有足夠的壓縮尺寸，以確保密封性能。

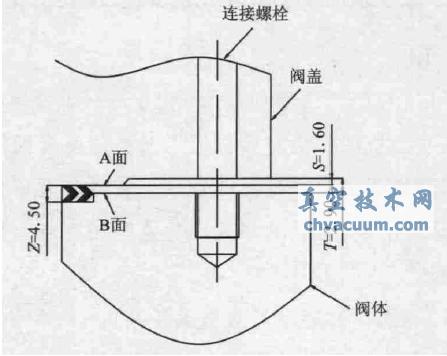

圖1 閥體與閥蓋連接

3.2、材料

　　檢修期間對閥蓋螺栓進行光譜檢查，材質為20Cr1Mo1VNbTiB，其螺栓的最高使用溫度為570℃。20Cr1Mo1VNbTiB 是一種具有較高的持久強度和持久塑性，抗松弛性能好，熱脆傾向小，缺口敏感性低的低合金高強鋼。但是，當工作斷面尺寸較大時，心部沖擊值往往有較大波動，經常出現晶粒粗大現象，以至于影響力學性能。主蒸汽設計溫度574℃，正常運行時主蒸汽溫度566℃，使用低合金螺栓裕度小，安全系數低，容易造成熱應力松弛，致使閥蓋法蘭處泄漏。

4、檢修

　　機組停運后， 將螺栓材質更換為1Cr11Co3W3NiMoVNbNB，螺母材質為45Cr1MoV。根據相關數據介紹，螺栓冷緊力矩1. 5kN·m，推薦

　　采用大錘冷緊。受人力因素及檢修空間位置影響，難以確定冷緊力矩是否達到設計標準。所以安裝前，將閥蓋與閥體在不加力狀態下合攏，測量閥蓋與閥體間隙。采用間隔12h 2 次冷緊，以墊片與閥體和閥蓋結合面貼合作為冷緊后質量驗收標準。若結合面存在間隙，根據表1 應修正閥蓋螺栓熱緊數據。

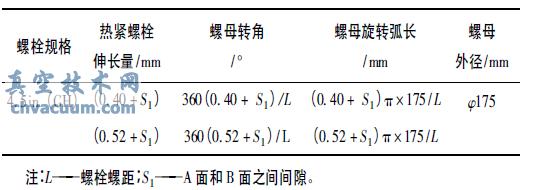

表1 閥蓋螺栓熱緊數據修正

　　為保證螺栓受力均勻，螺栓應按圖2 順序緊固。螺栓規格4. 5in. ( GH) ，伸長量0. 40 ～ 0. 52mm，螺母旋轉弧長69. 26 ～ 90. 4mm。增加螺栓熱緊弧長，使用螺栓伸長測量工具測量伸長量0. 40 ～0. 52mm。螺栓熱緊8h 后，測量閥蓋與閥體間隙，應比不加力間隙小0. 10 ～ 0. 20mm，對稱4 點間隙差小于0. 05mm。

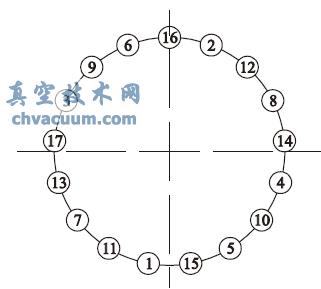

圖2 閥蓋法蘭螺栓擰緊順序

5、結語

　　經更換螺栓材質，嚴格控制檢修質量，執行新的檢修工藝標準，發電機組高壓主汽閥和高壓調節汽閥運行良好，為機組安全運行奠定良好基礎。
