福州儀器閥門廠根據生產發展的需要，計劃建立一條球閥球體加工生產線，鑒于本廠目前沒有完善的不銹鋼球體鑄、鍛設備（市區不允許有影響城市環境的生產設備），球體毛坯均依靠外協加工，不但費用高，質量不穩定，而且交貨期不能保證，影響了正常的生產。并且這兩種方法得到的毛坯存在加工余量大，材料利用率低，特別是鑄造球體存在毛細孔漏氣等缺點，導至產品成本高，質量難以穩定等，嚴重影響本廠的生產發展。因此，對球體加工技術的改造勢在必行。

1、球體旋壓的原理

1.1、閥門球體技術參數（見表一）

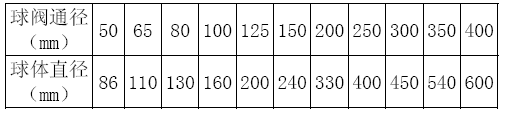

表一：球體技術參數

1.2、球體成形方法比較

（1）鑄造法

　　這是一種傳統的加工方法，它需要一套完善的熔煉、澆注等設備，還需要較大的廠房和較多的工人，投資大，工序多，生產工藝復雜，并污染環境，每道工序的工人技術水平直接影響產品的質量，球體毛細孔滲漏的問題尚無法徹底解決，而毛坯加工余量大，浪費大，往往在加工過程中發現因鑄造缺陷使其報廢，至使產品成本增高，質量無法保證，此法本廠不宜采用。

（2）鍛造法

　　這是目前國內許多閥門企業所采用的另一種方法，它有二種加工方式：其一是用圓鋼切斷加熱鍛打成球形實心毛坯，然后進行機械加工。其二是將下料成圓形的不銹鋼板在大型壓力機上模壓成形，得到空心半球形毛坯，然后再對焊成球體毛坯進行機械加工，此法材料利用率較高，但需一臺大功率的壓力機和加熱爐以及氬孤焊設備，預計投資需要300萬元才能形成生產力，此法也不適合本廠的情況。

（3）旋壓法

　　金屬旋壓法是一種先進的少、無切屑加工方法，屬于壓力加工的新分支，它綜合了鍛、擠、軋及滾壓等工藝特點，具有材料利用率高（可達80-90%），節省大量的加工時間（1-5 分鐘成形），經旋壓后材料強度可提高一倍。由于旋壓時，旋輪與工件小面積接觸，金屬材料得于二向或三向壓應力狀態，易于變形，在較小的動力下，就可獲得較高的單位接觸應力（可達25-35Mpa），因此，設備重量輕，所需總功率�。ú坏綁毫�機的1/5-1/4），現已被國外閥門行業公認為是一種節能的球體加工工藝方案，同時也適用于加工其它空心回轉體的零件。

　　旋壓技術在國外已得到廣泛的應用和高速的發展，工藝和設備均十分成熟和穩定，并實現機、電、液一體化的自動控制。目前，旋壓技術在我國也得以較大的發展，已進入推廣實用的階段。

2、旋壓球體毛坯的技術條件

　　根據本廠生產需要并結合旋壓變形特點， 擬定如下技術條件：

　�。�1）旋壓毛坯材料和型式：1Gr18Nr9Tr、2Gr13 的鋼管或鋼板；

　�。�2）旋壓球體毛坯形狀結構（見圖1）：

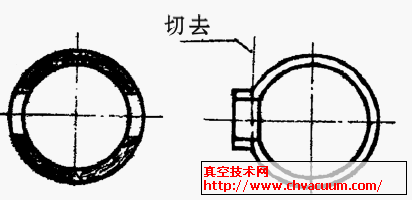

圖1 旋壓球體毛坯圖

3、旋壓成形方案

　　球體旋壓因所選用毛坯型式不同，效果也不相同，經分析可用二種方案：

3.1、鋼管縮頸旋壓法

　　此方案分為三步：第一步是將鋼管根據尺寸切斷后，夾在旋壓機床主軸夾盤中隨主軸一起旋轉，旋輪借助于液壓仿形裝置對管坯進行若干次旋壓，使其逐漸縮徑收口（見圖2），形成半圓球體；第二步將已形成的球體部份切下，并加工焊接坡口；第三步將二個半球體用氬孤焊對焊成所需的空心球體毛坯。

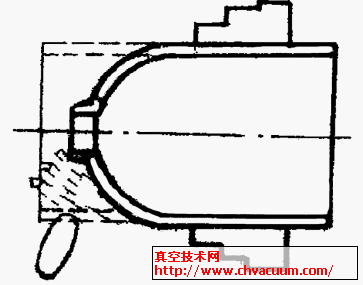

圖2 鋼管縮頸圖

　　鋼管縮頸旋壓法方法的優點：不需要模具，成形工藝較簡單；缺點是：需要用特定的鋼管，有焊縫、且鋼管成本較高。
