按照GB50183-2004《石油天然氣工程防火設計規范》要求，在液化石油氣進站和裝車管道安裝緊急切斷閥，若上述部位出現泄漏，驟現壓力下降，則切斷閥及時切斷管道內液化氣流動，防止泄漏量進一步擴大，減少損失，保證安全。

1、工作原理

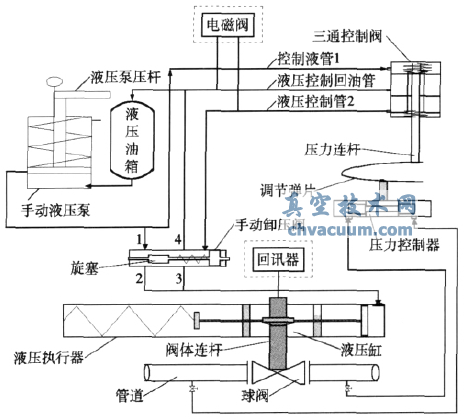

　　吐哈油田銷售事業部輕烴外運站使用加拿大產BETTIS(Actuators&controls)自力式緊急切斷閥，結構見圖1。若管道壓力>0。4MPa，球閥兩端引壓管線將壓力傳至壓力控制器，壓力連桿向上推動。手動液壓泵的部分液壓油由控制液管1進入三通控制閥，經液壓控制管2進入手動卸壓閥推動旋塞向右移動，此時1、2連通，3、4關閉，手動液壓泵液壓油由1、2進入液壓執行器液壓缸，推動活塞向左移動，帶動閥體連桿轉動，打開切斷閥;若管道壓力<0.4MPa，在三通控制閥內彈簧作用下，壓力連桿向下運動，液壓控制管2和液壓控制回油管連通，手動卸壓閥推動旋塞向左移動，1、2關閉，3、4連通，液壓執行器彈簧推動活塞向右移動，帶動閥體連桿轉動，關閉切斷閥。

2、存在的問題

　　(1)由于緊急切斷閥是通過液化氣在管道內壓力變化快速關閉閥門，因此要求管道壓力波動不能過大。壓力控制器關閉閥門設定的最低壓力為0.58MPa，但隨著季節改變和庫存上升，管道壓力在0.6～1.2MPa變化，根據液化石油氣性質，管線泄漏時，隨著管道壓力高低分布，管道壓力下降產生在不同時間，造成切斷閥不能及時關閉。

　　(2)切斷閥開關狀態未遠傳至中控室，無法監控，當切斷閥液壓部分出現故障時，閥門將會自動關閉，容易發生管線超壓事故。

3、改進實施

　　改進目的是當管道出現故障發生大量泄漏而壓力變化又不及時，采取人工遠程關閉切斷閥，保證安全。分析認為，要關閉緊急切斷閥，則需連通液壓控制管2和液壓控制回油管，使手動卸壓閥卸壓，為此在二者之間加裝電磁閥，在閥體連桿安裝美國產Automax(valeautomationsystems)閥門回訊器(圖1虛線框)。由于電磁閥安裝在緊急切斷閥液壓油路，液壓油路主要為手動卸壓閥提供動力，流量較小且壓力≤0.6MPa，同時為保留切斷閥原有功能，選擇內螺紋防爆型常閉電磁閥(DC24V，流量口徑12mm，壓力0.6MPa)。

　　實際使用時，上位機控制電磁閥打開，液壓油經回油管進入液壓油箱，切斷閥關閉，切斷管道液化氣。同時球閥轉動過程中帶動閥桿上端回訊器凸輪轉動，向上位機反饋信號，上位機顯示切斷閥開關狀態。
