閥門耐火試驗方法研究

2013-07-15 張玉樹江漢機械研究所

　　為了解決閥門耐火試驗中水相變帶來的安全和穩壓?jiǎn)栴}，進行了模擬試驗研究。研究結果表明，閥門耐火試驗中采用針閥調節卸壓通道的方式能保證腔體內的壓力穩定;試驗過程中水被大量氣化，產生的高溫高壓水蒸氣會沖擊水壓管線，縮短管線的使用壽命并降低設備的安全系數。根據研究結果提出了以下解決方法：采用針閥和壓力泵提供穩定的壓力;采用阻氣裝置使水蒸氣液化，緩沖水蒸氣對管線的沖擊，降低水壓管線的溫度。應用該方法建立了閥門耐火試驗系統。試驗表明，該方法切實可行，能夠達到標準要求;最高試驗溫度980℃，最高試驗壓力103.5MPa，且壓力穩定。

　　閥門的耐火性能就是閥門在高溫火焰中保持正常工作的能力，它是衡量閥門安全性能的重要指標。閥門的耐火試驗是確定其耐火性能的唯一方法。海洋平臺用閥門和氣田用閥門都要求進行耐火試驗。

　　APISpec6FA標準規定了閥門耐火試驗的具體要求：用水作試驗介質，將閥板關閉，對上游端內腔升壓至試驗壓力(0.2～103.5MPa)后，用761~980℃的火焰對閥體外表灼燒30min，再冷卻至100℃以下。此過程中密封部位的泄漏水量不能超標。整個試驗過程會有壓力變化，壓力恢復的時間累積不得超過2min。

　　閥門耐火試驗中，水總是發生液態到氣態和氣態到液態的2次相變，相變會帶來腔內壓力巨大變化。當溫度升到臨界點以上，水以一種臨界狀態存在，無法了解壓力變化情況。壓力的迅速增長會帶來非常大的安全隱患，若不能及時卸壓就會發生爆炸。由于標準要求試驗過程中壓力不變，而且壓力恢復的時間也有限制，所以壓力的迅速增長也會給系統穩壓帶來難度。閥門耐火試驗的難點在于水相變會給試驗帶來安全和穩壓?jiǎn)栴}。這也是閥門耐火試驗方法研究的重點。目前我國還沒有完全符合APISpec6FA標準要求的試驗方法。鑒于此，筆者針對水相變的問題進行試驗研究，并提出了解決方法。

1、試驗研究

　　筆者從接觸到的資料文獻中都無法得出火焰中密閉腔體內水的壓力變化規律。能否卸掉不斷增長的壓力?卸壓通道內是水還是水蒸氣?這些問題都涉及到安全和穩壓。首先需要進行模擬試驗，找到保證安全和穩壓的最佳方案，以便使閥門耐火試驗?zāi)軌蝽樌M(jìn)行。閥門模擬試驗的原理如圖1所示。

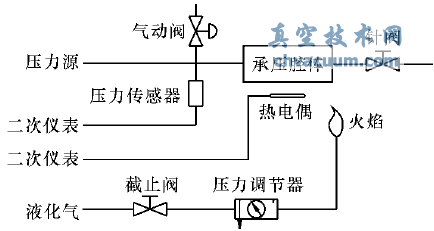

圖1 模擬試驗原理圖

　　試驗利用現有的230MPa高壓試驗裝置保持承壓腔體內的壓力。壓力傳感器和二次儀表感應并顯示壓力值，氣動閥作為緊急卸壓閥用，針閥作為可以調節不同通徑的卸壓閥，用來維持壓力穩定。燃?xì)庥靡夯瘹猓瑝毫φ{(diào)節器調節火焰大小，熱電偶和二次儀表感應并顯示溫度值，火焰維持在761～980℃。

　　試驗采取的安全措施：壓力源、二次儀表、液化氣的截止閥和壓力調節器都在控制室放置，試驗過程中人不能走進被試件區域;承壓腔體按承壓70MPa設計，由于考慮多次試壓，著火狀態下腔體內壓力控制在15MPa以下;緊急狀態下，打開氣動閥進行大通徑卸壓，若壓力升高過快時，應迅速斷氣卸壓。

　　試驗方法：試驗壓力1MPa時做1次試驗，燃燒時間30min，試驗中不卸壓，觀察壓力變化情況。然后在試驗壓力為1、5和10MPa時分別做3次試驗，燃燒時間30min，調節針閥，力求保持穩壓。每2次試驗之間，工件要充分冷卻。用水壓數據采集系統繪制壓力曲線圖。

　　模擬試驗結果如下：

　　(1)在1MPa試驗壓力不卸壓的情況下，壓力開始增長得比較緩慢，隨著水的不斷氣化，壓力增長也越來越快，水壓變化曲線如圖2所示。最終壓力增加了近13倍。

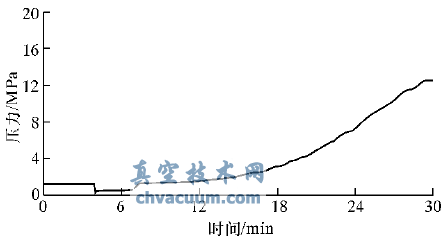

圖2 試驗壓力1MPa時水壓變化曲線

　　(2)試驗壓力1、5和10MPa的3次試驗中，通過打開針閥進行卸壓，均可以達到穩壓的目的。

　　10MPa時比1MPa時卸壓速度快，針閥的卸壓通徑就小。試驗壓力10MPa時的穩壓曲線如圖3所示。

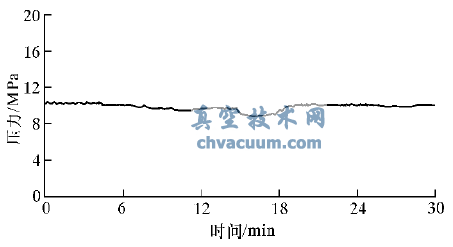

圖3 試驗壓力10MPa時穩壓曲線

　　(3)在著火20min左右，卸壓管線開始噴射出水氣混合物，水蒸氣越來越多。

　　(4)用紅外線溫度計測量卸壓管線和針閥，試驗中最高溫度為150℃。

　　通過模擬試驗結果可以得出以下結論：

　　(1)水的相變?cè)斐闪藟毫Φ难杆偕�，不及時卸壓就會爆炸。

　　(2)閥門耐火試驗中采用針閥調節卸壓通道的方式可以保證腔體內的壓力穩定，使壓力可以得到控制。

　　(3)試驗過程中水被大量氣化，產生的高溫高壓水蒸氣會沖擊管線，縮短管線的使用壽命。

　　(4)若卸壓管線呈持續高溫狀態，就會降低安全系數。

2、解決方法

　　如圖4所示，在著火過程中可以通過針閥4進行卸壓，通過調節針閥的開度來調節卸壓的速度。

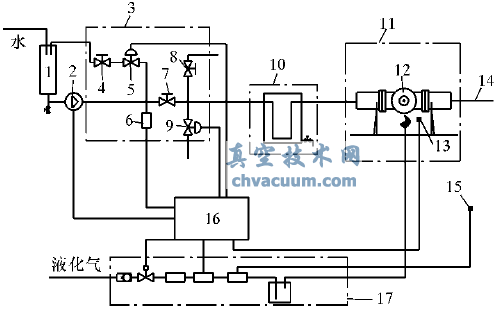

圖4 閥門耐火試驗系統方法原理圖

　　1)計量罐;2)壓力泵;3)控制箱;4、7、8)針閥;5、9)氣動閥;6)壓力傳感器;10)阻氣裝置;

　　11)燃燒室;12)被試閥門;13)熱電偶;14)冷凝管線;15)燃?xì)鈧鞲衅?16)控制柜;17)燃?xì)饪刂乒瘛?/p>

　　標準要求卸壓的水需要進行計量，在被試閥門中產生的水氣混合物通過阻氣裝置10、針閥7、氣動閥5和針閥4流回計量罐。

　　阻氣裝置就是一個大管徑的U形管道。當高溫高壓的水氣混合物通過U形管道的時候，通過大管徑和改變方向就可以降低沖擊速度，同時對U形管道進行冷卻，水蒸氣經過U形通道后就會變成水，溫度和速度都會降低，這樣就保證了上游管線的安全。

　　在被試閥門的兩端加裝與被試閥門通徑相同的連接管，由于連接管不在火焰中，所以連接管中的冷水先經過卸壓管道，這樣就延緩了水蒸氣通過卸壓管道的時間。

　　試驗中被試閥門在火焰的作用下，壓力上升，這時氣動閥5打開，通過針閥4卸壓。如果被試閥門泄漏很快，壓力會下降，壓力泵會啟動補充壓力。通過壓力泵和針閥4就實現了被試閥門的壓力穩定。

　　如果被試閥門有設計或制造缺陷，本體承受不了試驗壓力，那么在高溫高壓的試驗環境下就有可能發生爆炸。為了保證人員和設備的安全，燃燒室由防爆墻和輕質易碎的頂棚組成。防爆墻內有鋼筋網并由水泥澆筑，用來承受爆炸時的主要沖擊，輕質易碎的頂棚主要用來卸掉爆炸時產生的壓力，減輕對防爆墻的沖擊。
