因多晶硅工廠既有化工行業(yè)的特性，又有冶金行業(yè)的特性，所以在閥門選型中有一定的特殊性。既要有的地方需要高可靠性的閥門，有的地方需要耐磨的閥門，而且還用到交變工況(在-70 到300 兩個(gè)工況)的特殊閥。下邊主要從兩個(gè)方面介紹在多晶硅公司閥門選型應(yīng)注意的問題。

　　1、從化工行業(yè)特性如何提高可靠性來論述。大多數(shù)化工廠都具有有毒有害、易燃易爆的氣體和液體，而多晶硅廠的主要介質(zhì)為ST，且STC與氧氣反應(yīng)可生產(chǎn)氫氣，TCS與水劇烈反應(yīng)產(chǎn)生氯化氫。因此對(duì)可靠性要求就更高。能夠適應(yīng)STC和TCS的材質(zhì)和閥門形式都是當(dāng)今的研究課題。因此：

　　(1)介質(zhì)為氯硅烷、冷凝劑、廢氣、氫氣、氯化氫的調(diào)節(jié)閥80%以上采用波紋管調(diào)節(jié)閥。圖1為波紋管調(diào)節(jié)閥的內(nèi)部結(jié)，其獨(dú)特的波紋管內(nèi)部結(jié)構(gòu)杜絕了閥桿處外漏;

　　(2)而如口徑不較大或溫度大于500℃時(shí)不能采用金屬波紋管調(diào)節(jié)閥時(shí)，可采用氮封形式阻止空氣與閥內(nèi)部介質(zhì)的接觸;

　　(3)而介質(zhì)對(duì)人體危害不大，卻對(duì)大氣和水有很大危害的工況如冷劑氟利昂時(shí)，可采用環(huán)保級(jí)密封，來有效阻止介質(zhì)外漏;

　　(4)介質(zhì)為蒸汽時(shí)最好采用石墨填料或增強(qiáng)型PTFE填料，最好閥芯閥座采用司太萊堆焊。因蒸汽介質(zhì)的汽蝕現(xiàn)象嚴(yán)重，采用堆焊閥門有效調(diào)高閥門壽命;

　　(5)軟密封球閥因結(jié)構(gòu)簡(jiǎn)單且泄露等級(jí)高也被大量使用，在火災(zāi)危險(xiǎn)場(chǎng)所必須具有防火設(shè)計(jì)和閥桿防噴出設(shè)計(jì)，保證在火災(zāi)發(fā)生時(shí)安全可靠運(yùn)行;(6)在交變工況時(shí)，采用的閥門必須保證在低溫時(shí)不漏高溫不堵，而不是滿足一個(gè)溫度條件。在尾氣吸附工況(在-70℃到300℃兩個(gè)工況)采用的閥門材質(zhì)和結(jié)構(gòu)都與其它場(chǎng)合不同;

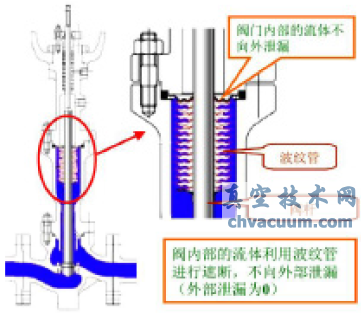

圖1 波紋管調(diào)節(jié)閥內(nèi)部結(jié)構(gòu)

　　2、從化工行業(yè)特性如何選用難磨閥門來論述。因?yàn)楣璺鄣挠捕葹?8HRC~62HRC，且硅粉顆粒由于硅粉顆粒小，比水泥顆粒小20倍~100倍，此特性決定了閥門選用的特殊性。表1為主要難磨閥門性能的比較。

表1 常用耐磨閥主要性能比較

　　(1)應(yīng)根據(jù)介質(zhì)、溫度、開關(guān)頻率、cv值、口徑來選擇合適結(jié)構(gòu)的耐磨閥;

　　(2)而耐磨球閥應(yīng)結(jié)構(gòu)簡(jiǎn)單，價(jià)格相對(duì)低廉，也廣泛應(yīng)用于低頻率或還有少量的硅粉顆粒的場(chǎng)所。選用耐磨球閥的注意事項(xiàng)有：

　　①?zèng)]有雙向切斷要求的前提下，盡量采用單閥座浮球切斷結(jié)構(gòu)，這樣閥門會(huì)較少出現(xiàn)抱死。閥座結(jié)構(gòu)必須是防顆粒結(jié)構(gòu);

　�、陂y門的閥座和閥球必須采用高硬度涂層，涂層材料應(yīng)該高于硅粉硬度，故以碳化鎢(WC)或碳化鉻為主(CrC)，兩者的硬度基本上相同，都高于硅粉硬度。不能采用比硅粉硬度小或者相當(dāng)?shù)乃固┤R或者鎳基合金涂層。如果還有問題，就要嘗試WC+HASC合金。由于碳化鎢不耐腐蝕，而碳化鉻耐腐蝕，優(yōu)先選擇碳化鉻;

　�、蹥鈩�(dòng)執(zhí)行機(jī)構(gòu)在滿足設(shè)計(jì)要求的前提下，盡可能使用雙作用執(zhí)行機(jī)構(gòu)帶手輪，因?yàn)槿f一硅粉進(jìn)入閥座腔或其他不適當(dāng)?shù)奈恢�，�?huì)導(dǎo)致閥桿扭矩的非線性快速增大，彈簧返回的推力有時(shí)無法推動(dòng)閥球完全回到正確的位置。

　　(3)選用圓盤閥和耐磨球閥時(shí)，應(yīng)帶返吹結(jié)構(gòu)，防止閥門抱死。
