旋塞閥的結構特點

2020-05-03 真空技術網整理 閥門手冊

  旋塞閥的結構簡單,主要由閥體、旋塞和填料壓蓋等部件組成。簡單的旋塞閥連填料壓蓋和填料也沒有,僅有閥體和旋塞。

一、閥體

  旋塞閥的閥體有直通式、三通式和四通式等形式。直通式旋塞閥用于截?cái)嘟橘|(zhì),閥體有成一直線的進、出口通道。三通和四通旋塞閥用于改變介質流動方向或進行介質分配。旋塞閥的閥體都是鑄造而成的。

  三通式旋塞閥的旋塞通道為L(zhǎng)形或T形,L形通道有三種分配形式(圖1)。T形通道有四種分配形式(圖2)。四通旋塞閥閥體上有四個通道,有三種分配形式(圖3)。

旋塞閥的結構特點

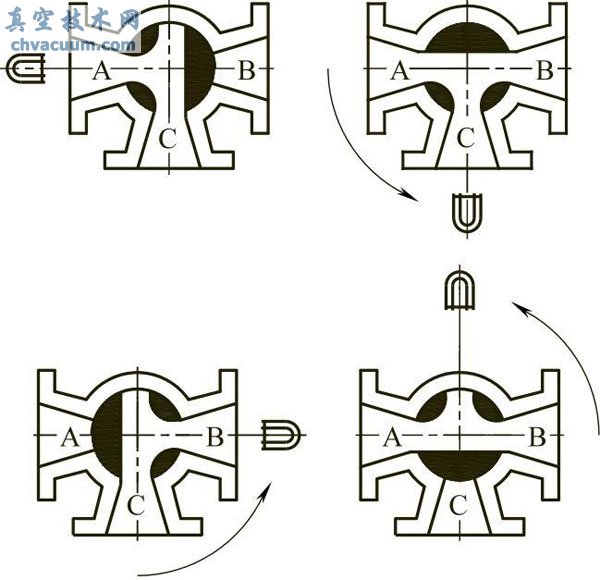

圖1 L 形通道

旋塞閥的結構特點

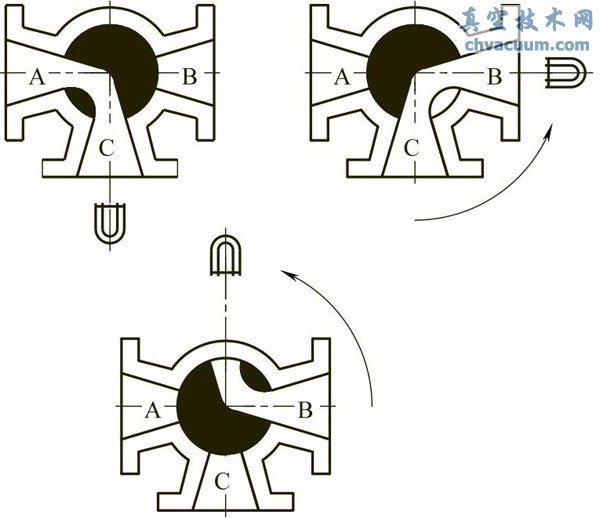

圖2 T形通道

旋塞閥的結構特點

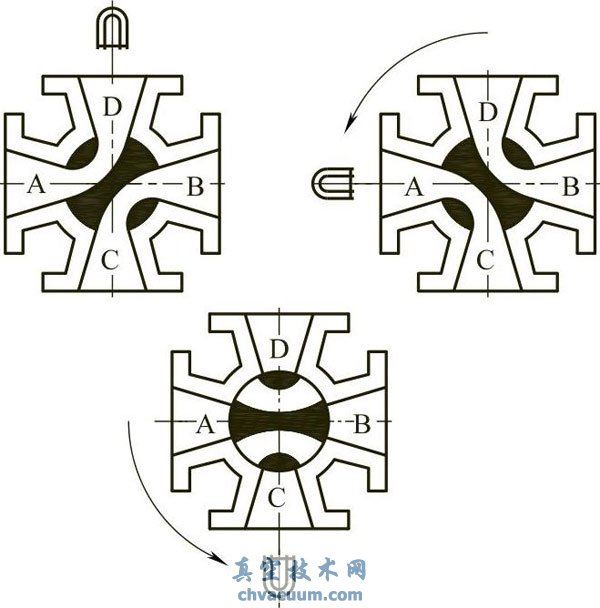

圖3 四通通道

二、旋塞

  旋塞是旋塞閥的啟閉件,呈圓柱形或圓錐形。圓柱形旋塞其通道截面呈矩形或圓形,圓錐形旋塞其通道截面呈矩形、梯形或圓形。這些形狀使得旋塞閥的結構變得緊湊和輕巧,但卻造成一定的壓降。

  如果將旋塞的通道的形狀適當變換,旋塞閥可以作為流量調節閥使用,能夠得到很好的調節精度。圖4(a)所示的旋塞的通道截面為矩形,可以實現線性調節特性,圖4(b)所示的旋塞的通道截面為三角形,可以實現等百分比調節特性。這兩種旋塞的調節特性見圖5。

調節型旋塞

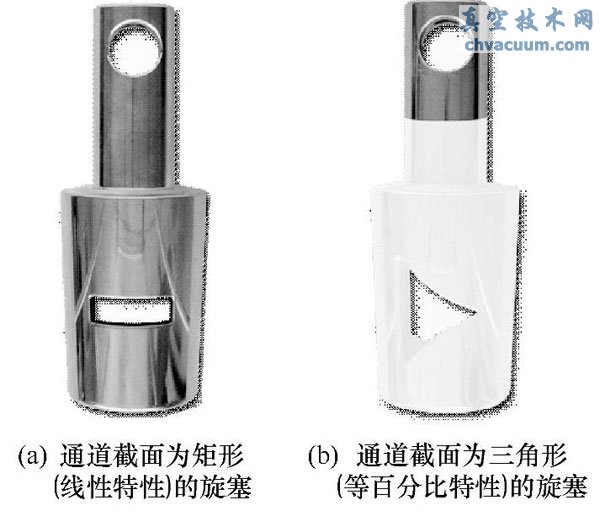

圖4 調節型旋塞

  旋塞閥的旋塞可以與閥桿是一體的,旋塞頂部加工出方頭,套上扳手即可進行啟閉。

  旋塞與閥體的密封面必須緊密接觸,才能達到密封的目的。因而對閥體與旋塞密封面的幾何尺寸加工精度要求很高,表面粗糙度等級要求也很高,這樣才能配合得很好。

  對于錐形旋塞閥而言,為保證密封,必須沿旋塞軸線方向施加作用力,使旋塞壓緊在閥體上,從而在閥體密封面間形成一定的密封比壓,實現密封。

調節型旋塞閥調節特性曲線

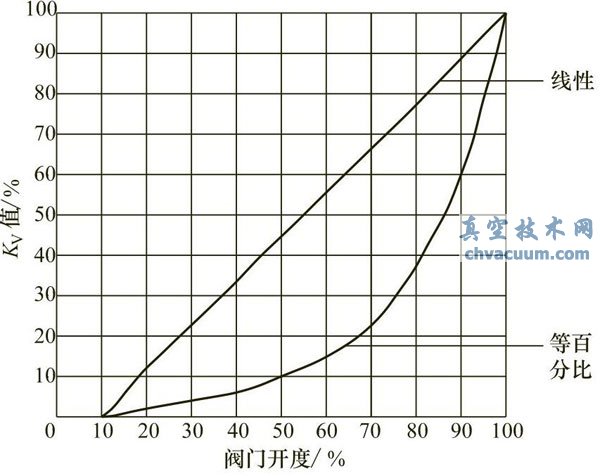

圖5 調節型旋塞閥調節特性曲線
