截止止回閥常關狀態圖形符號的探討

2013-05-24 江立軍海軍裝備部駐大連地區軍事代表室

　　論述了截止止回閥在工程圖中的標注方式，介紹了截止止回閥常閉狀態的標注用圖形符號，推薦了1 種適用于特殊狀態的圖形符號。

1、概述

　　簡潔明了的工程圖形符號是工程制圖的基礎，對工程圖形的簡便快捷繪制及迅速閱讀有著重要的意義。對于工程圖形符號，相關標準給出了詳細的規定，如GB 4791 - 2005 等。在實際的工程應用中，如系統管路原理圖和系統管路安裝圖上，閥門的圖形不僅表示了閥門的類型和名稱，還能表示正常運行時閥門的開關狀態。真空技術網(http://www.13house.cn/)認為在正常情況下，準確表示的閥門名稱和開關狀態便于管理者對系統設置和系統功能的熟悉。在故障分析及處理時，準確表示的閥門名稱和開關狀態便于快速選擇適當?shù)耐芳按_定受影響范圍。本文主要探討了截止止回閥在常關狀態的圖形符號( 以直通截止止回閥為例) 。

2、圖形符號分析

　　在GB 4791 - 2005 中，截止閥的圖形符號如圖1 所示，截止止回閥的圖形符號如圖2 所示，截止止回閥的一般表示方法如圖3 所示( 標準規定箭頭不必在設計圖紙上給出) 。但是標準中并沒有明確規定如何表示截止止回閥的開關狀態。一般的系統圖樣對截止閥的工作狀態表示方法為兩端三角白色是常開，兩端三角黑色是常關( 圖4) 。其他電動閘閥、電磁閥、球閥等都與之相同。

截止閥圖形符號

圖1 截止閥圖形符號

截止止回閥圖形符號

圖2 截止止回閥圖形符號

截止止回閥圖形符號的一般表示方法

圖3 截止止回閥圖形符號的一般表示方法

截止止回閥圖形符號的一般表示方法

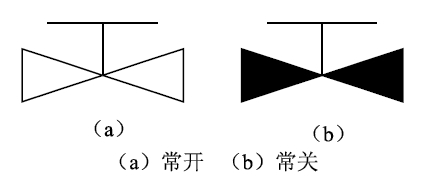

圖4 截止閥常開、常關狀態圖形符號

　　在設置截止止回閥的部位，因?yàn)榭紤]了其止回功能，大多數的情況下閥門處于常開狀態，其圖形符號采用圖3 就能體現其截止、止回和常開的三重特性。但是，在特殊位置設置的截止止回閥要求正常運行狀態為常關，以保證在投入使用時( 調整為開啟) 介質不會回流。對于這些常關截止止回閥的表示，在現有系統圖中，表示的方法不統一，有的表示如圖3，還有的表示如圖5。

常關截止止回閥的一種表示符號

圖5 常關截止止回閥的一種表示符號

　　對比圖3、圖4 和圖5，常關截止止回閥表示為圖3，則常關的特點未體現，表示為圖5，則與常關截止閥未能區分。在分析系統時，如果對系統了解的少，很容易將常關截止止回閥誤解為常關截止閥，或者將常關截止止回閥理解為常開閥，這種誤解是檢修、調試、運行等處理的隱患，有可能導致失誤以至于事故發生，有必要對常關截止止回閥的圖形符號加以明確。

3、圖形符號推薦

　　如果以圖3 為常開截止止回閥的圖形符號，只需規定常關截止止回閥的圖形符號即可。不改變一端黑色一端白色表示截止止回閥的原則，同時結合黑色為關白色為開的習慣使用方法，考慮以一端為全黑色，另一端局部為黑色的圖形符號表示常關截止止回閥。全黑色表示截止端，局部白色表示截止止回閥，局部黑色表示常關狀態。對于黑白比例，進行了初步的繪圖對比。按黑白長度比為1:1(圖6) 、2:1(圖7) 和3:1(圖8) 等3 種圖形進行比較。從直觀、醒目的角度，推薦采用圖7(b) ，即白端靠中間，白: 黑的長度比為2:1 的圖形符號。

截止止回閥常關狀態圖形符號的探討

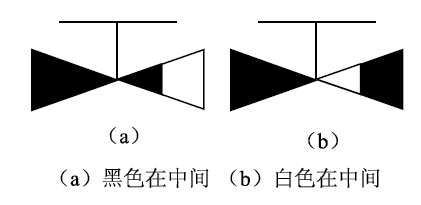

圖6 黑白長度比為1:1

截止止回閥常關狀態圖形符號的探討

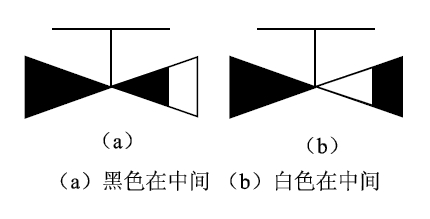

圖7 黑白長度比為2:1

截止止回閥常關狀態圖形符號的探討

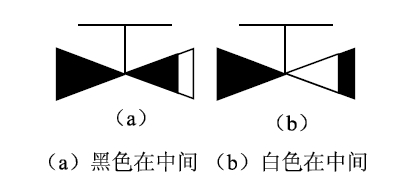

圖8 黑白長度比為3:1

4、結語

　　以圖7( b) 作為常關截止止回閥的圖形符號，以圖3 作為常開截止止回閥的圖形符號，能夠在系統圖上區分出常關截止止回閥和常開截止止回閥兩種狀態，有助于設計、建造、運行和檢修人員對系統的掌握和理解，便于特殊狀態下的系統流程分析和影響范圍的判斷。
