先導式調節閥以其體積小、結構緊湊、密封效果好、切斷能力高(可達到公稱壓力) 、適用范圍廣和使用壽命長等特點, 在自動控制系統中得到越來越廣泛的應用。該閥可作放空切斷閥使用, 尤其高溫、高壓和大口徑要求切斷的場合。

先導式調節閥的工作原理

        先導式調節閥(圖1) 具有自上而下流動的結

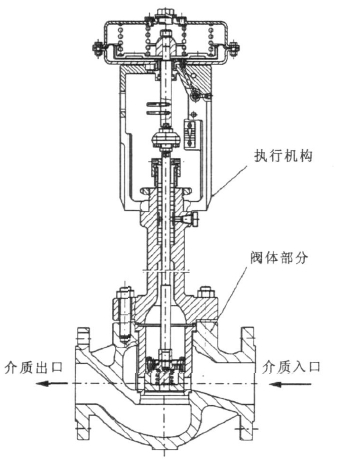

圖1 　先導式調節閥

1、閥桿　2、銷　3、套筒　4、連接螺釘　5、壓板 6、先導閥瓣　7、導向環　8、主閥瓣　9、彈簧

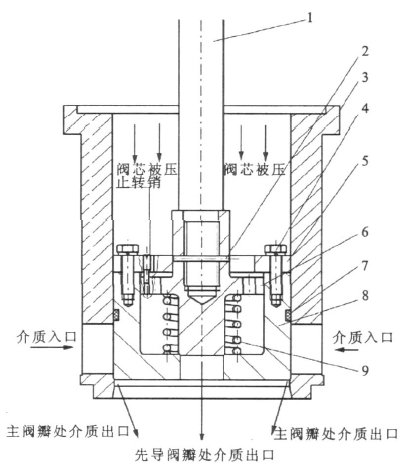

圖2 　閥瓣組件

構及單獨的壓力平衡先導閥瓣, 隨著閥門的關閉,壓力通過主閥瓣與套筒的間隙使閥瓣關閉時產生背壓, 有利閥座的密封, 當先導閥瓣和主閥瓣滿足必須比壓時, 介質壓力越高, 閥門密封越嚴密。當要打開閥門時, 讓執行機構提升閥桿, 首先打開先導閥瓣, 由于先導閥閥瓣對主閥瓣與套筒的間隙具有更大的流通能力, 使主閥瓣建立平衡, 從而以較小的力打開主閥瓣。
