一、截止式蝶閥背景技術

        目前，在流體輸送領域里廣泛使用的截止式蝶閥中，其對流體調控與切斷密封所采用的技術結構，仍以蝶板與閥桿軸固定聯接、蝶板密封面隨閥桿軸轉動而滑擦、切擠進入閥座密封圈的這一傳統結構為主。在此類傳統結構基礎上發展出來的各種蝶閥，包括單偏心、雙偏心和三偏心結構的蝶閥，對流體的切斷密封也均需通過蝶板密封面隨軸轉動滑擦、切擠進入閥座密封圈的方式實現。因而，存在著由蝶板密封面的滑擦、切擠而產生且難以解決的密封面相互摩擦、磨損現象導致密封失效而泄漏，發生使蝶閥有效使用壽命難以持久的問題。

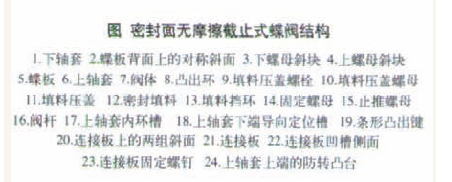

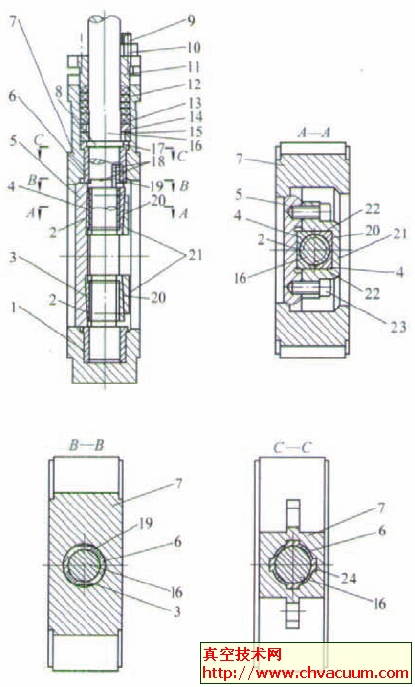

二、密封面無摩擦截止式蝶閥的結構特征

        介紹一種密封面無摩擦截止式蝶閥，目的是針對現有截止式蝶閥技術上所存在的上述問題，提供了一種僅通過轉動閥桿，就能使蝶板既能沿閥座密封截面軸線做直線平移運動，又能做調節蝶板開度大小的轉動，并能保持蝶板直線平移的空間運動軌跡長期穩定，進而保證蝶板密封面與閥座密封面能長期不磨損、零泄漏的密封面無摩擦截止式蝶閥。
