水力控制閥是人們?nèi)粘Ｉ�活中極為常見的閥門之一,與人們的生活息息相關。水力閥廣泛地應用于樓宇管道、工業供水、消防設施、暖通空調和灌溉系統等各個方面,一般作為減壓,持壓,泄壓,調節流量,控制水位和預防水錘等之用。

         水力控制閥是一種靠液壓動力和隔膜驅動的控制閥,主閥一般由基本閥體和驅動裝置組成。水力閥的主閥有單腔式和雙腔式兩種。

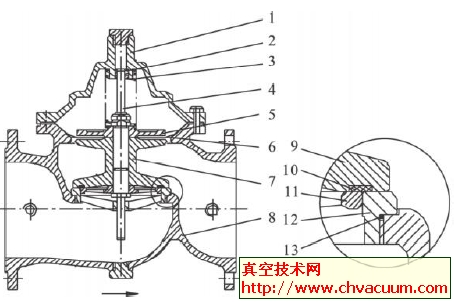

        單腔式主閥(圖1)由隔膜將驅動裝置分為上、下兩個控制腔,上控制腔通過配管與上游連接,下控制腔即下游。閥門主要靠上、下腔的壓差操作隔膜的運動(圖2) 。

1 閥蓋　2 閥蓋導套　3 彈簧　4 導桿　5 膜片上壓板 6 隔膜片　7 支架(閥瓣) 　8 閥體　9 支架(閥瓣) 10 密封圈　11 導向壓板　12 閥座　13 O形圈

圖1　單腔式主閥

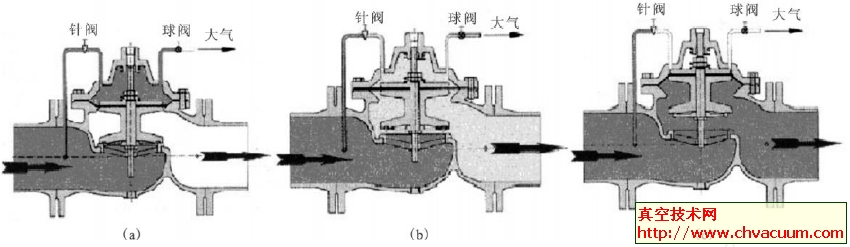

( a)當進口端壓力進入上腔,同時球閥關閉時,主閥處于全關位置　

( b)當調節球閥之開度,使流經針閥和流經球閥的水流達到平衡,主閥處于浮動狀態

( c)當球閥全開,上腔的壓力釋放到大氣中,主閥處于全開位置

圖2　單腔式主閥工作原理

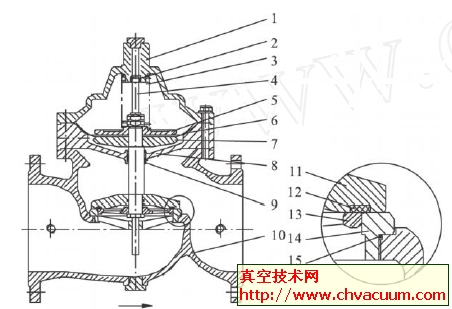

　　 雙腔式主閥(圖3)是在密封閥瓣與隔膜之間添加一塊隔離盤,這樣就有上、中、下三個控制腔,上控制腔通過配管與上游連接,中控制腔可以任意連接動力源,下控制腔仍連接下游。閥門主要靠上、中腔的壓差操作隔膜的運動。

1 閥蓋　2 閥蓋導套　3 彈簧　4 導桿　5 膜片上壓板　6 隔膜片 7 膜片下壓板　8 中間體　9 中間體導套　10 閥體　11 閥瓣 12 密封圈　13 導向壓板　14 閥座　15 O形圈

圖3　雙腔式主閥

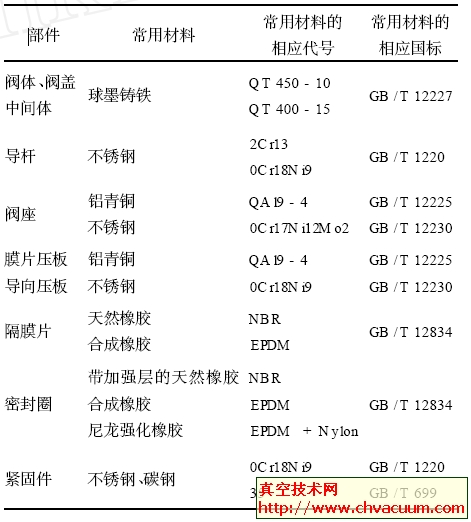

　　水力閥常見的連接形式是法蘭型和螺紋型,也有少量是榫槽型和對夾型。水力閥主要部件用材料見表1。
