一、鉆具止回閥的概述和用途

　　鉆具止回閥是鉆井過程中的一種重要內防噴工具。按結構形式分，鉆具止回閥有蝶形、球形、箭形、投入式等。使用中安裝在鉆具的預定部位，只允許鉆柱內的流體自上而下流動，而不允許其向上流動，從而達到防止鉆具內噴的目的。它們的使用方法也不相同，有的被連接在鉆柱中，有的在需要時才連接在鉆柱上，有的在需要時才投入鉆具水眼內，起封堵鉆柱內壓力的作用。根據現場使用經驗，在正常鉆井過程中通常并不裝設鉆具止回閥(特殊要求除外)。

　　因?yàn)榘雁@具止回閥(投入式除外)長期連接在鉆柱上進行鉆井作業，其零部件(尤其是密封件)會因鉆井液的沖刷、腐蝕而損壞，當發生溢流、井噴時就不能起到應有的作用。一般情況是將鉆具止回閥放在鉆臺上備用，需要時再連接到鉆柱上。但是，在含硫化氫井鉆井過程中，應在鉆具中加裝回壓閥等內防噴工具。

　　鉆井現場大量使用箭形止回閥，內部結構受鉆井液沖蝕作用小、表面硬度較高，密封墊采用耐沖蝕、抗腐蝕的尼龍材料，其整體性能好。

　　投入式止回閥由止回閥組件和一個聯頂接頭組成。聯頂接頭預先裝在靠近鉆鋌的鉆柱上，當發生溢流或井噴和進行不壓井起下鉆作業時，投入鉆具水眼的止回閥組件，將自動鎖緊在聯頂接頭處，起到止回閥的作用。止回閥組件除有橡膠密封圈以增強其密封能力外，還有強有力的鎖緊細齒，使其可靠牢固地鎖在聯頂接頭處。鉆具止回閥的結構類型及代號見表1。

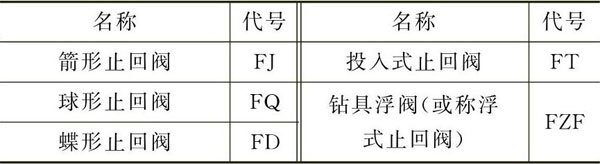

表1 止回閥的結構類型及代號

二、鉆具止回閥的產品介紹

　　1、箭形止回閥與鉆桿接頭連接。按結構分為組合式和整體式兩種，分別如圖1和圖2所示。

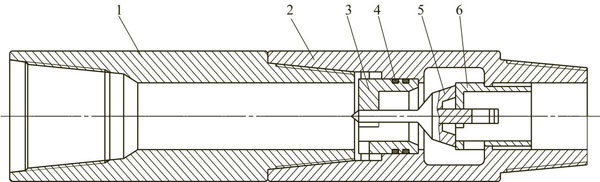

圖1 組合式箭形止回閥

1—上接頭；2—閥體；3—密封盒；4—密封圈；5—密封箭；6—下座

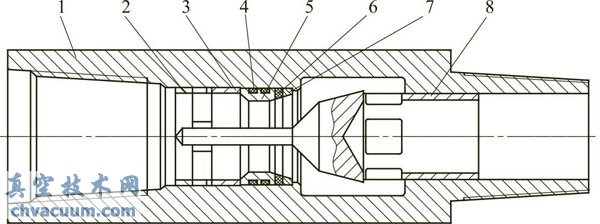

圖2 整體式箭形止回閥

1—閥體；2—鎖緊壓帽；3—壓帽；4—O形密封圈；5—密封套；6—上密封圈；7—下密封圈；8—閥芯

　　2、手動打開式止回閥與鉆桿接頭連接。其結構組成與箭形止回閥基本相同，如圖3所示，是在箭形止回閥的母接頭螺紋處，增加一套由聯頂接頭組成的閥瓣頂開裝置。在連接手動打開式止回閥時，它處于打開泄壓狀態，便于與鉆桿螺桿連接。當連接完畢后，卸止推絲杠解鎖，打開的閥瓣便自動關閉，起到止回閥的作用。

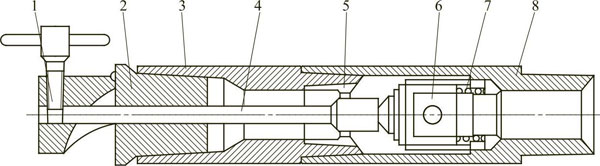

圖3 手動打開式止回閥

1—止推絲杠；2—聯頂接頭；3—上閥體；4—頂桿；5—閥座；6—閥；7—彈簧；8—下閥體

　　3、球形止回閥與鉆桿接頭相連。球形止回閥的閥體為上、下接頭組合式或整體式，如圖4所示。

圖4 球形止回閥

1—上接頭；2—下接頭；3—密封球；4—球座；5—彈簧；6—彈簧座；7—調整墊片

　　4、蝶式止回閥如圖5所示，與鉆桿接頭連接。

圖5 蝶式止回閥

1—閥體；2—調整壓帽；3—彈簧；4—扶正套；5—閥瓣

　　5、投入式止回閥如圖6所示，與鉆桿接頭相連。鉆進中，投入式止回閥的聯頂接頭預先連接在鉆柱上需要的部位，此時閥中并無止回閥組件，鉆井液循環暢通無阻。當鉆進以及起下鉆作業中發生溢流時，投入式止回閥并不妨礙關井立管壓力真實數據的獲取。只是需要封閉鉆具中孔時才將止回閥組件投入鉆柱中，使止回閥組件坐落在聯頂接頭上，防止鉆柱內流體上行。

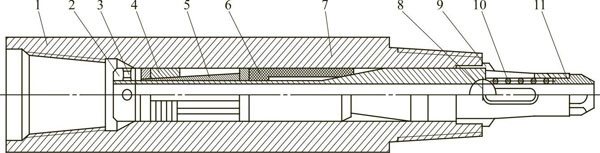

圖6 投入式止回閥

1—聯頂接頭；2—爪盤螺母；3—緊定螺釘；4—卡瓦；5—卡瓦體；6—筒形密封圈；7—閥體；8—鋼球；9—止動環；10—彈簧；11—尖形接頭

　　投入式止回閥在使用上優于其他止回閥，但其結構復雜，操作也較為煩瑣。

　　將投入式止回閥的組件投入鉆柱中孔后，應接方鉆桿開泵循環鉆井液推動止回閥組件輸送到聯頂接頭的固定座上。當止回閥組件“到位”時泵壓會突然升高，此時即能起到防止內噴的作用，只允許鉆柱內的流體向下流動而不允許向上流動。

　　鉆柱從井中起出后，從陽螺紋接頭上卸下止動環，即可將止回閥組件抽出。
