截止止回閥是一種即能切斷流體又能起止回作用的閥門，閥桿和閥瓣的連接設計成可以脫開的結構。

　　圖1所示的截止止回閥起止回作用時，實質上是一種升降式止回閥，其工作原理和升降式止回閥一樣。關閉閥門時，閥桿向下移動可推動閥瓣，使閥門起截止閥的關閉作用。當開啟閥門時，閥桿與閥瓣脫開，閥瓣可以沿閥桿上下移動，此時即等同于升降式止回閥，當流體倒流時，閥瓣可在自重和逆流壓力作用下自行關閉，防止介質倒流。

圖1 升降式的截止止回閥

　　而圖2所示的截止止回閥起止回作用時，實質上是一種旋啟式止回閥，其工作原理和旋啟式止回閥一樣。關閉閥門時，閥桿向下移動可推動閥瓣，使閥門起截止閥的關閉作用。當開啟閥門時，閥桿與閥瓣脫開，閥瓣可以沿搖桿軸擺動，此時即等同于旋啟式止回閥，當流體倒流時，閥瓣可在自重和逆流壓力作用下自行關閉，防止介質倒流。

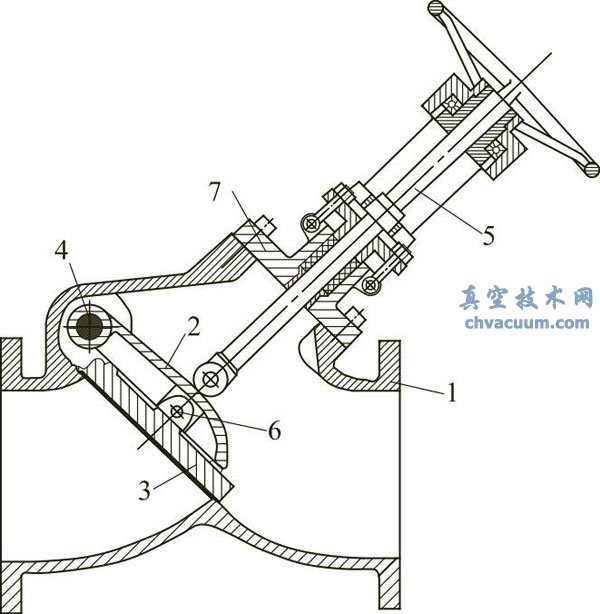

圖2 旋啟式的截止止回閥

1—閥體；2—搖桿；3—閥瓣；4—搖桿軸；5—閥桿； 6—銷軸；7—閥蓋

　　截止止回閥將截止閥與止回閥的功能合并在一個閥上，因此不需要在止回閥后加一個切斷閥，特別適用于安裝位置受限制的場合。

　　對于鍋爐廠的安全運行來說，截止止回閥和其他附加在鍋爐上的安全閥或其他安全設施一樣是必不可少的。這種閥門在鍋爐蒸汽管線中能夠執行重要的功能：

　　1、能夠作為一個自動止回閥，防止蒸汽從主蒸汽加熱器倒流到鍋爐里。

　　2、有助于切斷鍋爐，當�；鸷�，閥瓣自動關閉，防止熱水器壓力進入鍋爐。

　　3、在關閉后，有助于將鍋爐蒸汽帶進應用管路系統中。這種操作在手工進行時，要求特別小心謹慎，但是采用截止止回閥則可以自動進行，而不會產生壓力波動或水位擾動。

　　4、通過防止蒸汽從熱水器倒流的“安全第一”的閥門，或用于在檢查或維修時關閉管路，維護人員應該偶爾開啟閥門。

　　如果連接主蒸汽熱水器的鍋爐不0止一個，則在每個鍋爐與熱水器之間的管路上都應該安裝一個截止止回閥。

　　這種閥門安裝時，應該使得鍋爐內的壓力位于閥瓣下方。直立閥可以用在水平管路或流向向上的垂直管路上。角形閥可以用在向上水平或水平向下的流體管路上。

　　圓柱形閥瓣是唯一一個活動部件。這是一種能夠在最小流速下產生最大提升力的基本結構。沒有側翼導軌，因此不會產生“旋轉”合力從而加快磨損。

　　長節流套位于閥瓣上，當流體接近閥座密封位置時可以阻止減速流體，從而防止閥瓣顫動，減輕閥座密封面的拉絲現象。

　　可拆襯套在整個行程中引導閥瓣。這個部件完全獨立于閥體，因此不會受到膨脹應力的影響而產生變形。

　　活塞環加強的減震器的性能，避免閥瓣迅速運動，如果脈沖現象特別強烈，則可能需要安裝兩個活塞環。

　　易于再研磨的攻螺紋輪轂位于閥瓣頂部，允許插入管嘴或帶孔螺栓，促進閥瓣迅速拆卸下來進行研磨。

　　超大端口面積位于閥腔內，使得通過閥門的壓降最小，確保閥瓣的無限制移動。
