定壓止回閥是一種利用彈簧調節的旋啟式止回閥，可用于各類機泵集中控制的管路上，防止介質倒流，該閥結構簡單，試用可靠，已廣泛使用于石油、化工、電力、水利、輕工業等部門。

　　定壓止回閥由旋啟式止回閥與彈簧組成，依靠閥瓣自身的重量、彈簧的作用力及介質壓差關閉閥門，防止介質倒流。如圖1所示。

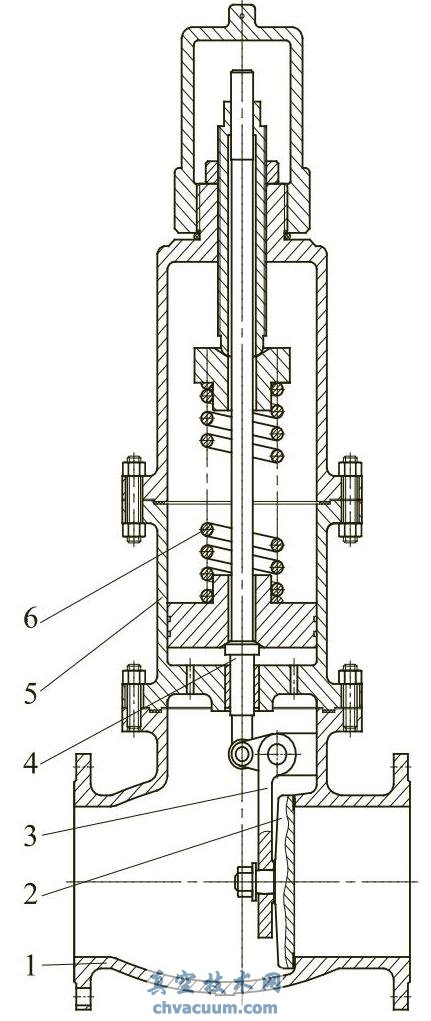

圖1 定壓止回閥

1—閥體；2—閥瓣；3—搖桿；4—連桿；5—閥蓋；6—彈簧

　　當調松調壓螺栓，使彈簧處于自由狀態時，閥體內的介質通過閥瓣，閥瓣可繞銷軸做旋啟運動，介質通過液壓缸下蓋孔進入活塞下部，將閥桿頂起；當彈簧處于壓縮狀態時，通過活塞將閥桿向下方與搖桿接觸，限制閥瓣的運動。
