消聲止回閥的結構特點

2020-04-25 真空技術網整理 閥門手冊

　　圖所示的對夾消聲止回閥實質為一種立式升降止回閥，本閥門除具有結構長度短、結構合理、重量輕、密封性能好和流阻小等優點外，還可有效地消除噪聲、防止水擊發生，并且安裝方向不受限制。

消聲止回閥

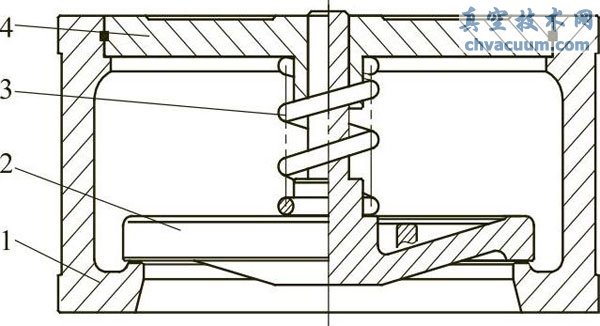

圖 消聲止回閥

1—閥體；2—閥瓣；3—彈簧；4—導向座
