活塞式止回閥，如圖所示，實質上是一種升降式止回閥。這種類型的止回閥帶一個由活塞和汽缸組成的緩沖器，在操作的時候有緩沖作用。由于和升降式止回閥設計相似，介質通過活塞式止回閥的流量特性與通過升降式止回閥本質上是相同的。安裝方法與升降式止回閥相同，介質必須從閥座下方流入�；钊�式止回閥的閥座和閥瓣結構與升降式止回閥相同�；钊�式止回閥一般與截止閥和角閥一起應用于介質方向變動頻繁的管道系統。這種類型的閥門用于供水、蒸汽和空氣系統。

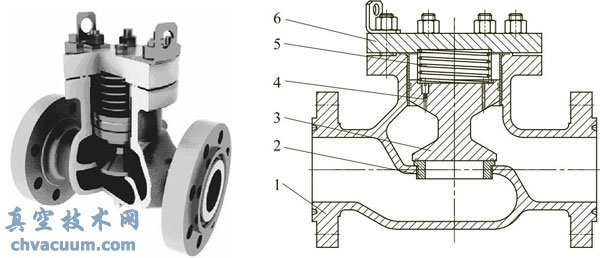

圖 活塞式止回閥

1—閥體；2—閥座；3—閥瓣；4—止回閥；5—彈簧；6—閥蓋

　　當介質系統經常出現壓力驟增和波動時，活塞式止回閥能有效地保護系統。

　　活塞式止回閥推薦用在流量波動的管道中，如往復式的壓縮機和泵的出口管道，不適合用在流體含沙或有雜質的管道上。

　　由于活塞式止回閥獨特的緩沖設計，可以使該閥連續幾年不間斷地應用于水泵和往復式壓縮機，以及其他導致常規止回閥過度磨損的領域。另外，活塞式止回閥的上裝式設計，使所有內部部件易于在線檢修和更換，盡量縮短停工期。

一、便捷可靠地防止回流

　　在無壓差狀態下，活塞式止回閥借助閥腔和彈簧作用返回關閉位置。閥門入口端的壓力把閥瓣從關閉位置提升，允許介質通過。當介質發生變化時，活塞式止回閥的閥瓣在中腔中浮動。如果介質中斷，閥瓣和閥座將會形成氣密封，防止回流。

　　當壓力突然發生變化或介質情況反常時，活塞式止回閥的機械裝置和活塞中的相鄰小孔能減輕活塞振蕩，消除猛烈沖擊或顫動。

　　活塞式止回閥裝配有一塊孔板來控制活塞的活動。用于液體的孔板要比用于氣體的孔板大得多。為氣體管道設計的活塞式止回閥，不能用于液體作業，除非更換活塞中的孔板。

　　由于小孔尺寸影響活塞位移程度，因此在訂購活塞式止回閥時，用戶應當向閥門制造商闡明工況條件，以滿足某一特定范圍的介質要求。

二、活塞式止回閥的特點

　　1、軟密封；

　　2、硬密封；

　　3、可更換閥座；

　　4、多種閥體和內件材質；

　　5、由于活塞和閥座的設計，作用在活塞上的回壓越大，密封性能越好；

　　6、活塞式止回閥通常適用于水平安裝，當需要垂直安裝時，應該咨詢閥門制造商。
