閥門型號意義示例
GDQ-J320 高真空氣動擋板閥，直角式，公稱通徑為320mm
DDC-JQ50 低真空磁動擋板閥，直角式、帶充氣，公稱通徑為50mm
GI-50 高真空手動蝶型閥，公稱通徑為50mm
DW-2A 低真空微調閥，公稱通徑為2mm，第一次改型設計
CD-J25 超高真空手動擋板閥，直角式，公稱通徑為25mm
CCQ-100 超高真空氣動插板閥，公稱通徑為100mm
CDY-320 超高真空液動擋板閥，公稱通么徑為320mm
真空閥門型號編制方法
真空閥門型號編制規則

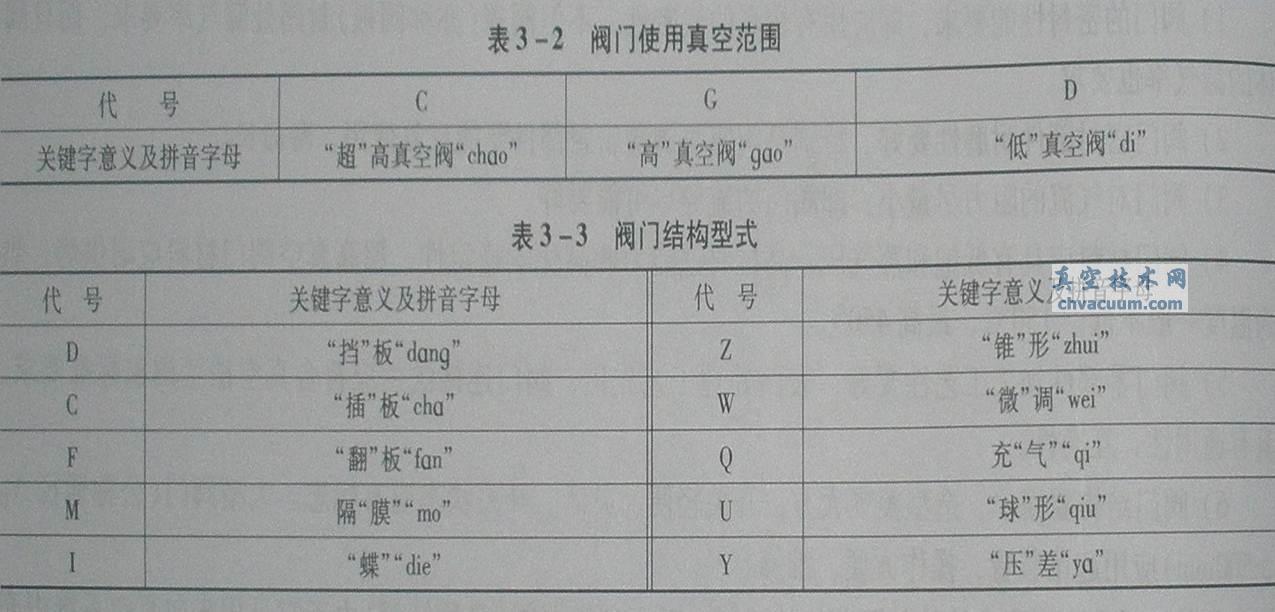

真空閥門的結構型式與使用真空范圍

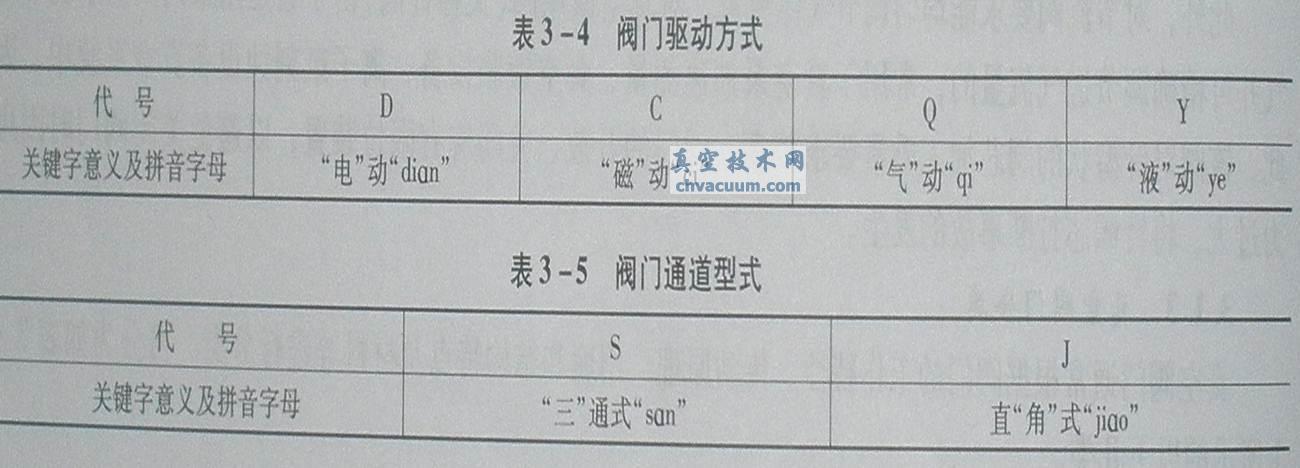

真空閥門的驅動方式與通道型式
