1、概述

　　疏水閥在蒸汽加熱系統中起到阻汽排水作用,可使蒸汽加熱設備達到最高工作效率。熱動力圓盤式疏水閥結構簡單, 體積小, 質量輕, 不限制安裝位置, 制造成本低, 價格便宜, 國內應用比較普遍, 但其節能效果差。熱靜力型雙金屬片疏水閥相比熱動力型圓盤式疏水閥體積大, 質量重, 制造成本高, 但節能效果顯著。

2、工作原理

　　熱動力型圓盤式疏水閥內有一個活動閥片, 既是敏感件又是動作執行件, 根據蒸汽和凝結水通過時流速和體積變化不同的熱力學原理, 使閥片上下產生不同壓差, 驅動閥片開關閥門。由于閥片動作頻繁, 是產生噪聲的主要原因之一。因閥片工作動力來源于蒸汽, 所以蒸汽浪費比較大, 屬高耗能產品。

　　熱靜力型懸臂梁雙金屬片疏水閥(圖1)是利用蒸汽和凝結水的溫差引起雙金屬片的變形帶動閥芯啟閉閥門, 可以最大限度地利用凝結水中的顯熱, 此結構可調整到閥前始終存有高溫凝結水, 無蒸汽泄漏, 是蒸汽管道、伴熱管線等加熱設備理想的疏水閥。

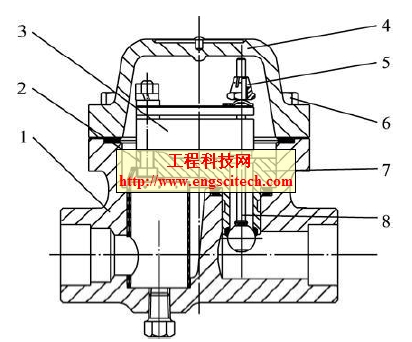

1.閥體 2、6.螺栓  3.雙金屬片組件 4. 閥蓋 5.調節螺母 7.閥芯架 8.閥桿組件

圖1  VELAN公司懸臂梁型雙金屬疏水閥

4、結語

　　改進的熱靜力型雙金屬片式疏水閥體積小, 質量輕, 制造成本低, 安裝方便, 是節能減排的優良裝置。

參考文獻

　　[1] 機械工程手冊編輯委員會. 機械工程手冊第14 卷[M]  北京: 機械工業出版社, 1982.

　　[2] 陸培文. 閥門設計入門與精通[M]. 北京: 機械工業出版社, 2009.

　　[3]GB / T 4461 - 2007, 熱雙金屬帶材[S].

　　[4]GB /T 12251- 2005, 蒸汽疏水閥試驗方法[S].

　　[5]GB 5987- 1986, 熱雙金屬溫曲率試驗方法[S].

　　[6]GB /T 8364- 2008, 熱雙金屬熱彎曲試驗方法[S].
