先導式安全閥的結構特點

2009-02-21 林瑞義上海富地閥門有限公司

先導式安全閥廣泛運用于天然氣、石油氣及化工壓力容器設備和工業管道上,具有防火防爆、防靜電,密封可靠,啟閉迅速和排氣量大的突出優點。克拉瑪依油田天然氣管道使用的A46F-320DN50先導式安全閥工況運行壓力為23105～2713MPa,介質溫度≤45℃,介質屬于氣液兩相。

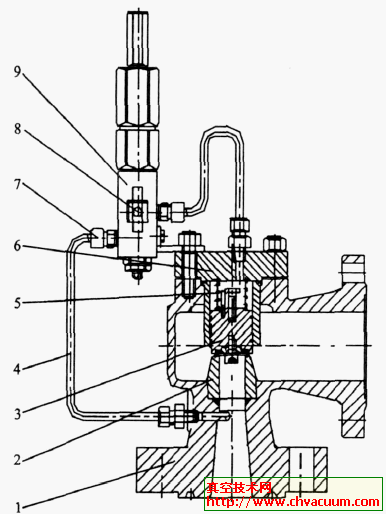

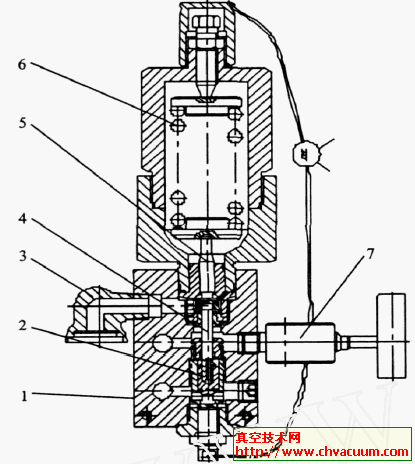

先導式安全閥由主閥、導閥、泄放閥、接頭和導管等組成(圖1)。在正常工況下,系統的介質壓力既作用于主閥瓣的下方,又作用于主閥瓣的上方。由于主閥瓣上方氣室介質作用面積大于下方介質作用面積,在壓力差作用下,主閥瓣處于關閉狀態。隨著管道介質壓力的上升,則密封副所獲得的密封比壓也將隨著上升,這和彈簧直接載荷式安全閥正好相反,即介質壓力越高密封越可靠。當管道介質壓力異常,達到或超過整定壓力時,導閥(圖2)的上閥瓣迅速開啟,主閥瓣上方氣室內的介質通過導閥的排氣接頭迅速排出,主閥瓣在下方介質壓力的強力作用下,瞬時開啟,將介質從主閥的出口迅速大量排出,使管道中的介質壓力恢復到正常的工作壓力,保證了系統的安全。當管道介質壓力降到系統設定的整定壓力約90%時,導閥上閥瓣關閉,管道介質又通過導閥進入主閥瓣上方的氣室。在壓力差的作用下,主閥關閉,保證了系統的正常工作。
