田灣核電站主蒸汽系統的主蒸汽隔離閥前設有主蒸汽大氣釋放系統,以防止二回路主蒸汽系統超壓,避免主蒸汽安全閥的動作。主蒸汽大氣釋放系統中安裝了先導式介質自驅動快速動作隔離閥,其先導閥為電磁先導閥,該閥在機組熱態試驗及功率調試運行期間出現了閥芯磨損的故障,導致機組被迫停機進行缺陷處理,對整個試驗的進程產生了嚴重影響。通過對故障部件的檢查和分析, 對其結構做了改進,使試驗正常進行。

隔離閥工作原理

       先導式大氣釋放隔離閥(圖1)由一個帶活塞腔的主閥和聯通活塞腔的兩個互為備用的電磁先導閥組成。

11MV電磁先導閥　21UPC閥芯活塞上腔　31 彈簧　41LPC下腔 51 閥芯　61 閥芯導向套　71 閥體

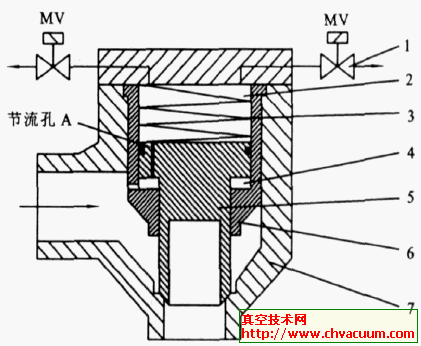

圖1 　大氣釋放隔離閥

        系統介質通過節流孔A進入隔離閥上腔,在電磁先導閥關閉的情況下,上腔壓力等于系統壓力,上腔壓力作用在活塞上產生向下的力壓緊閥芯,從而使閥芯與閥座密封面精密貼合,閥門保持關閉。

       當先導閥電磁頭通電時,電磁頭產生的提升力打開先導閥,將隔離閥上腔的介質排放掉,由于先導閥排放介質的速度大于從節流孔進介質的速度,上腔壓力下降,下腔的作用力使閥芯快速打開。需要大氣釋放隔離閥保持開啟狀態時,電磁先導閥需要持續開啟并將通過節流孔A進入上腔的系統介質排放掉。
