德國的PTB 研制出了基于中紅外激光吸收光譜法的分壓力校準系統，利用氣體分子發出的光譜強度來測量混合氣體分壓力的大小，質譜計校準系統工作原理如圖4 所示。

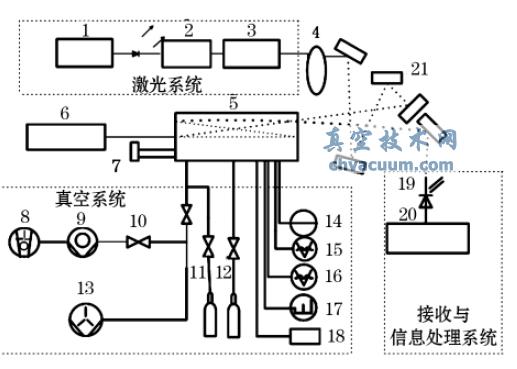

圖4 德國PTB 建立的質譜計校準系統原理圖

　　1.激光控制器　2.單色器　3.出光裝置　4.斬波器　5.HERRIOTT 腔　6.干涉儀距離測量裝置　7.鏡片移動裝置　8.粗抽機械泵　9.渦輪分子泵　10.隔斷閥　11.一氧化碳?xì)馄俊?2.氮?dú)鈿馄俊?3.濺射離子泵　14.電容薄膜規　15.磁懸浮轉子規　16.電離規　17.四極質譜計　18.溫度計　19.光敏感器　20.工控機

　　這套系統的校準方法是，由激光系統產生的激光通過濾波器和一組反射鏡進入校準室，激光和校準室中的氣體分子相互作用，生成干涉光譜，再?gòu)男��?zhǔn)室中引出到信息接收與處理系統，在校準室中總壓力已知的條件下，便可以通過計算得到混合氣體中各個氣體成分的分壓力。這種方法的優點在于測量過程中不會產生額外的雜質分子，從而避免了測量過程中產生雜質對原有殘余氣體成分測量的影響，具有無干擾的特點，適合于精度要求比較高，而且殘余氣體成分已知情況下的分壓力測量。

　　這套質譜計校準裝置的測量范圍相當大，真空度從10³ ～ 10^-5 Pa 都可以準確的測量，不確定度約3%。但缺點也是很明顯，第一這套系統只能測量一些已知光譜的氣體分壓力，比如一氧化碳、二氧化碳和水，對于其他的氣體則無法測量。第二在氣體和激光相互作用的校準室的兩個反射球面很難制造。第三兩個鏡片之間的距離要求很高，設計難度較大。第四實驗場所的要求高，實驗場所不能有震動。第五在進行分壓力測量時要受到總壓力大小的影響。
