本文以DL系列真空計為例，介紹RS-485接口在真空計中的使用方法。

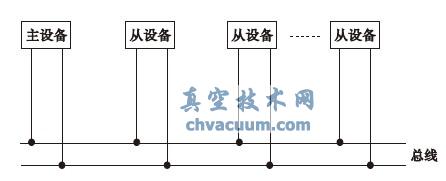

　　近年來，許多用戶要求用計算機根據壓強、溫度等參量對一個系統進行控制。壓強、溫度等傳感器通過RS-485接口將數據傳送給計算機。選擇RS-485是因為它能允許多個傳感器連接到同一總線上，如圖1所示。

圖1 RS-485接口連接示意圖

　　計算機(或其它主設備)可以在任意指定時刻與其中一個傳感器(從設備)通信，每一個傳感器都有一個獨立地址。計算機若要得到某一傳感器的信息，就發送命令到總線，命令中包含所需采集數據傳感器的地址，發送后就等待讀傳感器的應答。從設備收到自己地址的信息后，就通過總線發送數據給計算機。計算機與從設備之間應有通訊協議，協議可以自行設計，也可以參照相關標準制定。

1、通訊協議

　　DL系列真空計與主機的通訊協議是參照Modbus通訊協議及用戶要求制定的。Modbus協議是應用于電子控制器上的一種通用語言，傳輸方式有兩種，即ASCII模式和RTU模式。ASCII模式是以ASCII碼發送，采用異步通訊傳送。

　　例如：DL-6型電阻真空計的地址為06，波特率為9600，計算機應發送：061]，其中06為地址，DL-6接收信號后發送：25+3〉，表示壓強值為2.5×103Pa。

　　再如DL-7型電離真空計的地址為07，發送壓強值為4.6×10-2Pa，波特率為9600，計算機應發送：071]，其中07為地址，DL-7接收信號后發送：46-2〉，表示壓強值為4.6×10-2Pa。RTU模式(遠程終端單元)通信是以16進制字符通信，1個起始位，8個數據位，1個停止位，有CRC校驗。

　　例如：DL-6型電阻真空計的地址為06，波特率為9600。主機發送格式：060400000002CRC。其中：06表示DL-6地址，02表示發送2個數據，即壓強值與指數值。

　　DL-6接收信號后發送：060404001C0002CRC。其中：06表示DL-6地址，1C表示壓強數值，28的十六進制數，02表示壓強指數值，發送壓強值為2.8×102Pa。

　　如果是負指數，應以補碼表示，例如10-1補碼為FFFF。

　　再如DL-7型電離計的地址為07，波特率為9600。主機發送格式為070400000002CRC。其中：07表示DL-7地址，02表示發送2個數據，即壓強值與指數值。

　　DL-7接收信號后發送：070404001C0006CRC。其中：07表示DL-7地址，1C表示壓強數值，28的十六進制數，06表示壓強指數值，發送壓強值為2.8×10-6Pa。

　　如果是DL-5型電離計，主機發送格式：050400000002CRC，DL-5接收信號后發送：050404001C0003CRC，表示發送：2.8×10-3Pa壓強值。

2、RS-485接口

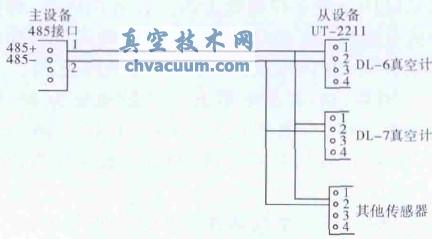

　　DL系列真空計RS-485接口采用UT-2211轉接器，真空計原有RS-232接口，經過UT-2211轉換為RS-485信號，波特率是9600。主設備中的RS-485與UT-2211的連接方法如圖2所示。

圖2 主設備RS-485與UT-2211的連接

3、真空計主程序框圖

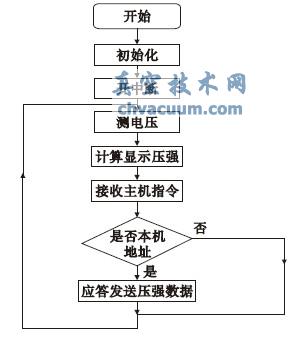

　　配RS-485接口的真空計使用ATMega16單片機，AD變換使用2412芯片，用C語言編程。主程序框圖如圖3。

圖3 主程序框圖

4、小結

　　計算機與諸多傳感器相連時，采用RS-485接口可以將多個傳感器并接在同一總線上，每個傳感器有一個地址，計算機需要任何數據，應發送命令給該地址，該傳感器收到命令后發送數據給計算機。任何傳感器如沒有接到命令，是不會發送信號的，以保持總線僅傳送單一的信號。
