對V型濾池在運用過程中存在的問題進行了分析，提出了相應的解決思路，并對濾后水調節閥控制原理進行了研究試驗，總結了適合晉城市的改造措施，經改造及試運行后，該濾池在無人值守的情況下安全經濟運行，達到了預期目的。

　　晉城市自來水公司二水廠采用法國得利滿公司V型濾池，于2001年9月正式投入使用。濾池共有4個相同的過濾單元，每個過濾單元主要配置有6個閥門，分別是進水閥、排水閥、濾后水調節閥、反沖洗進水閥、反沖洗進氣閥、排氣閥，均為由PLC控制的氣動閥門。濾池設計總凈化能力為50000t/d，自動化程度高，運行可靠，可實現無人值守運行。

1、問題的提出

　　二水廠為常規水處理工藝，水源采用市區東南郭壁泉水，源水三級提水后，分別經12km長干渠和3km長2×DN500球墨鑄鐵管自流進廠，渠與管設有連接池，連接池與水廠高差60m。源水水質較好，為低溫低濁泉水；二水廠供電電源為單電源，這條線路用戶多，供電可靠率差，廠內自備發電機組。

　　V型濾池在設計上有一個特點，即供電系統停電時，所有閥門均會自動關閉，濾池停止工作。這種設計有益于保證濾后水水質安全，也就是當系統有故障不能保證濾池恒水位過濾時，關閉所有閥門，保證不經正常過濾的水不能通過濾后水調節閥流入清水池。

　　但是這種設計從二水廠實際運行情況來看，也存在一些問題，如從濾池設備安全運行角度看，存在極大的安全隱患；當濾池停電后由于人員不能及時處理會造成一定的水資源漏失。分析如下：當系統停電后，所有濾池停止工作，濾后水出水閥也全部關閉，而此時源水仍源源不斷地流入水廠，若在2min內無人處理，便會溢池。若進廠水量較小，排水系統正常，溢出的水量會經排水通道進入市政排污；但是在進廠水量大、排水系統有淤堵的情況下，溢水便可能把一樓的鼓風機工房和負一樓的反沖洗泵房淹沒，造成重大設備事故。

　　從水廠崗位設置及職責情況來看，濾池為無人值守，當水廠停電后，運行電工(每班1名)負責手動開啟濾后水出水閥，減少溢水量；并且運行電工還負責開啟發電機組，盡量實現在短時間內發電恢復供水。從最短實際操作時間來看，處理濾池故障需要10min；開啟發電機預熱到開泵供水需要30min。從減少溢水量的角度來看，需要先處理濾池故障；從保障供水角度來看，需要先發電，這是一個尖銳的矛盾。

2、解決思路

　　無論從保證設備安全運行還是減少水資源的漏損來看，當系統停電后，若能自動把濾后水出水閥打開，而不是原設計的自動關閉，避免濾池溢池，也可使運行電工能騰出時間開啟和監管發電機的運行。當恢復供電后，濾池能按原設計運行。

　　當系統停電后自動把濾后水出水閥打開，原設計的濾池恒水位過濾便不存在，這樣會不會對濾后水水質造成影響，從歷年水廠運行及水源水質情況來看，對水質影響很小，這也是濾后水出水閥能進行改造的重要前提。

3、濾后水出水閥控制原理及改造措施

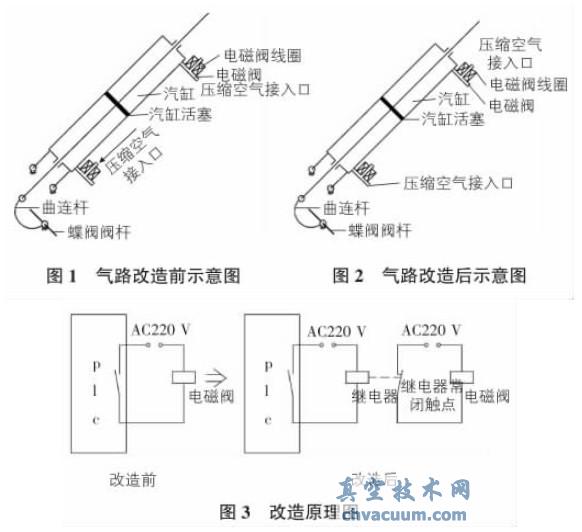

　　濾后水出水閥由氣缸活塞、連桿帶動蝶閥閥桿旋轉起到開閉閥門的目的。在氣缸兩端分別安裝1個二位三通電磁閥來控制氣源的通斷，電磁閥由PLC控制，當電磁閥通電時為角向通；當電磁閥失電時為直向通，出水閥開關控制流程如圖1所示。當上、下電磁閥都失電時，壓縮空氣從下電磁閥進入汽缸下部，推動活塞上移，汽缸上部空氣從上電磁閥排出，帶動蝶閥閥桿順時針旋轉，關閉閥門。

　　當上、下電磁閥都得電時，壓縮空氣從上電磁閥進入汽缸上部，推動活塞下移，汽缸下部空氣從下電磁閥排出，帶動蝶閥閥桿逆時針旋轉，開啟閥門。正常過濾情況下，當閥門已調整到需要的開度時，只有上電磁閥通電，此時氣缸兩端都有壓縮空氣通入，而兩端排氣均關閉，活塞固定在一個確定的位置。需要微開閥門，只需下電磁閥短時通電；需要微關閥門，只需上電磁閥短時失電。

　　結合圖1，對以上濾后水出水閥控制過程進行分析，若要實現系統停電時閥門自動打開，即上、下兩個電磁閥失電時閥門打開，在氣路上只需要將每個電磁閥的進氣口更改一下，即上電磁閥由直接方式改為角接方式；下電磁閥由角接方式改為直接方式(見圖2)。氣路改好了，為保證動作邏輯的正確，電磁閥電路控制也必須做相反的調整，即原PLC輸出“得電”信號變?yōu)?ldquo;失電”信號；原PLC輸出“失電”信號變?yōu)?ldquo;得電”信號。按說電路的改造只須更改PLC程序，不必在硬件上改動，但是得利滿公司有自己的技術保護，現場不具備更改程序的條件，只能另辟蹊徑。經過實驗，在PLC輸出與電磁閥輸入之間加入一個AC220V的繼電器，實現了邏輯“非”的轉換，具體改造原理圖見圖3。

4、運行效果及結論

　　本次技術改造的特點是投資小，見效大，4個過濾單元總共只需要增加8個中間繼電器。美中不足的是這樣改造后只能實現全廠停電后的濾后水閥門的打開，在單體濾池發生故障停止運行，所對應的濾后水出水閥仍會關閉。好在所有過濾單元同時出現故障的幾率很小，當某一過濾單元故障后，其他過濾單元仍有一定的調節能力，不至于很快溢水。對于進水閥沒有進行改造是因為每個過濾單元還有一個手動閘板閥，這個閥門是常開的。經過改造及試運行后，在不影響濾池正常過濾和反沖洗過程的情況下，保證了濾池在無人值守的情況下安全經濟運行達到了預期目的。
