意大利STI氣動執行器的檢修及校準方法探討

2014-09-10 王慧敏 寧夏中寧發電有限責任公司

  STI氣動執行器因其具有大推力、大轉矩、動作快速的特點,主要應用于火電廠的風煙控制系統中,用于風煙擋板的控制。氣動執行器動作迅速,調節靈敏,適用于快速調節過程。但它結構復雜,可靠性差,調節不夠準確。因此,執行器的檢修和校準過程就顯的尤為重要。

1、氣動執行器的參數及工作原理

  1.1、氣動執行器參數

  風煙系統中使用的STI氣動執行器主要有三種型號:SC160/250,力矩為1206~1688Nm;SC100/150,力矩為277~388Nm;SC100/300,力矩為555~777Nm。分別用于主二次風擋板,中心風擋板及燃盡風擋板控制。SC系列執行器具有“三斷”自鎖功能,即斷電源、斷氣源及斷信號時,執行器能夠保持原位不變,同時,執行器防護等級為IP66,可在惡劣環境中連續運行。執行器具體參數如下所示:

  輸入信號:(4~20)mADC

  輸出信號:(4~20)mADC

  靜態耗氣量:單臺氣動執行機構0.5Nm3/h(0.5MPa)

  動力氣源壓力:(0.35~0.7)MPa

  電源:220VAC 50Hz

  靈敏度:≤0.2% FS

  線性:±1% FS

  滯后:≤0.5% FS

  重復性:≤0.15%

  工作溫度范圍:-40~+120(°C)

  1.2、氣動執行器工作原理

  1.2.1、執行器結構及控制原理

  如圖1所示,SC系列氣動執行機構主體由氣缸、支架、氣動定位器、電氣轉換器組成。輔助裝置有手動操作裝置、位置變送器、“三斷”自鎖裝置等。通過下圖可以詳細了解執行器的控制原理。

氣動執行器控制原理圖A

圖1 氣動執行器控制原理圖A

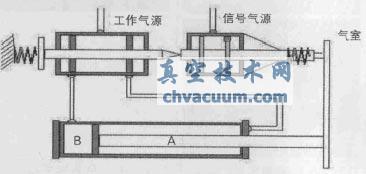

  如圖2所示,電氣轉換器接收(4~20)mADC指令信號,轉換輸出(20~100)kPa的氣壓信號。該氣壓信號作用于導閥定位器,執行器在導閥定位器和氣缸的共同作用下,開始動作。在未輸入信號時B處底部行程為零。當(20~100)kPa的輸入信號進入定位器室時,左氣室和右膜片面積的差異,會形成左右的壓力差使導向閥向左移動,氣源進入B室。A、B室的壓力差,使活塞向上運行,這時彈簧被活塞拉伸,當彈力與氣室的作用力相平衡時,閥芯退回起始位置,關閉A、B兩室,活塞運動隨之停止。輸入信號的大小,決定定位器氣室壓力差的大小,從而達到控制活塞桿行程的目的。

氣動執行器原理圖B

圖2 氣動執行器原理圖B

  1.2.2、“三斷”保護動作原理

 、贇鈮航档捅Wo

  主要由排氣閥與閉鎖閥實現。將排氣閥的動作壓力調整在(250~350)kPa的某個值上。當氣壓高于調定值時,排氣閥正常輸出氣壓,打開閉鎖閥,使滑閥通往氣缸兩端的氣路相通,即正常自動工作狀態。當氣壓低于設定值時,排氣閥閉塞切換氣路,使閉鎖閥的控制氣壓通過排氣閥排空,閉鎖閥閉鎖氣路,維持負載的原有位置,實現斷氣自鎖保護。

 、跀嚯娫幢Wo

  主要由電磁閥實現。當220VAC電壓正常時,電磁閥接通排氣閥的控制氣路,通過排氣閥打開閉鎖閥,即正常自動工作狀態。當電源消失時,電磁閥切換氣路,將排氣閥控制氣壓排空,排氣閥切換氣路,排空閉鎖閥的控制氣壓使閉鎖閥處于閉鎖狀態,維持負載的原有位置,實現斷電源保護。

 、蹟嘈盘柋Wo

  由電子開關實現,信號電流通過電子開關控制電磁閥電源,再通過排氣閥、閉鎖閥實現自鎖保位。當信號電流大于下限電流時(對于4~20mA信號,一般將電子開關的動作電流調在2.5mA),電子開關導通,即正常自動工作狀態。當信號電流中斷時,電子開關阻斷,電磁閥失電,即實現斷信號保護。

2、氣動執行器常規檢修方法

  2.1、首先檢查執行機構及其附件是否完好,檢查支架各固定螺絲是否緊固,各氣源管路有無漏氣現象。

  2.2、檢查執行器電氣部分,包括信號線是否整齊牢固,電纜和電纜保護套管有無破損,接頭是否裂開或損壞。測量接線端子絕緣情況。

  2.3、檢查執行器內部機構,拆除排氣閥、閉鎖閥等,用清洗劑或酒精清洗閥體并更換膜片;清洗空氣過濾器,必要時應更換濾芯。檢查氣缸密封圈,如明顯老化,則更換密封圈。

  常規檢查完畢后,如有故障,可按下表中方法進行排除。

氣動執行器常規檢修方法

3、氣動執行器的校準方法

  3.1、基本誤差及回程誤差校準

  3.1.1、電氣轉換器檢查校準

  首先,檢查電氣轉換器的線圈電阻應為160Ω左右,氣源壓力應為140kPa左右。然后開始校準步驟,將信號電流分為4mA、8mA、12mA、16mA、20mA五個校準點,電氣轉換器的輸出氣壓應與之對應為20kPa、40kPa、60kPa、80kPa、100kPa,其誤差應在±3%以內,回程誤差小于5%。如果誤差超差,則小幅調整電氣轉換器的零點和量程電位器,再進行校準,直到誤差合格為止。

  3.1.2、執行機構檢查校準

  執行器機構校準時,先檢查氣動定位器的氣源壓力是否在550kPa左右,最低不能低于350kPa。將校準后的電氣轉換器輸出作為氣動定位器的輸入信號。輸入電流信號(4~20)mA,對應執行機構行程0~100%,位置變送器輸出電流(4~20)mA,相對誤差應小于±5%,回程誤差應小于5%。如反饋有偏差,則調整位置變送器并重復進行調試。

  3.1.3、執行機構的機械對位

  首先要進行位置變送器的校準:

 、偈謩硬僮鲗(zhí)行器全關,先大范圍轉動位變使位變內的轉角指條對準零刻度,鎖定位變,調整位變的零位電位器,使輸出為(4.0±0.16)mA;

 、趯(zhí)行器全開,調整位變的量程電位器,使輸出為(20.0±0.16)mA;

  ③由于位變的量程對零位會產生影響,所以需要重復①、②步驟,使零位和量程的誤差均在±0.2mA之內。

  然后進行定位器的校準:

  ①將導閥的閥芯上鎖緊螺絲松開調整滑閥高度,使導閥桿平衡時處于上下限位螺絲的中心。

  ②輸入4.0mA電流指令,調整調零螺母,使位置變送器輸出為4.0mA。

 、圯斎20mA電流指令,調整滿度螺母位置使變送器輸出為20mA,注意每次調完后均應先進行鎖定。

  ④重復②、③步驟進行調整,直到誤差在允許范圍之內。

  執行器調整完成后,需要進行驗證:輸入(4,8,12,16,20)mA電流指令,觀察凸輪的位置和位置變送器的反饋電流是否在允許誤差范圍內,如不在范圍內,則重新進行調整。

  3.2、不靈敏區校準

  不靈敏區,也稱死區,是執行器動作靈敏程度的一個指標,死區越小,執行器動作越靈敏,但如果死區太小,則會造成執行器頻繁動作,影響系統的穩定性。因此,需要將執行器死區調整至一個合適范圍,才能兼顧到執行器動作的靈敏性和系統的穩定性。一般選擇校準點應在全行程的25%、50%、75%位置進行,執行機構和閥位輸出的不靈敏區應小于3%。

  3.3、空載全行程時間校準試驗

  執行機構從下限到上限或從上限到下限的全行程時間應符合表一:

表一 執行機構行程時間表

執行機構行程時間表

  3.4、三斷自鎖性能檢驗

  3.4.1、閉鎖要求:執行器閉鎖應在一秒內完成,自鎖后,閥位的變化每小時不應超過10%,輸入信號為50%,執行機構處于工作狀態。

  3.4. 2、斷氣閉鎖試驗:突然斷去氣源,執行機構應在氣壓降至200kPa下自鎖。

  3.4.3、斷信號閉鎖試驗:解掉信號線,執行機構應在一秒內閉鎖。

  3.4.4、斷開執行機構的220VAC電源,執行機構應在一秒內閉鎖。

  3.4.5、調節閉鎖閥的調節螺絲可改變閉鎖壓力,但閉鎖壓力不允許調整到200kPa以下。

  3.5、氣源壓力變化影響試驗

  此項試驗的目的是為了檢驗在氣源壓力變化的情況下,執行器的位置是否會發生變化,如果變化,則不應超出規定值。試驗時,設定輸入信號為50%,將氣源氣壓由500kPa降到450kPa或升到550kPa時,執行機構輸出轉角的變化不應超出額定轉角的1%。至此,STI執行器SC系列已檢修校準完畢,可投入使用。

4、結語

  STI執行器所屬的風煙控制系統直接關系到燃燒系統的風量控制,要求控制準確,響應迅速,如執行器動作卡澀,會造成風煙系統調整失控,嚴重時甚至?xí)斐蔂t膛滅火事故。因此,通過以上步驟,可完成STI執行器的檢修、校準及性能測試工作,確保執行器在機組運行中動作準確,反應靈敏,保證風煙系統調整的穩定性,也為同行業檢修人員提供了參考和借鑒。
