基于C8051F330的低成本電動執行機構智能伺服控制器研究

2013-09-05 夏汝華 重慶工業自動化儀表研究所

  介紹了利用一種高性能的單片機C8051F330應用于電動執行機構智能伺服控制器的實現方法。C8051F330內部集成了眾多的功能部件,是真正的混合信號在片系統,它的價格還非常低廉,能大大降低整個系統的成本。

  執行機構,又稱執行器,是一種自動控制領域的常用機電一體化設備(器件),是自動化儀表的三大組成部分(檢測設備、調節設備和執行設備)中的執行設備。主要是對一些設備和裝置進行自動操作,控制其開關和調節,代替人工作業。

  我國的執行機構和伺服放大器是六十年代統一設計的,三十多年來在技術上沒有多大創新,最早的型號有DTZ和DTJ,此時執行機構和伺服放大器是獨立的,安裝時需要分體安裝,隨著電子技術的飛速發展,電子元器件的可靠性大大提高,集成度越來越高,將執行機構和伺服放大器融為一體也成為了可能,所有從九十年代開始紛紛出現了一些伺服一體化的執行機構產品,但這個時期的伺服一體化控制器大部分是基于模擬電路的,調試和使用不是很方便,進入二十一世紀,智能伺服控制器大量出現,但大都價格比較昂貴。有沒有辦法實現既便宜又智能化的伺服控制器,答案是肯定的。

1、基于C8051F330的低成本電動執行機構智能伺服控制的實現方法

  C8051F330是一種完全集成的混合信號系統級單片機,片內含一個CIP-51內核,它的指令系統與MCS-51完全兼容。它除了具有標準8052的數字外設部件之外,片內還集成了數據采集和控制系統中常用的模擬部件和其它數字外設功能部件。CIP-51是一種增強的51內核,其指令系統與MCS-51完全兼容,具有標準的8051的組織架構,可以使用標準的803X/805X匯編器和編譯器進行軟件開發。CIP-51采用流水線結構,70%的指令執行時間為1或2個系統時鐘周期,是標準8051指令執行速度的12倍,其峰值執行速度可達25MIPS[1]

  C8051F330包括的資源有:

  ●一個CIP-51內核

  ●4個通用16位計數器/定時器

  ●一個具有增強波特率配置的全雙工UART(串口)

  ●一個增強型SPI端口

  ●768字節內部RAM

  ●128字節特殊功能寄存器(SFR)地址空間

  ●全速、非侵入式的在系統調度接口

  ●真正10位200ksps的16通道單端/差分ADC

  ●10位電流輸出DAC

  ●3個捕捉/比較模塊和看門狗定時器功能的可編程計數/定時器陳列(PCA)

  ●片內上電復位、VDD監視器、看門狗

  ●溫度傳感器

  ●片內電壓比較器

  ●片內集成基準電壓源

  ●17個端口I/O

  ●高精度可編程的25MHz內部振蕩器

  ●8K可在系統編程的FLASH存儲器

  ●硬件實現的SMBUS/I2C

  對于電動執行機構伺服控制器的應用來說,若使用C8051F330來作主控芯片,只需要增加少量外圍電路即可滿足系統需求,可以省掉傳統智能伺服控制器中所用到的許多獨立IC,如多路A/D轉換器、D/A轉換器、看門狗、外部數據存儲器(EEPROM)、基準電壓源。這樣整個系統成本就大大降低了,本文實現的基于C8051F330的智能伺服控制器最終成本和傳統模擬伺服控制器成本差不多。

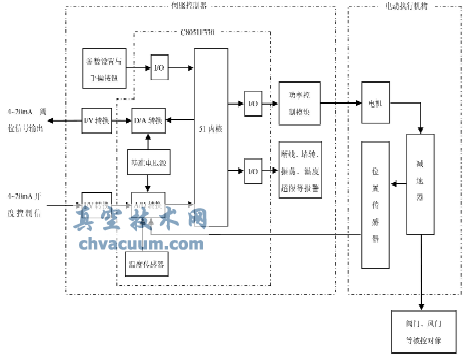

  圖1是智能伺服控制器原理框圖。

  從原理框圖中可以看出伺服控制器的工作原理是:

  控制系統輸出一個4~20mA的開度控制信號,伺服控制器將此開度控制信號與位置傳感器采樣到的閥位值進行比較,如果當前閥門(或風門)的開度與控制信號開度指令一致,伺服控制器則會驅動電機正轉或反轉,最終驅動閥門(或風門)的開啟或關閉,以達到控制閥門(或風門)開度的目的。同時伺服控制器實時地將閥門(或風門)的開度轉換成4~20mA閥位開度信號后輸出給控制系統。

智能伺服控制原理框圖

圖1 智能伺服控制原理框圖

  C8051F330中我們用到的混合資源有:

  (1)8KFlash程序存儲器

  不僅將其作為程序空間使用,由于其具有在系統可擦寫的特性,我們還將部分空間開辟為各類參數的存儲空間,這樣就可以省下一個EEPROM器件。

  (2)內部時鐘源

  C8051F330含有兩個內部振蕩器,一個24.5MHz的振蕩器,精度達到±2%,這一精度完全滿足本系統的需求,并且還可對其進行多種分頻操作;另一個是80/40/20/10kHz低頻率振蕩器。我們采用了第一種振蕩器作為系統主頻。

  (3)定時器及溢出中斷

  用到了兩個定時器T0和T2,T0定時1ms并開啟中斷,在T0溢出中斷主要完成鍵盤掃描功能。T2溢出頻率100K,T2用來定時啟動A/D采樣,采樣頻率就是100K。

  (4)A/D轉換器

  用兩個通道的A/D轉換器分別對控制信號和閥位信號進行采樣,另外還有一個通過對溫度進行采樣。

  (5)D/A轉換器

  由于要求伺服控制器需要向系統反饋一個閥位開度信號,所以我們需要將采樣的閥位值進行D/A后傳輸給系統,C8051F330提供的D/A轉換器有10位分辯率,完全符合本系統的要求。

  (6)基準電壓源

  A/D和D/A轉換器都需要基準電壓源,C8051F330內部同樣集成了一個2.5V精密電壓源,我們可以將其作為A/D和D/A轉換器的基準源。

  (7)片內電壓監視器及看門狗

  C8051F330內部集成的了電復電路和電源監視電路,當上電和電源波動超過某個值時能可靠復位,另外本系統還使用了其自帶的看門狗,可有效防止程序“跑飛”。

  (8)輸入輸出I/O口

  3個輸入端口用于鍵盤接口,7個輸出端口各種狀態指示和電機正反轉控制等。

2、小結

  本文所介紹的基于C8051F330的電動執行機構智能伺服控制器結構簡單,在滿足系統的智能化同時,大大降低了系統成本,本智能伺服控制器已投入市場三年多,證明其性能十分穩定可靠。

參考文獻

  [1]潘琢金.C8051F330/1混合信號ISPFLASH微控制器數據手冊[M].2003,12.
