無料鐘爐頂裝料系統廣泛采用于現代高爐煉鐵，是大中型高爐爐頂裝料設備的主流。料流調節閥是無料鐘爐頂裝料系統中的關鍵設備之一，又稱流量調節閥。其主要作用：一是，避免原料與下密封閥直接接觸；二是，調節料流的大小，即通過料流調節閥開度的變化對料罐內原料流量按高爐爐況進行控制，使高爐在理想狀態下正常運行。目前，無料鐘爐頂中運用比較廣泛的是球形料流調節閥，料閘形狀為球形，2個閘板由2根同心的內外軸分別帶動，其同心軸結構稍顯復雜"中冶賽迪開發了一種具有自主知識產權的緊湊式并罐無料鐘爐頂裝料技術，已成功應用于實際工程中，平行軸式料流調節閥則是該裝料系統集成技術的關鍵設備之一。

1、結構設計

　　該新型平行軸式料流調節閥主要由箱體、中心導料管、閥板、閥板擺臂、傳動軸、連桿、驅動搖臂及驅動油缸組成，如圖1所示。

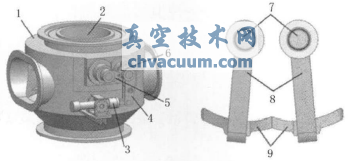

圖1 平行軸式料流調節閥結構示意

1-箱體;2-中心導料管;3-驅動油缸;4-驅動搖臂;5-連桿I;6-連桿II;7-傳動軸;8-閥板擺臂;9-閥板

　　該機構傳動路線分別為：驅動油缸一馭動搖臂-傳動軸一閥板擺臂一閥板;驅動油缸一馭動搖臂一連桿II一連桿I一傳動軸一閥板擺臂一閥板。液壓缸通過伸縮動作，經上述傳動機構即可實現閥板的開度控制，其開閥角度范圍為0°到68°。

　　上述結構簡單緊湊，檢修方便易行，各構件受力較好，保證了結構設計的合理性。同時，開度的設計范圍使得料閘上的殘料完全放空，避免料閘關閉時出現卡阻，具有良好的生產環境適應能力。

2、料流流量可控性及其控制系統研究

　　料流調節閥其主要作用之一是調節原料的下料流量，因此下料流量的可控性能是料流調節閥的關鍵性能之一。根據流量公式計算得到各個開度大小的對應的料流量，繪制得到燒結礦和焦炭的下料流量曲線，如圖2所示。

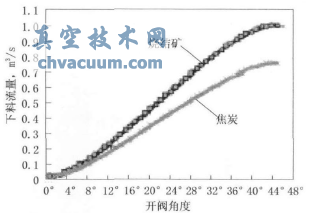

圖2 平行軸式料流閥下料流量曲線

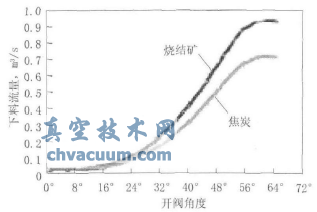

圖3 傳統球形料流閥下料流量曲線

　　由圖2可知，料流調節閥的下料流量隨著開閥角度的增大而呈現平滑的上升趨勢，下料流量與開閥角度的關系曲線呈現出較好的線性關系。通過調節料流調節閥的開閥角度，能有效的控制原料的流量，滿足生產要求。圖3為傳統球形閥板料流閥在各計算參數相同情況下的下料流量曲線，與圖2進行對比，可以看出平行軸式料流閥流量曲線更加平緩，更接近于線性增加，更有利于實現精確控制。

　　料流調節閥的開閥角度最終由油缸驅動實現，為考察閥板開度大小的控制性能，繪制了油缸行程與閥板開度關系曲線如圖4所示。從圖4看出，油缸行程與閥板開度的關系趨于線性關系，因此可以通過調節油缸的行程很好地控制閥板的開度位置。針對上述特性，賽迪專閥研究開發了基于比例閥驅動的料流閥閉環液壓控制系統。該系統動態響應特性好、穩定性高，控制精度達到±0.1°。

　　由以上分析可得，該新型料流調節閥的下料流量控制性能是良好的，能充分滿足無料鐘爐頂裝料系統的生產工藝要求。

圖4 平行軸式油缸行程與閥板開度的關系

3、結構強度有限元分析

　　作為煉鐵爐頂設備之一的料流調節閥，其工況環境比較惡劣，這就要求具有良好的設備穩定性與可靠性。因此，料流調節閥的各關鍵零部件必須達到一定的強度要求。設計時，要求各零部件的最大應力不得超過本身材質屈服強度的的1/3。

　　采用有限元分析軟件Abaqus計算了料流調節閥開度從0°到68°的應力應變變化情況。料流調節閥在開閥過程中受到的主要載荷包括：各零部件的重力、閥板上的垂直作用力、物料與閥板的摩擦阻力，以及箱休內表面受到0.375MPa的爐內壓力。當開閥角度達到45°后，中心導料管已達到全開狀態，閥板不再受垂直作用力及摩擦阻力的作用，只受到重力的作用。

　　經分析計算可知，箱體、驅動搖臂以及閥板擺臂三個主要構件的受力情況較弱，箱體Mises應力隨著開度的增大先減小后增大。在開度為68°時達到最大值41.71MPa，但應力值變化不大。其原因是箱體產生應力主要來源于自身所受的爐內壓力，箱體的最大變形也只有0.2673mm。驅動搖臂的Mises應力開度為0°時應力值最大，為52.46MPa，閥板擺臂Mises應力變化趨勢和驅動搖臂基本一致，在開度為0°的初始位置應力值最大為54.5MPa。

　　以上分析結果表明箱體、驅動搖臂及閥板擺臂的應力值均小于本身材質的屈服強度的30%，能很好的滿足設計要求。

4、工程應用

　　作為無料鐘爐頂裝料系統的關鍵設備之一，該新型平行軸式料流調節閥經過了設備樣機制造、制造車間樣機調試、試驗測試及實際生產應用等階段。目前，該料流調節閥已經成功應用于寶鋼4966m3高爐和水鋼2380m3高爐上，實際應用情況良好，設備動作運行平穩可靠，開閥角度控制精度達到±0.1°，可實現料流量的精確控制。經實際工程運用，驗證了設備的設計過程，表明了該設備達到了設計目的，完全能滿足生產工藝要求。圖5為料流調節閥產品。

圖5 平行軸式料流調節閥產品(照片)

5、結語

　　設計、分析計算及工程應用的結果均表明：設計的新型平行軸式料流調節閥控制性能良好、機構簡易可靠、結構強度好，完全能滿足高爐無料鐘爐頂裝料系統的工藝要求，是一種值得廣泛推廣使用的高爐無料鐘新型料流調節閥。
