爐頂熱風或熱風爐膽沖天爐停風時，需要及時打開熱風放散閥，使鼓風機繼續工作一段時間，以保護換熱器或熱風爐膽�，F(xiàn)有技術為了進行熱風放散，熱風與放風管道上各需設一個閥門，打開放風管道上的閥、關閉熱風管道上的另一個閥，才能使熱風排入大氣�，F(xiàn)有放散裝置不僅閥門數量多、閥門容易發生故障，而且操作費時費力�，F(xiàn)介紹一種新型的熱風放散閥，可以克服現有技術的局限性。

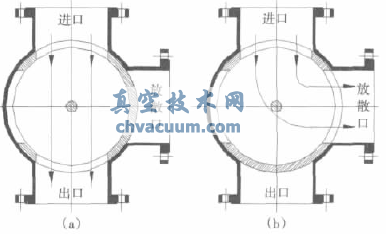

圖1 工作原理

　　新型熱風放散閥的結構和工作原理見圖 1，主要為閥體與閥芯兩部分。閥體通過法蘭與管道相接，閥芯可繞軸正向、反向轉動90°，閥體與閥芯之間通過間隙配合面進行密封。正常熔煉期間，進口與出口相通，熱風進入沖天爐;需要放風時轉動閥芯90°，則熱風進口與放散口相通，熱風排入大氣。

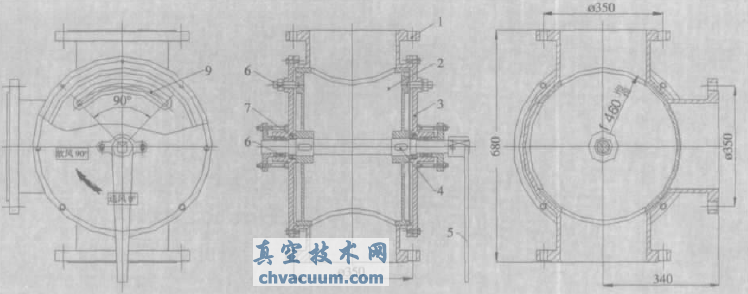

圖2 DN250熱風放散閥

1.閥體 2.閥芯 3.端蓋 4.軸 5.操作手柄 6.密封填料 7.軸承 8.限位螺釘 9.限位導槽

　　圖2為DN250熱風放散閥的結構，為了便于與其它商品閥門或法蘭相接，其接口法蘭尺寸符合1.0MPa標準法蘭(JB/T81—94)。閥芯直徑尷460mm，與閥體組成間隙配合。通過操作手柄使閥芯正向或反向轉動90°，可實現熱風流向的切換。

　　新型熱風放散閥可替代現有技術需要兩個閥才 能完成的熱風放散操作，結構簡單、使用方便。
