在工業企業特別是城市自來水廠在生產和供水的過程中，使用大量的普通閘閥、蝶閥、液控蝶閥等，控制著自來水生產，是供水企業的一種主要設備。在使用的各類閥門中為閘閥數量較多。本文將討論如何對電動閥門的電動裝置進行調整。

　　電動閘閥由閥門電動裝置與閘閥配套組成電動閘閥，用以控制閘閥的開啟和關閉。它可以現場操作也可以遠距離操作。閥門電動裝置由電動機、減速器、轉矩限制機構、行程控制機構、手動一電動轉換機構、開度指示機構和電氣控制器組成。電動閘閥的電動裝置若調整不當，輕則縮短閘閥使用壽命;重則導致閥門鑄鐵外殼斷裂、控制電機燒壞以及水淹泵房等嚴重事故。因此為了保證安全不間斷供水，必須要認真調整好電動閘閥的電動裝置，保證電動閘閥啟、閉順利。以下介紹電動閘閥的兩種調整方法：

1、轉矩限制機構的調整

　　電動閘閥在不同的地方使用因閘板兩端的水壓差或氣壓差不同(閘閥關閉時)，轉矩限制機構可適當調整。在電動閘閥閘板兩端方向水壓或氣壓差低的地方使用時，轉矩限制機構應調到較低力矩，在使用HZ系列(見圖1)、Z系列(見圖2)或ZB系列(見圖3)閥門電動裝置時，只要調整轉矩限制機構的調節拔板與觸動板之間的距離來實現(詳見調整說明)�？潭扰粕蠘�(biāo)有刻度，其刻度值越大，轉矩值也越大。電動閥門閘板關閉時兩端的水壓差或氣壓差越大時，所調整的轉矩值就要求越大，反之就小。以上幾個系列調整方式一樣。在調整ZD系列閥門電動裝置時(見圖4)，要卸下箱體側蓋，調整轉矩限制機構，旋松調節螺母中的緊定螺釘，旋松調節螺母，放松鈕矩彈簧，并且放到最松的位置，然后把調節螺母中的緊定螺釘旋緊，固定住調節螺母。注意緊定螺釘?shù)捻敹吮仨毬湓谳S槽內，如頂端不正好對準軸槽，只要把調節螺母向壓縮彈簧的方向少許轉動，使其對準軸槽緊定螺釘。然后把側蓋裝上，調整開啟閥門。如轉矩限制機構運動作，則彈簧太松調緊到不動作為止。這樣可以使轉矩限制機構在較低的轉矩下工作，保證電動閘閥因行程控制機構失靈時，或其他原因超力矩時，轉矩限制機構可靠動作，并切斷電機電源，保護閥門不致?lián)p壞。在一些地方使用的電動閘閥也不必調整的關閉太緊，調整到手動關緊后再松回半圈(或一圈)位置為好，(或不漏水或氣時為好)。

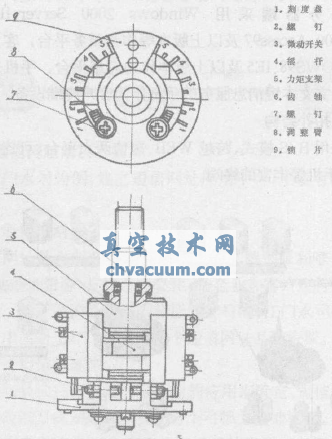

圖1 HZ系列轉矩限制機構

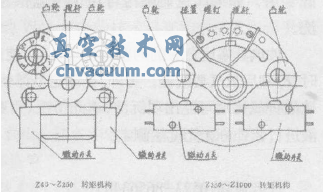

圖2 Z系列轉矩限制機構

圖3 ZB系列轉矩限制機構

圖4 ZD系列轉矩限制機構

　　當電動閘閥安裝在出水水壓差(或氣壓差)大的地方使用時，轉矩限制機構應調到適當?shù)拈_啟和關閉的力矩。如安裝在水泵房的出水閘閥，在水泵起動后，閘閥未開啟時出水壓力較大，此時出水閘閥口徑越大，開啟閘閥所用的力矩越大。特別是管道內沒有壓力時，閘閥的閘板所承受的單向壓力最大，這時調節螺母壓縮彈簧，調整到在能正常開啟、關閉閘閥，轉矩限制機構不動作為止。在水泵房使用的電動閘閥在調整時一定要調到全開全閉的位置上，否則很容易使閘閥密封面損壞造成漏水。因為安裝在該處的電動閘閥離水泵出水口近，水流速高且不平穩，此時如閘閥沒全打開還有部分閘板因水流沖擊造成前后竄動，使閘板密封面磨損，形成凹槽漏水影響閥門的使用壽命。此外應盡量避免用電動閘閥來調節流量，否則很容易損壞閘閥的密封面。另外，近幾年變頻調速技術正飛速發展，水泵流量調節要采用變頻調速技術，達到節能降耗提高水泵工作效率。

2、電動閘閥的“開、關”位置調整

　　調整電動閘閥的開啟和關閉。按各廠家的調整要求均要手動關閉閥門至“全閉”位置或“全開”位置。如果按這要求大口徑閘閥人工關閉開啟所花時間多，還很費力。這里介紹一種新的調整方法：如果知道了所調閘閥的閥桿牙距，在調整電動閘閥時就很方便調整�，F(xiàn)在國內生產的閥門口徑在DN400-DN600的閘閥其閥桿牙距一般為8mm，DN600以上口徑的閘閥閥桿牙距一般為10mm。如有可能可向閘閥制造廠家詢問閥桿牙距。在調整閥門電動裝置時，如果事先知道了閘閥所處的位置，如知道閘閥是在全閉位置時，則先調整“全閉”位置。首先用手動將閘閥往開啟的方向轉動一些，如閥桿轉動半圈或一圈。然后送上電源按動“開”按鈕。核對轉向，如果按開閥按鈕后，閥桿的轉向和手動開閥時閥桿的轉向一致，說明電機的相序和閥門的電氣控制器的方向一致，此時可先調整好閘閥的行程控制機構，調到全閉位置，全閉位置調整完畢后，就可調整閘閥的全開位置。這時在開啟閘閥時，數一數閘閥閥桿轉動的圈數便知道是否到“全開”位置。如果是DN500的電動閘閥，其閥桿牙距為8mm，閥桿轉一圈開啟8mm，全開時閘閥板要作向上運動500mm，所以全開時閥桿需轉動500/8=62.5圈。此時按動開閥按鈕數到63圈閥門就到了“全開”位置，調整閥門電動裝置的行程控制器，使“全開”位置的微動開關動作即可。此后可將電動閘閥關閉，開啟檢查一遍，調整結束。如果電動閘閥在調整前在開啟位置，就應該先調整開啟的位置，步驟按上面所述。

3、調整后注意事項

　　電動閘閥使用后一年，要檢查一次轉矩限制機構的調節螺母中的緊定螺釘有否松動或脫落。特別是ZD系列閥門電動裝置(見圖4)，有的電動閘閥在使用中發生了閘閥底部被閥板頂破或上部固定電動裝置的聯接筋板被頂裂。為什么有了轉矩限制機構，過力矩時不動作，不切斷電源，其原因就是轉矩限制機構中的調節螺母的緊定螺釘因松動掉出來使調節螺母長時間地收緊彈簧，直到壓死彈簧，使轉矩限制機構失去作用，不起保護作用，造成電動閘閥損壞事故。因此要每年檢查一次緊定螺釘有否脫落，如果緊定螺釘松動脫落要及時上緊，并查明脫落原因關加固。

　　手動-電動轉換手柄要求機械機構靈活，扳動自如，當扳到手動時，要保證切斷電源，以免失靈時發生事故。

　　對長期很少開、關的閘閥要定期開關，以保證使用時正常工作。(建議最好每三月轉動一次)。
