新型霍爾式智能閥門定位器原理與設計
目前,智能閥門定位器的位置反饋機構,多采用機械結構,存在磨損大、精度低、壽命短等缺點;诨魻杺鞲衅骷夹g(shù)和新型壓電閥控制技術,研制了一款國產新型霍爾式智能閥門定位器,實現了無接觸精確測量。同時,該產品具有無機械磨損、滯后小、結構簡單可靠、運行壽命長、精度高等諸多優點。設計中,研制了線性位移霍爾傳感器,硬件電路中應用了超低功耗技術,控制算法中應用了模糊控制等智能控制技術。產品定位精度等性能得到了顯著提升,其中,線性霍爾傳感器設計及其低功耗應用技術,屬于國內首創,產品整體水平具有行業領先優勢。
由于氣動系統具有結構簡單、性價比高、綠色環保、安全可靠、抗高頻干擾、過載能力強等諸多優點,因而在工業過程控制領域,得到了廣泛應用。但是,在傳統的氣動設備的位移檢測中,譬如閥位變動器、氣動定位控制器等,常用各種機械傳動機構和接觸式電位器作為傳感器,所以往往出現磨損、氧化、老化、機械滯后等不良現象,嚴重影響測量和控制精度。而霍爾傳感器,作為一種無接觸、線性、高精度傳感器,則可以極大地彌補了傳統位移檢測傳感器的不足。近年來,集成有霍爾元件和微處理芯片的低功耗霍爾傳感芯片,已經開始應用于工業自動化技術、檢測技術及信息處理等方面;诰性霍爾傳感器技術,北控集團所屬北京京儀集團公司,研制并推出了一款全新的霍爾式智能氣動定位控制器。與傳統非霍爾式智能閥門定位器相比,具有無接觸、無機械磨損、長壽命、高精度等一系列優點。
1、霍爾效應與線性霍爾傳感器設計
1.1、霍爾效應與霍爾傳感器基本原理
置于磁場中的載流體(一般多用半導體材料),其若與磁場垂直放置,當通以電流時,在與磁場和電流垂直的方向上,由于電荷因受到洛侖磁力的作用而發生偏轉,形成電荷聚積,產生霍爾電勢,這便是霍爾效應;魻杺鞲衅鞅闶腔诨魻栃的一種新型磁通強度傳感器,當用于測量磁場中物體位移時,又稱霍爾位移傳感器,一般分為角位移和線性位移霍爾傳感器,通過檢測永磁磁場中,不同位置處的磁通量的變化,來探測物體的位移量。
霍爾線性位移傳感器測量原理如下:兩塊NS磁極倒置、且相對平行放置的條形磁鋼,和一個霍爾探頭共同組成了一個位移測量系統,其磁場場強仿真曲線如圖1所示。其中,矢量箭頭表示磁力線的大小及方向;磁場中的圓形物體,表示霍爾傳感器探頭,磁力線垂直穿越霍爾探頭。當探頭上電后,由于霍爾效應的存在,便會輸出霍爾電壓;魻栯妷号c電流、磁場強度和霍爾系數的關系如下:
圖1 磁場場強仿真曲線圖
其中:Rh為霍爾系數;IS為電流強度;B為磁場場強;d為磁鋼間距。當Rh、IS和d三個參數固定或保持恒定時,霍爾電壓便與磁場強度的大小成正比關系,這便是線性霍爾傳感器的測量原理。
1.2、線性霍爾傳感器設計與實現
1.2.1、結構設計
圖2是線性位移霍爾傳感器的結構圖。磁鋼材料的選擇與結構設計,是該部分的重點內容。其中,磁鋼選材要求:①磁一致性好,磁性均勻;②結晶體結構致密,強度高,抗腐蝕性很強;③磁鋼的磁性容易控制;④溫度特性良好。綜合考慮,鋁鎳鈷磁鋼符合要求。
圖2 線性位移霍爾傳感器結構圖
同時,導磁鋼片,也是傳感器磁路的重要環節,導磁材料的磁阻必須要小,選用具有特殊摻雜的鐵鎳合金。另外,磁鋼物理尺寸和磁體封裝工藝等,也是線性霍爾傳感器設計中的重要因素。設計中,構建了封閉性磁體結構,并用特殊材料對磁體外部及特殊部位進行了磁屏蔽封裝。在進行定位器設計時,將霍爾傳感器的探頭與定位器固定在一起,并保持靜止不動;經過特殊工藝加工處理后的永久磁鋼與氣動閥的閥桿,用特殊工裝和螺栓固定在一起,并隨著閥桿的運動而同步移動。磁鋼結構與閥桿的連接要牢固,并盡量貼近閥桿部位,防止氣動執行機構在高速調節時引發霍爾傳感器發生顫振,影響定位功能。實踐證明,該設計結構不僅具有良好的抗電磁干擾的能力,而且具有很高的測量精度。
1.2.2、時序控制與低功耗設計
本設計中采用了一款低功耗線性霍爾元件芯片,其主要特性如下:它的工作電壓為2.4V~3.5V,典型工作電流和功耗分別為3.2mA和10mW;在非工作狀態下功耗電流小于25μA。磁場的磁通量為零時,傳感器輸出電壓是參考電壓的一半,最大飽和磁通所對應的最大輸出電壓為電源電壓;在非飽和狀態下,磁場中的磁通量每變化10-4T,傳感器輸出電壓變化不小于2mV,且兩者成線性關系。該芯片有一個重要的控制端,通過時序調節與軟件控制,可以使霍爾元件進入不同工作狀態,極大地降低元件平均工作電流,從而滿足系統低功耗需要。檢測表明,采取綜合措施后,霍爾芯片平均功耗電流不超過100μA。
2、霍爾式智能閥門定位器原理與設計
2.1、系統結構設計
霍爾式智能閥門定位器系統結構,如圖3所示,共由八個部分組成:①前端信號處理;②電源(包括I/V變換、電壓變換和升壓電路);③輸入-輸出-人機部分;④位置反饋輸出(包括4~20mA/HART接口、專用通信模塊);⑤輸出驅動電路與集成式壓電閥;⑥霍爾傳感器;⑦位置檢測放大部分;⑧CPU最小應用系統等。其中,霍爾傳感器結構設計是系統結構設計的重點與核心。

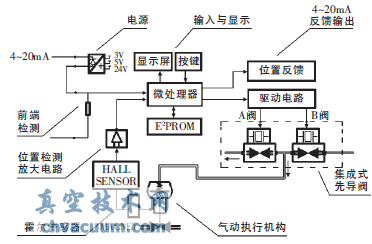

圖3 霍爾式智能閥門定位器系統結構圖
2.2、硬件電路設計
圖4是霍爾式智能閥門定位器硬件原理框圖,上面的虛線框圖內是定位器主控電路板部分。下面兩個小型虛線框圖是具有標準接口的插接件電路板。各部分主要組成及其工作原理如下:
、賮自上級控制系統的電流信號,首先經過保護與濾波電路。該部分主要由低通濾波器、TVS管、開關管、穩壓管等元器件組成,完成瞬態脈沖電流抑制、穩壓、二次保護、I/V轉換等重要功能;②前端信號處理單元,完成檢流與信號放大功能,采用超低溫漂的康銅檢流器,結合共模抑制及補償放大電路和智能濾波軟件,完成了前端信號的實時采集與綜合濾波處理[4];③閥位反饋部分,主要有霍爾傳感器及其放大電路組成,其中,霍爾傳感器又分為永久磁鋼構件和檢測探頭兩部分,代替了傳統的連桿、齒輪組件和旋轉式電位器,實現了定位器閥位無接觸式實時測量;④位置反饋輸出單元,擁有實用新型技術專利,在主控電路板留有標準插接口,并將(4~20)mA和HART輸出電路做成統一尺寸的插接件電路板,根據用戶不同需求,靈活配置;⑤I/P(電/氣)轉換單元,主要完成電-氣輸出驅動信號的轉換,采用了世界最新的集成式壓電閥,將兩只開關閥與部分氣動回路集成于一體,結合PWM控制技術,提高了控制性能;⑥電源單元是主控電路板的核心電路之一,用以產生3V、5V、24V等數組電壓,應用基于高效電荷泵的DC-DC升壓技術和幅頻混合調制技術,有效降低了電源電路本身的電能消耗。

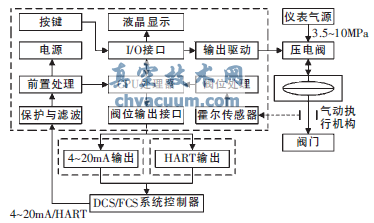

圖4 霍爾式智能閥門定位器硬件電路原理圖
另外,增加了按鍵、LCD顯示、片外E2ROM等附屬單元電路,增強了人性化設計。
2.3、系統軟件設計
2.3.1、主程序
充分利用MSP430F4XX硬件資源,主程序設計采用了超低功耗,即“休眠+中斷”工作模式,如圖5、圖6所示。初始化完成后,主程序便進入超低功耗休眠狀態——LPM3。期間,CPUoff位置位,CPU停止活動,外圍模塊和ACLK信號繼續工作,MCLK及其鎖相環停止工作,DCO的DC發生器關閉。當有中斷任務時,譬如周期采樣、鍵盤、通信等,系統被喚醒進入工作狀態,完成中斷任務后,又自動進入LPM3休眠狀態。該中斷工作模式,可以大大降低系統功耗,統計表明,該模式降低功耗10%以上。
圖5 主程序流程圖
圖6 中斷任務流程圖
2.3.2、基于PWM模式的智能控制算法
(1)PWM控制
PWM控制在非線性系統控制中具有獨特優勢:①克服非線性因素的影響:PWM調制方式,可以將幅值連續變化的信號轉變?yōu)榈确、占空比變化的時域信號,因此可以忽略信號傳輸非靈敏區的影響,在伺服控制中,有效解決非線性系統存在的問題,譬如不靈敏區、低速爬行等。②降低功耗:在PWM控制模式時,驅動晶體管一般工作在開關狀態下,當晶體管截止時,雖然電壓較大,但是電流接近于零;當晶體管飽和導通時,雖然電流較大,但是飽和導通電壓很低,所以功耗依然較低。因此,在電流型驅動系統中,與其他控制方式相比,PWM控制方式可以有效降低系統驅動功耗。③增加系統響應速度。
(2)模糊+積分控制算法
經典模糊控制實質是PD控制,雖然在非線性控制中具有獨特優勢,但是一般存在偏差。為了提高定位精度,對傳統模糊控制進行了改進,采用了模糊+積分控制算法等,其軟件流程如圖7所示。

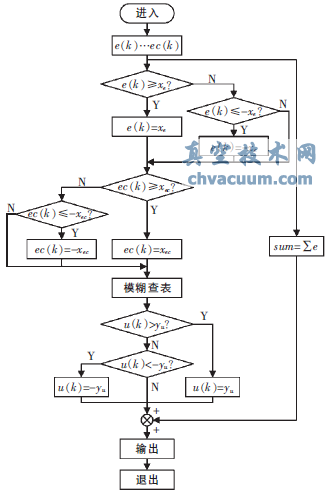

圖7 一種改進的模糊控制流程圖
3、結語
目前,已經完成霍爾式定位器樣機。與傳統連桿式閥門定位器相比較,霍爾式智能閥門定位器具有許多顯著的優點。在霍爾傳感器低功耗應用方面,擁有獨特的核心技術,其無接觸高精度測量技術,在智能閥門定位器和線性位移測量中,均具有國內領先水平;魻柺街悄荛y門定位器的研制,開創了無接觸、無磨損、高精度、高壽命智能閥門定位器的嶄新篇章,同時,也為閥位測量提供了新的方 法,為推動和發展國產新型智能閥門定位器產業做出了積極努力。
