簡述shell煤氣化裝置開車運行中鎖灰閥出現關不到位、閥塞、和閥座卡死等問題，介紹該閥的主要技術規格和故障分析以及對氣缸控制氣路改進，設備運行穩定，節約了生產成本。

　　貴州天�；�工有限責任公司(以下簡稱天福公司)是貴州首家煤化工企業，主要生產300kt/a合成氨、200kt/a甲醇和150kt/a二甲醚，氣化裝置采用shell工藝，15單元鎖灰控制閥(介質為飛灰+氮?dú)?自2010年開工以來，因該閥頻繁出現關不到位、閥卡、閥座卡死等問題，無法及時將灰從中間飛灰貯罐送到吹灰器，造成多次降負荷生產，甚至裝置被迫停車，嚴重影響了裝置的正常運行。

1、15單元鎖灰控制閥的主要技術規格

　　該閥門選用美國Kinder公司生產的KBLV-2T-F8型金屬密封開關球閥(三段式固定球結構)。閥門操作/設計壓力：0.8/10MPaG；操作/最高設計溫度：250℃～300℃;連接形式：8"ANSIClass150、RF;泄漏等級：雙向ANSICLASSV，防火、防靜電設計。閥體材質為A216WCB;閥球、閥座材質為316SS+TC，采用超音速?lài)娡考夹g(shù)，涂層厚度不低于200μm，表面硬度最高達72HRC，具有良好的結合力，確保永不脫落和極好的耐磨性，同時具有良好的耐腐蝕性;閥桿材質為316SS+HCr，表面作鍍硬鉻硬化處理，加強性設計，閥桿直徑加粗約10%;閥座彈簧(多個螺旋形式)材質為InconelX750，確保溫度變化產生大溫差不會出現報死現象;填料/填料環：石墨，滿足高溫工況的要求。執行機構選用Ro-tex(DRC400E-6)產品，氣動執行機構均滿足0.5MPa的供氣壓力，安全系數為1.3倍。執行機構為活塞式單作用彈簧復位執行機構。該閥門執行機構扭矩?cái)?shù)據如下表1。

表1 閥門扭矩?cái)?shù)據

2、故障現象原因分析

　　經判斷，認為導致15單元鎖灰控制閥的閥門不能正常開關的原因有大致以下幾點：(1)氣源推動力低達不到額定值;(2)信號故障;(3)閥體和執行機構機械故障;(4)扭矩力不夠;(5)執行機構的彈簧力不夠;(6)工藝操作條件(閥前壓力0.01MPa關閉壓差0.8MPa溫度250℃～300℃)不能滿足;(7)閥球和閥座受損壞導致卡塞等等。為此，在生產與檢修過程中對上述原因進行逐一排查，氣源壓力0.5～0.6MPa正常;DCS系統到閥門電磁閥上的信號無錯誤;閥體和執行機構機械部分正常;對閥門進行解體后，發現閥球和球座并未有受損現象;工藝條件滿足，不可能導致閥門不能關閉;從扭矩方面來看，根據該閥門的扭矩?cái)?shù)據表可知，該閥門的扭矩放大倍數為1.3，而該閥門失氣時閥門狀態為FC狀態，氣開形式，彈簧復位(靠彈簧力去關閉閥門)，除去以上幾種情況，通過計算要使閥門關閉需2423(N·M)的作用力，并用扭矩扳手多次實驗，從扳手上可以得出需要加345(N·M)的作用力，閥門開關才能運行正常，最終得出了導致閥門不能關閉的原因是執行機構彈簧力不夠。氣缸彈簧力計算見圖1。彈簧常數：以K表示，指當彈簧被壓縮時，每增加1mm距離的負荷(kgf/mm)。

　　式中：G-線材的鋼性模數;d-線徑;D2-外徑;D1-內徑;D-中徑=D2-d N-總?cè)��?shù);NC=有效圈數=N-2

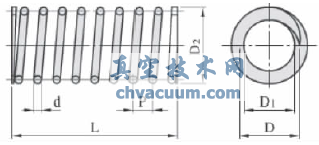

圖1 氣缸彈簧力計算圖

3、改造方案和實施

　　根據上述原因分析，提出2種解決彈簧力不夠方案：(1)更換彈簧，增加彈簧力;(2)改造執行機構作用。若更換彈簧，通過計算需增加2個彈簧相應增加氣缸長度，投資大，需0.6萬美金，且訂購供貨周期長，同時在線更換也存在很大的安全風險，嚴重影響了裝置長周期運行;若改造氣缸控制氣路，只需一個鎖止閥、快速排氣閥和少量的管件，方便、可行、簡單。投資少只需要2000元人民幣，無安全風險。氣缸控制氣路未改進和改進后的示意圖見圖2、圖3。

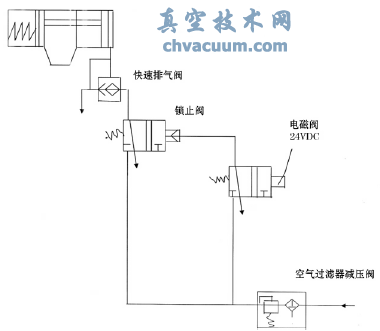

圖2 氣缸控制氣路未改進示意圖

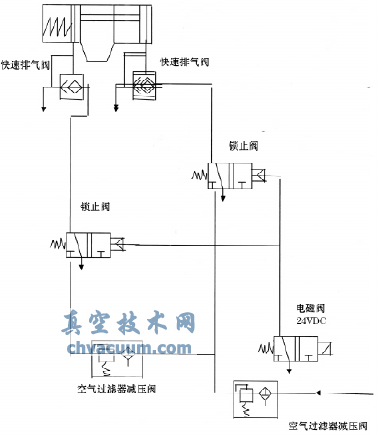

圖3 氣缸控制氣路改進后示意圖

4、改造實施后的效果

　　通過對氣缸控制氣路進行改進，15單元鎖灰控制閥從2010年2月改造至今，該閥門既保留單作用的特性，又發揮了雙作用的優點，運行非常正常，從未出現任何故障，設備運行穩定，節約了生產成本。

5、結語

　　根據對15單元鎖灰控制閥的技術改造實施后運行效果，對煤氣化裝置出現相同故障的閥門如：控制V-1301的超高壓氮?dú)獾拈y門也進行了同樣的改造。經改造后的閥門投用半年以來，至今未出現任何故障現象，不僅保障了shell煤氣化裝置的穩定運行，而且節約了生產成本。
