2008年4月，一項新的泵送混凝土高度的世界紀錄在迪拜的Burj Dubai Tower（簡稱：迪拜塔）被打破，目前的最大高度為606米。Bryan Orchard講述了具備同級性能的高壓蠕動泵和活塞泵背后的技術層面問題以及它們在新一代高層建筑項目上所起到的作用。

　　601米的泵送高度還是在2007年11月時由普茨邁斯特（Putzmeister）所創造的，當時這臺型號為14000 SHP D超高壓混凝土泵由Unimix公司運行，用于迪拜塔的建造。然而，這項紀錄并沒有維持太長時間，601米的高度就在2008年4月被同一家公司采用同一臺泵刷新至606米。

　　不久之前，高層建筑建造時還使用吊車吊運桶裝混凝土的方式。雖然現在看來這并不是最高效的方法，但在當時是可取也是成功的。然而，世界正在進入一個全新的高層建筑時代，位于迪拜的160層的迪拜塔使700米成為了一個新的基準（圖1）。這一革命性的高度給混凝土泵廠商帶來了有利影響，他們紛紛努力打破技術壁壘。

圖1. 160層的迪拜塔高達700米

　　整個中東和海灣地區的高層地產項目將層出不窮。據報導，單單沙特阿拉伯一個國家2008年第一季度計劃建造的高層建筑就有22項。很清楚其中的既得利益，Saudi Readymix公司正在著手開發特殊的高強度高層建筑用混凝土預混料，并采用先進的泵送技術來達到該國前所未聞的高度。

　　Saudi Readymix公司的市場和業務發展總監Fadi Mujahed談到 ：“正在進行中的項目包括20-30座高層建筑，我們期望諸如此類的項目在接下來的幾年內無論在數量和規模上都有所增加。” 鑒于Unimix和Putzmeister在迪拜塔項目上的成功合作經驗，Saudi Readymix最近又從Putzmeister采購了4臺全新的BSA 14000 HP-D型固定式混凝土泵。

　　Saudi Readymix專門成立了混凝土泵送部門，在年初還就該專題舉辦了幾次研討會，德國的兩家泵業制造商Schwing和Putzmeister在會上介紹了相關論文。

混凝土的泵送

　　Putzmeister混凝土泵公司認為，有必要分清泵的工作狀態（啟動、泵送、正常的輸送、清空和清潔管路，故障等）以及混凝土運行狀態的區別�；炷�土泵的類型：活塞泵或蠕動泵和活塞泵中使用的閥門對泵內新拌混凝土的質量和特性不會造成任何影響。

　　混凝土只有被從進料斗吸入后，才能被推動通過傳送管路，這是通過增加傳送空間的容積來實現的，比方說泵傳送缸的容積。因此混凝土?xí)�填充至傳送空間的最佳位置。減小傳送空間的容積，混凝土?xí)�被推出進入傳送管路，取代管路中的混凝土柱。

　　通過進一步觀察可以發現，吸入動作同樣有推進的作用，因此擴大傳送空間容積的做法會導致壓力低于大氣壓。混凝土在不超過1 bar的壓力下被從進料斗推入傳送區，但是只有在傳送區與大氣間沒有連續“空氣橋”時才會出現這種情況。

　　吸入和填充時的低壓需要盡可能低的流體阻力和混凝土形變。料斗的攪拌裝置及其幾何形狀對此有極大的幫助。攪拌器不但能保證混凝土在傳送中斷期間保持自由流動，而且還能在吸入時以均勻和可控的流速將混凝土推入吸入口。傳送區的填充速率對泵效至關重要。

　　為了確保最佳的吸入性能，吸入口和傳送區的直徑應盡量恒定并盡可能開闊。這也是活塞泵和蠕動泵之間最基本的差異�；钊�泵通過較大的截面吸入混凝土料在排出時截面變小，輸出的大小由缸體容積、每分鐘活塞沖程數以及發動機功率決定。而對于蠕動泵，吸入性能與輸送壓力（最高不超過30 bar左右）和輸送性能有關。

　　當混凝土被活塞泵壓出輸送缸進入輸送管路后，在通過閥門時將經歷從（之前的）大截面到管道直徑減小的過程。這會使流速增加，邊界層也相應增厚。為了減小相應的輸送阻力，要在盡可能長的距離內縮小流道截面積。這種在內部或直接在泵下游減小截面積的做法也可作為測試混凝土可泵送性的一種方法。

　　在特定的輸出速率下，增加管路的截面會對流速、磨損情況、壓力需求以及混凝土在管道中滯留的時間產生直接影響。跟125 mm的輸送管道相比，直徑為150 mm的管道截面增加了44％，壓力可減小約25％，磨損率也相應降低。

　　然而，流速降低會導致混凝土在管道中停留的時間延長，因而在研發混凝土特性時就必須考慮到更長的流動時間。假定建筑物高度為580米，對于直徑為150 mm的輸送管道，混凝土停留的時間約35為分鐘，而管路中增加的重得多的混凝土柱將使切斷閥的負荷顯著增加。

　　對于活塞泵來說，每一個泵沖程應盡可能徹底清空輸送區。因為如果存在死區，物料會停留在輸送區內（主要集中在輸送活塞上），起碼要在下一次清理泵時才能夠得以清除。如果停留在死區的物料結塊或固定，很可能會導致密封件以及輸送活塞和氣缸內壁的損壞。

為迪拜塔打造的系統

　　Unimix公司負責迪拜塔項目中混凝土的生產和輸送，在其決定采購并安裝Putzmeister公司的泵設備和臂架系統（圖2）前，需要對合作伙伴的專業技術和可靠性有一定的信任。

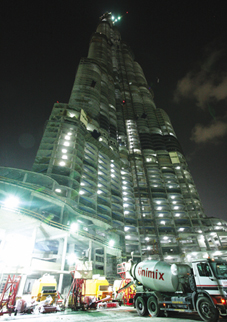

圖2. 迪拜塔建造現場的Putzmeister泵

　　Putzmeister針對迪拜塔項目特別開發了超高壓的BSA 14000 SHP-D型混凝土泵，專為極端輸送壓力打造。之前，Putzmeister已對這些混凝土泵和輸送管進行了測試，證實其能夠以30 m3/h的速率將混凝土輸送至570米的高度。

　　Putzmeister開發的BSA 14000 SHP-D型超高壓泵的泵架和料斗均經過加強，可以應對巨大的受力。S閥及其軸承也按目標壓力作出了調整。為從一開始就避免流體受水或灰塵顆粒的污染，BSA 14000 SHP-D泵還配備了一套非常有效的過濾系統。

　　特別值得一提的是，Putzmeister的工程師們改造了液壓驅動系統，液壓和混凝土壓力之間的轉換率<1。因此高層混凝土泵的壓力可以達到400 bar以上（最大理論值）。在迪拜塔項目中，泵系統的傳送壓力被限定在這個范圍之內。

　　在測試階段，Unimix用兩臺BSA 14000 SHP-D型超高壓泵和一臺常規的BSA 14000 HP-D泵在現場搭建了一個泵站。這些設備被放置在距離建筑物約70米的位置，兩臺超高壓泵由一臺功率為470 kW的Caterpillar?標準柴油發動機驅動，其他BSA混凝土泵安裝的也是這種發動機。

　　對Putzmeister的工程師來說，迪拜塔只是他們曾經參與的超高層輸送項目之一。其中，傳輸管路系統的磨損狀況、壓縮強度，以及混凝土泵系統內管線的走向和安裝，使他們面臨的一大挑戰。Putzmeister已申請了與此相關的多項專利。

高強度混凝土

　　出于現場管理的需求，幾乎整個傳輸高度上都安裝了內徑為150 mm的管道，用以泵送極高強度的混凝土。僅在最上面的10層，為了方便操作，安裝了普通的Putzmeister ZX輸送管（DN 125）。這套輸送管道最高可承壓130 bar。

　　在最近的泵運行期間，在Putzmeister 14000 SHP D型混凝土泵車上測得的混凝土壓力達200 bar，排量為28 m3/h。在32個月的運行時間內，這3臺Putzmeister高性能泵組所泵送的高強度混凝土量達16.5萬立方米，這僅包括用于樓扳的C50混凝土和用于中心塔墻體的C60和C80混凝土。

　　從混凝土填充料斗開始到輸送至606米的高度后排出大約需要40分鐘的時間。管道（550米高度以下為DN150，以上為DN125）內在這個安裝高度的混凝土體積為11 m3。這相當于每個活塞沖程后，當S閥換向時，Putzmeister混凝土泵將承受超過26噸的重量。
