ESI離子阱質譜儀概述及真空系統關鍵部件設計及安裝
ESI離子阱質譜儀概述

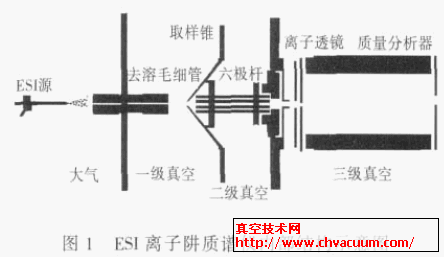

質譜儀是一種重要的用于定性、定量分析的化學儀器，在醫療、衛生、食品安全和生化檢測等多領域有著重要應用。ESI（電噴霧）離子阱質譜儀是依靠ESI 將樣品溶液經高電壓噴霧針噴出后，同時被鞘氣稀釋，形成帶電霧滴，在質譜入口前切向氣流的作用下，形成帶電微滴和氣相離子，通過質譜儀入口的去溶毛細管進入一級真空腔，這時剩余的溶劑進一步揮發，形成帶多電荷的氣相溶質離子，通過取樣錐進入到二級真空腔，再經過離子透鏡進入三級真空腔中的質量分析器，完成質量分析和檢測。ESI 離子阱質譜儀適合于分析極性化合物（包括溶液中的離子）、易熱分解和高分子量化合物等物質。ESI 的離子化源是一種外部電離源，需要用真空系統將電離后的樣品從大氣壓力下傳輸?shù)劫|(zhì)量分析器和檢測器所在的真空腔內，其工作壓力為10- 3 Pa，通常采用三級或四級的梯度真空]完成。本設計中采用三級梯度真空設計，其整體結構如圖1 所示。
整個裝置中分別用去溶毛細管，取樣錐和離子透鏡作為分隔真空的部件，它們的長度、形狀和孔徑等因素將對真空效果以及離子通過效率產生很大的影響。
在該裝置中一級真空采用一臺60 m3/h 的雙級旋片真空泵，同時該泵也作為二三級真空渦輪分子泵的前級泵。為了減少離子阱質譜儀體積，第二級和三級真空采用一臺分流式復合渦輪分子泵。商品化的抽速最大的該類分子泵的兩級抽速為155 L/s、177 L/s。該實驗中的質譜儀采用此分子泵。
因考慮到質量分析器和檢測器的工作壓力，并參考真空技術網相關文獻，最終確定的真空設計要求為：
三級真空腔的真空度要分別達到100 Pa、0.5 Pa和5×10- 4 Pa，并且第三級真空可以調節真空壓力；內部真空部件要易于安裝并且能夠保證準直。因?yàn)樵贓SI 離子阱質譜儀中采用的真空泵已經確定，在設計時只能通過改變真空分隔部件的長度、形狀和孔徑大小來改變腔內真空壓力，以達到工作所需的真空度。
關鍵部件設計及安裝
一級真空前端的去溶毛細管是由玻璃加工而成，兩端鍍銀，用于接電。因加工工藝限制，在我們的儀器中采用商品化的去溶毛細管。毛細管長度約為180 mm，外徑為10 mm，有兩種內徑可供選擇，分別為0.425 mm 和0.625 mm。

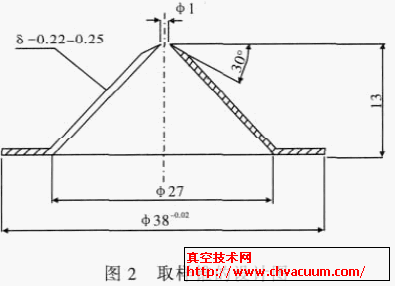

二級真空前端的取樣錐設計是在考慮到本儀器的真空要求和與離子透鏡的匹配基礎上進行尺寸設計（見圖2），其頂部的小孔直徑需要根據真空要求進行調整。

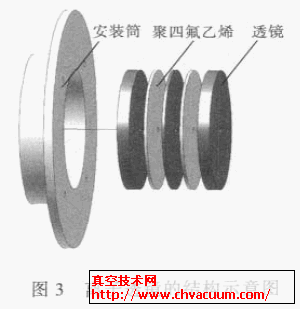

三級真空前端的離子透鏡采用“厚、薄、厚”的結構（見圖3）。厚透鏡片的厚度4 mm，薄透鏡片的厚度為1 mm，透鏡元件之間用1 mm 厚的聚四氟乙烯墊環隔開，起到了絕緣和密封的作用。離子透鏡組件的三片透鏡和兩片聚四氟乙烯絕緣片一同被安裝到透鏡安裝筒內。安裝筒的材料為聚四氟乙烯，起到了絕緣和密封的作用，它的外徑與二三級連接件的內徑相同，因此可以嵌入安裝到二三級連接件內部。離子透鏡組件的另一側用來安裝離子阱。

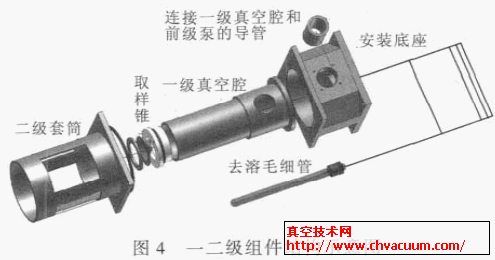

一二級真空組件采用套筒結構（見圖4），一級真空腔和二級套筒都安裝在一個位于矩型真空腔外部的安裝底座上面。一級真空腔是內部直徑較小的一個圓筒，它裝配在安裝底座的底部，通過安裝底座的中心孔將去溶毛細管引入一級真空腔內部，一級真空腔的頂部用來安裝取樣錐。一級真空腔的根部有一根連接外部的管路，它同二級真空腔保持密封，是用來連接前級泵對一級真空進行抽氣的。外部具有大的漏空的圓筒是二級套筒，它裝配在安裝底座的上表面。二級套筒的頂部用來裝配六極桿。二級套筒同一級真空腔保持同軸，這就保證了去溶毛細管，取樣錐和六極桿中心孔都位于同一準直線上。
