為了適應超高真空系統進行高溫烘烤的需要，在超高真空管道連接處應采用金屬密封墊圈，其材料大都是具有延展性好、蒸氣壓低的一些金屬及合金（如銦、鋁、銅、銀、金、蒙耐爾合金等）。金屬密封墊圈與彈性體墊圈相比較雖然具有放氣量小、滲透率低、能耐高溫烘烤等優點，但是密封時需要有較大的壓緊力和較嚴格的調整技術，而且重復使用次數也較少。

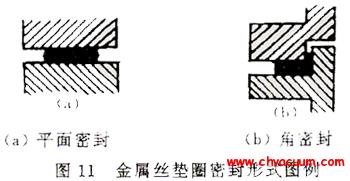

    與彈性體O形圈相類似的金屬密封墊圈是絲形圈。如圖11所示，把絲形圈夾壓在兩個法蘭之間即可達到密封的目的。圖中適用于銦絲，因

為它在小的壓力下就可變形，但銦的熔點較低，不能烘烤到高溫。鋁絲可烘烤到400^oC，但需要較大夾緊壓力。圖中適用于可重復烘烤到450^oC溫度也不漏氣的金絲密封墊圈。金絲在作為墊圈使用前必須退火以增大延展性。銅絲墊圈較少使用，因?yàn)樗�與不銹鋼法蘭的膨脹系數差別太大，在熱循環中會漏氣。

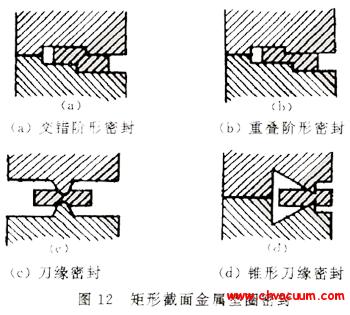

    金屬密封墊圈密封的最經常采用的形式是剪切一個矩形截面的銅環。圖12就是利用這種原理的四種密封形式。圖中a為交錯階形密封；b為重疊階形密封。這類密封墊圈一般只用一次。圖中c是矩形截面金屬墊圈密封的另一種形式。密封作用形成在刀緣兩邊，調整壓力可改變卡入深度。用鈍的刀口是為了保證法蘭與墊圈的接觸良好。圖中d是錐形刀緣密封。c、d兩種密封形式均可重復使用幾次。
