NW法蘭(KF法蘭)的特點及主要型號和尺寸
2019-10-05 郭方準 實用真空技術
小口徑管路用橡膠圈密封真空法蘭，被稱為NW(或KF)法蘭，廣泛用于低、中和高真空系統中。其特點是可多次重復使用、操作簡單、經濟實惠。但是，NW 法蘭有兩個大的問題點：一個是在設備烘烤時耐熱程度有限；另一個是氫氣、氦氣的透氣問題。
使用NW 法蘭時，兩個 NW 法蘭中間安裝有外套O形橡膠圈的中心支架，外側通過卡箍可簡單實現快速的安裝和拆卸(圖1)。使用氟橡膠圈的時候，烘烤溫度一般可達150℃。
圖1 利用卡箍和中心支架密封的示意圖
1—CF/NW 轉接法蘭；2—卡箍；3—中心支架；4—O形橡膠圈；5—NW 轉接法蘭
NW 盲板法蘭的主要型號和尺寸見表1。

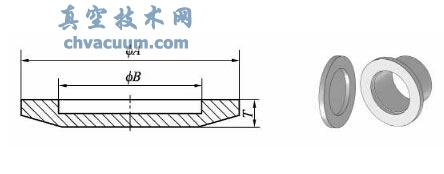

表1 NW盲板法蘭的主要型號和尺寸
|
法蘭型號 |
A/mm | B/mm | T/mm |
| NW 10 | 10 | 30 | 5.0 |
| NW 16 | 16 | 30 | 5.0 |
| NW 25 | 25 | 40 | 5.0 |
| NW 40 | 40 | 50 | 5.0 |
| NW 50 | 50 | 75 | 5.0 |
