真空工藝中常用材料的氬弧焊

2009-02-12 張以忱 東北大學

      真空工藝中經常會遇到不銹鋼—不銹鋼、可伐—可伐、無氧銅—無氧銅的焊接,還有不銹鋼—可伐、不銹鋼與無氧銅、鈦、鎢、鉭等金屬材料的氬弧焊。

1、不銹鋼材料的氬弧焊接

      奧氏體不銹鋼(如1Cr18Ni9Ti等)是超高真空系統中的常用材料,通常使用氬弧焊。該類材料在弧焊時,常遇到的主要問題是熱狀態下的開裂問題,所以在設計不銹鋼焊縫時應考慮消除應力問題。不銹鋼焊縫附近不允許有鍍銅層及銀銅焊料的殘余存在。但是對鍍有鎳層的不銹鋼,經氬弧焊后的焊縫有較好的氣密性和較高強度。用氬弧焊焊制不銹鋼工件時,需要注意下列問題。

       ① 接頭形式和坡口尺寸應根據工件厚度和焊接工藝來確定。坡口加工應盡量采用機械加工辦法來完成;

       ② 焊接前應將坡口、焊絲用丙酮或酒精擦洗,除去油污;

       ③ 焊接時以直流反接為宜。直流反接電弧穩定。焊件受熱溫度較低,易于增強焊接材料金屬耐蝕能力。但鎢極氬弧焊采用直流正接為宜;

       ④ 為了減小母焊接材料的加熱量,在保證焊的情況下,盡量采用小電流、大焊速、短弧施焊,并應避免焊條橫向擺動;

       ⑤ 施焊場地溫度不應低于0℃,并且無對流空氣,以免影響氬氣保護效果;

     ⑥多層焊時,每道焊縫焊完后,應仔細清除殘?jiān)氨砻嫠P,并冷至100℃以下再焊下一道。不銹鋼氬弧焊結構見表4。

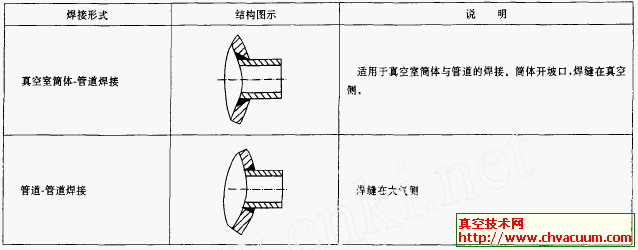

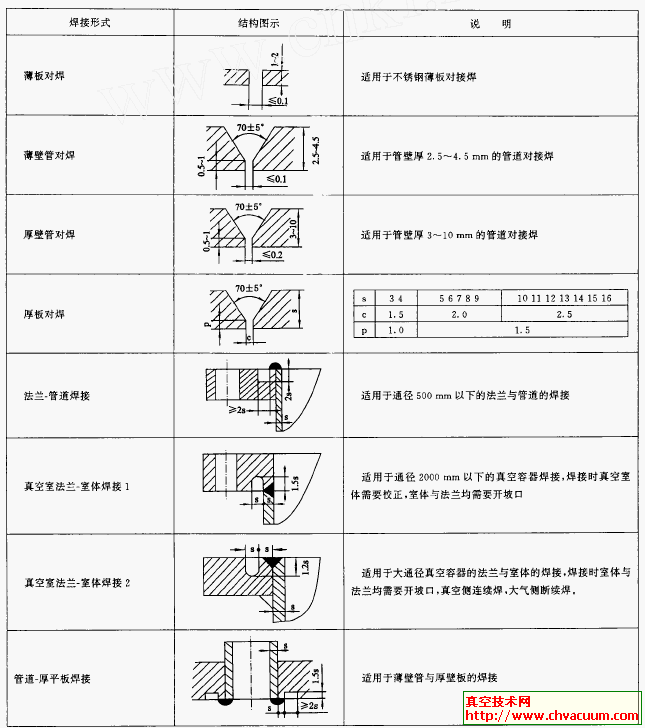

表4 不銹鋼氬弧焊焊接結構
