上海玉川DM100+PG500數顯真空測量套裝

真空測量與檢漏 上海玉川 上海玉川真空技術有限公司

皮拉尼真空計

皮拉尼真空規管 電阻規＜PG-500＞
◆特點
　 ■ 采用傳感器與控制電路一體化實現低成本
　 ■ 從大氣壓到1×10-2Pa超寬的測量范圍
　 ■ 獨特的溫度補償技術使產品的測量準確度明顯高于同類產品
　 ■ 使用白金燈絲替代不穩定的鎢絲，使用壽命無限提高
　 ■ 適合各種真空裝置，設備的低真空度測量
　 ■ 氮氣 氬氣切換

◆產品規格
產品類型 皮拉尼真空計　PG-500
測量范圍 1.0×10-2～1.0×105Pa
溫度補償范圍 0～50℃
材質 金屬
通訊距離 800m以下（使用雙屏蔽電纜連接線）
機械連接 KF16 （標準）、CF10、DN10

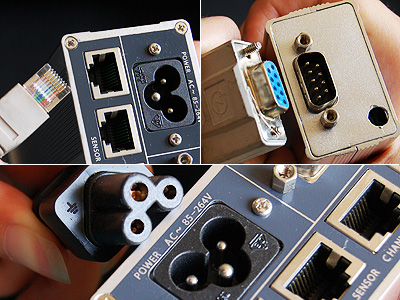

電氣接口 DB9
質量 約170g
文檔資料 [PDF]

真空表示器

數字真空表示器 4通道 2通道＜DM-100AC＞
◆特點
　 ■ 可與PG-500 CCG-500 CPG-500等真空計連接
　 ■ 最多可以同時連接4支真空規管
　 ■ VDF真空熒光顯示界面在任何工作環境下清晰讀數
　 ■ 帶3路繼電器，3路光耦控制點，滿足自動化控制需要
　 ■ 強大的通訊能力，連接各種PLC，中央控制計算機
　 ■ 同時配有模擬量輸出和數字信號輸出 0~10V線性電壓輸出，RS485數字通訊
　 ■ 100 ~ 240V廣泛輸入電壓石英能力
　 ■ 氮氣 氬氣測量隨意切換
　 ■ 三種壓力單位隨意切換 Pa, mbar, Torr

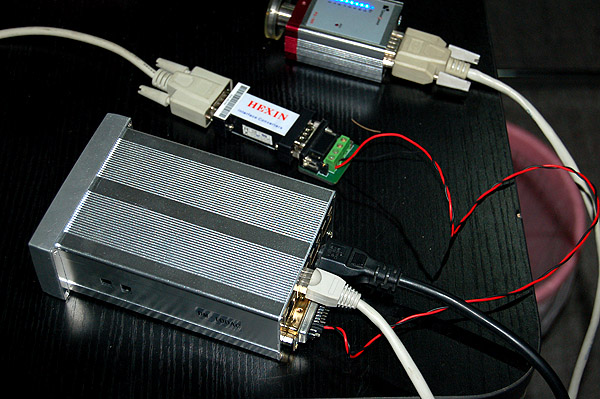

接続使用例

◆產品規格
對應真空計 PG-500 CCG-500 CPG-500 連接數量：同種真空計2支或4支
測量范圍 由連接規管種類決定
圧力表示 2位數字（其中1位小數）+符號+1位指數
壓力單位 Pa mbar Torr
電壓信號輸出 DC 0～10V 線性轉換公式 P=10(U-4) Pa
控制信號輸出 3路繼電器 DC30V/50mA以下；3路光耦
數字信號通訊
通信方式： RS-485　2線 半雙工
通信參數： 9600/19200/38400bps, 8位,
無校驗,
通訊地址：

0～32 共33個地址

輸入電壓 AC100～240V±10%、50/60Hz
安裝尺寸 44（W）×86（H）×122（D）[mm]
質量 約820g
文檔資料 [PDF]
產品說明書 [PDF]
